Stiga Lawn Mower PARK 4WD, PRO 25, PRO 20, PRO 16, PRO Svan Instructions Manual German Version
Stiga Lawn Mower PARK 4WD, PRO 25, PRO 20, PRO 16, PRO Svan Instructions Manual German Version
Here you can view all the pages of manual Stiga Lawn Mower PARK 4WD, PRO 25, PRO 20, PRO 16, PRO Svan Instructions Manual German Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK 4WD PRO 25 PRO 20 PRO 16 PRO Svan 8211-0540-02 BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRUIKSAANWIJZINGSV .... 8 FI ... 19 DA .. 30 NO . 41 DE ... 52 EN... 64 FR.... 75 NL... 86
Page 2
2 S T A B CF D E Pro20 Pro25 GHIJK L N O M Pro Svan P Q Pro16 GI K HJ N R 1 3 52 4 6
Page 3
3 V U Pro16 Pro20 W WPro Svan Max Pro25 W X Pro25 7 9 118 10 12
Page 4
4 10 Ampere Pro16 Pro20 Y Y Z Pro Svan 0 1 Pro25 B A Y Z Pro16 Pro20 13 15 1714 16 18
Page 5
5 ZPro25 FG H 19 21 2320 22 24
Page 6
6 AECD B E Pro25 AB Pro16 Pro20 Pro Svan 25 27 2926 28 30

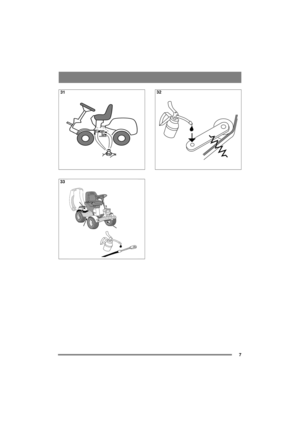

Page 7
7 31 3332
Page 8
52 DEUTSCHDE 1 ALLGEMEINES Dieses Symbol kennzeichnet eine WAR- NUNG. Ein Nichtbefolgen der Anwei- sungen kann schwerwiegende Personen- und bzw. oder Sachschäden nach sich ziehen. Vor dem Start sind diese Bedienungsan- leitung sowie die beigefügte Broschüre “SICHERHEITSVORSCHRIFTEN aufmerksam durchzulesen. 1.1 SYMBOLEAm Gerät befinden sich folgende Symbole, um den Bediener darauf hinzuweisen, dass bei Benut- zung und Wartung des Geräts Vorsicht und Auf- merksamkeit geboten sind. Bedeutung der...
Page 9
53 DEUTSCHDE 2.4.2 Geräteheber, hydraulisch (5:M) (Pro20, Pro25, Pro Svan) Der hydraulische Geräteheber funktio- niert ausschließlich dann, wenn der Mo- tor eingeschaltet ist und mithilfe des Stromschalters gesteuert wird (5:M). Der Stromschalter besitzt folgende drei Stellun- gen: •Fahrposition. Betätigen Sie den vorderen Teil des Stromschalters. Der Schalter verbleibt in dieser Position und das Gerät wird bis in Fahr- position abgesenkt. Fahrposition heißt, dass das Gerät stets mit glei- chem...
Page 10
54 DEUTSCHDE 2.4.8 Choke (4, 5:H) Ziehregler für Choke bei Kaltstart. 1. Regler ganz herausgezogen – Choke- drosselklappe im Vergaser geschlossen. Für Kaltstart. 2. Regler eingeschoben – Chokedrossel- klappe offen. Für Warmstart und Normal- betrieb. Niemals mit herausgezogenem Choke fahren, wenn der Motor warm ist. 2.4.9 Zündschloss/Scheinwerfer (4, 5:I) Das Zündschloss dient zum Anlassen und Abstel- len des Motors. Das Zündschloss fungiert eben- falls als Stromschalter für den Scheinwerfer....
