Stiga Lawn Mower PARK 4WD PRO Svan Instruction Manual Czech Version
Here you can view all the pages of manual Stiga Lawn Mower PARK 4WD PRO Svan Instruction Manual Czech Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK 4WD PRO Svan 8211-0559-01
Page 2
2 A B CF D E P Q S T GHIJK L N O M R V U 1 3 52 4 6
Page 3
3 Max 10 Ampere Y Z X W 0 1 7 9 118 10 12
Page 4
4 FG H B A 13 15 1714 16 18

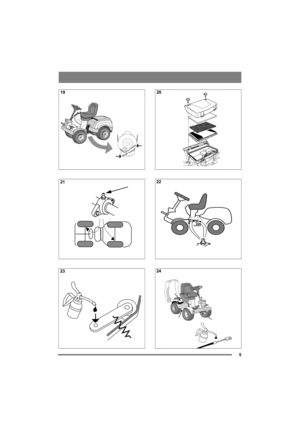

Page 5
5 19 21 2320 22 24
Page 6
57 ČEŠTINACS 1 OBECNĚ Tento symbol znamená VÝSTRAHU. Nedodržení pokynů může vést k vážnému zranění osob nebo k poškození majetku. Než spustíte stroj, přečtěte si pozorně tento návod k použití a přiložený leták „BEZPEČNOSTNÍ POKYNY“. 1.1 SymbolyNa stroji jsou umístěny následující symboly. Informují vás, kdy je při jeho používání a údržbě třeba dbát zvýšené opatrnosti. Symboly mají následující význam: Výstraha! Před použitím zařízení si přečtěte návod k obsluze a bezpečnostní pokyny. Výstraha!...
Page 7
58 ČEŠTINACS zablokován v přepravní poloze. UPOZORNĚNÍ! K připojení vedlejšího pohonu musí být hydraulický nástrojový zvedák nastaven do výkyvné polohy. UPOZORNĚNÍ! Vedlejší pohon nelze zapnout, když je aktivována parkovací brzda. 2.4.2 Spojka - parkovací brzda (1:B) Za jízdy nikdy nesešlapujte pedál. Hrozí riziko přehřátí převodovky. Pedál (1:B) má následující tři polohy: •Vo l n á. Spojka není aktivována. Parkovací brzda není aktivována. •Poloviční sešlápnutí pedálu. Náhon dopředného pohybu...
Page 8
59 ČEŠTINACS 2.4.9 Vedlejší pohon (2:K) Vypínač, kterým se spouští nebo vypíná vedlejší elektromagnetický pohon přídavných zařízení nainstalovaných v přední části stroje. Dvě polohy: 1. Stiskněte přední část vypínače – vedlejší pohon se zapne. Rozsvítí se symbol. 2. Stiskněte zadní část vypínače – vedlejší pohon se vypne. 2.4.10 Počítadlo hodin (3:P) Počítadlo ukazuje počet pracovních hodin. Funguje pouze tehdy, když je motor v chodu. 2.4.11 Ovladač systému udržování rychlosti jízdy (2:N) Tento...
Page 9
60 ČEŠTINACS Maximální svislá zátěž vlečného závěsu nesmí překročit 100 N. Celková maximální zátěž vlečného závěsu vlečenými přídavnými zařízeními nesmí překročit 500 N. UPOZORNĚNÍ! Před použitím přívěsu kontaktujte svoji pojišťovnu. UPOZORNĚNÍ! Tento stroj není určen k jízdě po veřejných komunikacích. 4 SPUŠTĚNÍ A PROVOZ Stroj se nesmí používat bez zavřené a zajištěné motorové skříně. Hrozí nebezpečí popálení a poranění. 4.1 Doplňování palivaPoužívejte výhradně bezolovnatý benzín. Nikdy nesmíte...
Page 10
61 ČEŠTINACS 4.3.2 Kontrola elektrické bezpečnosti Pokaždé před použitím se musí zkontrolovat činnost bezpečnostního systému. 4.4 Spuštění motoru1. Otevřete palivový kohout. Viz 10. 2. Zkontrolujte, zda jsou na zapalovacích svíčkách nainstalovány kabely. 3. Přesvědčete se, že je odpojen vedlejší pohon. 4. Nenechávejte chodidlo na pedálu pohonu. 5. Páčku plynu nastavte na plný plyn. Startování studeného motoru – úplně vytáhněte páčku sytiče. Startování teplého motoru – páčka sytiče musí být...
