Page 1
STIGA PARK 4WD PRO Svan 8211-0559-01
Page 2
2 A B CF D E P Q S T GHIJK L N O M R V U 1 3 52 4 6
Page 3
3 Max 10 Ampere Y Z X W 0 1 7 9 118 10 12
Page 4
4 FG H B A 13 15 1714 16 18

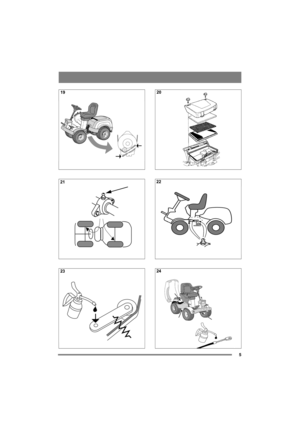

Page 5
5 19 21 2320 22 24
Page 6
36 POLSKIPL 1 INFORMACJE OGÓLNE Ten symbol oznacza OSTRZEŻENIE. Niedokładne stosowanie się do instrukcji może prowadzić do poważnych obrażeń ciała i/lub uszkodzenia mienia. Przed uruchomieniem maszyny należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz załączoną broszurą „INSTRUKCJA BEZPIECZEŃSTWA”. 1.1 SymboleNa maszynie znajdują się następujące symbole. Ich zadaniem jest przypominanie o zachowaniu ostrożności i uwagi podczas jej używania i konserwacji. Znaczenie symboli:...
Page 7
37 POLSKIPL czas równomiernie naciska na podłoże i dopasowuje się do jego ukształtowania. Położenie tuż nad podłożem należy stosować w czasie pracy. •Podnoszenie. Naciskać tylną część przełącznika, aż element wyposażenia dodatkowego znajdzie się w najwyższym położeniu (pozycja transportowa). Po zwolnieniu przełącznika, wysokość zostanie zablokowana w pozycji transportowej. •Blokowanie w pozycji transportowej. Po zakończeniu podnoszenia przełącznik powróci w położenie neutralne. Element...
Page 8
38 POLSKIPL 2.4.8 Stacyjka/reflektor (2:I) Stacyjka służy do uruchamiania i zatrzymywania silnika. Dodatkowo stacyjka służy do włączania reflektora. Nie zostawiać maszyny z kluczykiem w pozycji 2 lub 3. Grozi to pożarem, dostaniem się paliwa do silnika przez gaźnik oraz rozładowaniem i uszkodzeniem akumulatora. Dostępne są cztery położenia: 1. Pozycja stop – silnik jest wyłączony. Można wyjąć kluczyk. 2. Pozycja robocza – reflektor jest włączony. 3. Pozycja robocza – reflektor jest wyłączony....
Page 9
39 POLSKIPL 3 OBSZAR ZASTOSOWANIA Maszynę można używać wyłącznie do następujących zadań, używając określonych, oryginalnych akcesoriów firmy STIGA. Maksymalne obciążenie pionowe zaczepu holowniczego nie może przekraczać 100 N. Maksymalne obciążenie zaczepu holowniczego ze strony wyposażenia dodatkowego nie może przekraczać 500 N. UWAGA! Przed użyciem przyczepy należy skontaktować się z firmą ubezpieczeniową. UWAGA! Maszyna nie jest przeznaczona do poruszania się po drogach publicznych. 4...
Page 10
40 POLSKIPL Poziom oleju nigdy nie powinien przekraczać oznaczenia „UPPER”. Spowoduje to przegrzanie silnika. Jeśli poziom oleju przekracza oznaczenie „UPPER”, należy go spuścić do uzyskania prawidłowego poziomu. 4.3 Kontrole bezpieczeństwaPodczas testowania maszyny należy sprawdzić, czy wyniki poniższych kontroli bezpieczeństwa są pozytywne. Kontrole bezpieczeństwa należy zawsze przeprowadzać przed każdym użyciem. W przypadku nie osiągnięcia poniższych wyników nie wolno używać maszyny! W takim...
