Stiga Lawn Mower PARK Compact, Compact HST, Compact 4WD Instruction Manual German Version
Stiga Lawn Mower PARK Compact, Compact HST, Compact 4WD Instruction Manual German Version
Here you can view all the pages of manual Stiga Lawn Mower PARK Compact, Compact HST, Compact 4WD Instruction Manual German Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK COMPACT COMPACT HST COMPACT 4WD 8211-0553-01 BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRUIKSAANWIJZINGSV .... 6 FI ... 14 DA ..22 NO .30 DE ...38 EN ...47 FR ....56 NL ...65
Page 2
2 A B CDEF I J K HST N G H L M 4WD O P 1 3 52 4 6
Page 3
3 Q Max R S T Y X 05_119 0 1 U V 7 9 118 10 12
Page 4
4 13 15 1714 16 18
Page 5
5 1920
Page 6

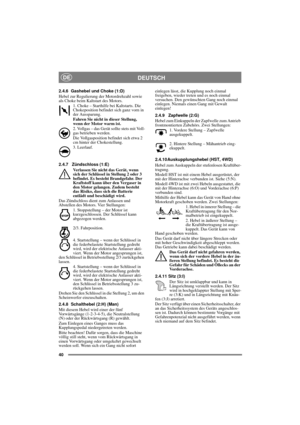

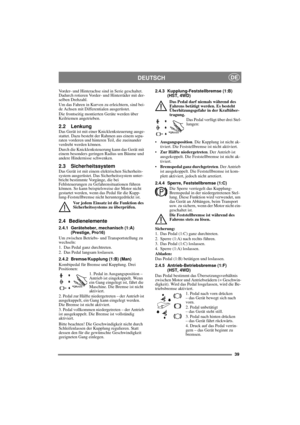

38 DEUTSCHDE 1 ALLGEMEINES Dieses Symbol kennzeichnet eine WAR- NUNG. Ein Nichtbefolgen der Anwei- sungen kann schwerwiegende Personen- und bzw. oder Sachschäden nach sich ziehen. Vor dem Start sind diese Bedienungsan- leitung sowie die beigefügte Broschüre “SICHERHEITSVORSCHRIFTEN aufmerksam durchzulesen. 1.1 SYMBOLEAm Gerät befinden sich folgende Symbole, um den Bediener darauf hinzuweisen, dass bei Benut- zung und Wartung des Geräts Vorsicht und Auf- merksamkeit geboten sind. Bedeutung der...
Page 7
39 DEUTSCHDE Vorder- und Hinterachse sind in Serie geschaltet. Dadurch rotieren Vorder- und Hinterräder mit der- selben Drehzahl. Um das Fahren in Kurven zu erleichtern, sind bei- de Achsen mit Differentialen ausgerüstet. Die frontseitig montierten Geräte werden über Keilriemen angetrieben. 2.2 LenkungDas Gerät ist mit einer Knicklenksteuerung ausge- stattet. Dazu besteht der Rahmen aus einem sepa- raten vorderen und hinteren Teil, die zueinander verdreht werden können. Durch die Knicklenksteuerung...
Page 8
40 DEUTSCHDE 2.4.6 Gashebel und Choke (1:D) Hebel zur Regulierung der Motordrehzahl sowie als Choke beim Kaltstart des Motors. 1. Choke – Starthilfe bei Kaltstarts. Die Chokeposition befindet sich ganz vorn in der Aussparung. Fahren Sie nicht in dieser Stellung, wenn der Motor warm ist. 2. Vollgas – das Gerät sollte stets mit Voll- gas betrieben werden. Die Vollgasposition befindet sich etwa 2 cm hinter der Chokestellung. 3. Leerlauf. 2.4.7 Zündschloss (1:E) Verlassen Sie nicht das Gerät, wenn...
Page 9
41 DEUTSCHDE 2.4.12 Motorhaube (4:L) Um an Kraftstoffhahn, Batterie und Motor zu gelangen, wurde das Gerät mit einer aufklappbaren Motorhaube ausgestattet. Die Motorhaube ist mit einer Gummibe- festigung gesichert. Die Motorhaube wird wie folgt geöffnet: 1. Lösen Sie die Gummibefestigung (4:M) an der Vorderseite der Motorhaube. 2. Klappen Sie die Motorhaube vorsichtig nach hinten. Das Schließen erfolgt in umgekehrter Reihenfolge. Das Gerät darf nur benutzt werden, wenn die Motorhaube geschlossen...
