Stiga Lawn Mower PARK Compact, Compact HST, Compact 4WD Instruction Manual Russian Version

STIGA PARK
COMPACT
COMPACT HST
COMPACT 4WD
8211-0554-01
ISTRUZIONI PER L’USO
INSTRUCCIONES DE USO
INSTRUÇõES DE UTILIZAÇÃO
INSTRUKCJA OBS£UGI
»HC“P”K÷»fl œOÀ‹«Œ¬¿“EÀfl
NÁVOD K POU®ITÍ
HASZNÁLATI UTASÍTÁS
NAVODILA ZA UPORABOIT....... 6
ES .... 15
PT ... 24
PL .... 34
RU... 43
CZ .. 54
HU .. 63
SL .... 72

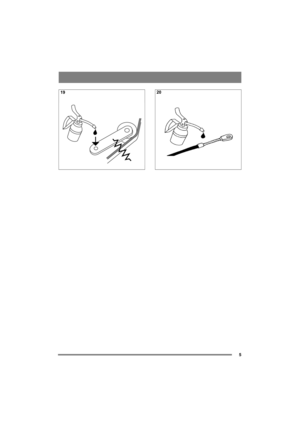

2
A B CDEF
I
J
K
HST
N
G
H
L
M
4WD
O P
1
3
52
4
6

3
Q
Max
R S T
Y
X
05_119
0
1
U
V
7
9
118
10
12

4
13
15
1714
16
18

5
1920

43
РУССКИЙRU
1 ОБЩИЕ СВЕДЕНИЯ
Этот символ соответствует
предупреждению ОСТОРОЖНО!
Во избежание травм и повреждения
оборудования необходимо строго
соблюдать правила техники
безопасности.
Прежде чем включить двигатель,
обязательно изучите данное
руководство по эксплуатации и
инструкцию по технике
безопасности.
1.1ПРЕДУПРЕЖДАЮЩИЕ
ЗНАКИ
Указанные ниже знаки нанесены на машину.
Эти знаки напоминают о том, что при
эксплуатации и техническом обслуживании
необходимо быть осторожным и
внимательным....

44
РУССКИЙRU
2.1.2 HST
Машина имеет привод на задние кол е с а.
На задней оси установлена гидростатическая
трансмиссия с бесступенчатым
регулированием передаточного числа прямых и
задней передач.
Кроме того, задняя ось оборудована
дифференциалом, который облегчает
выполнение поворотов.
Орудия, установленные спереди, приводятся в
действие с помощью приводных ремней.
2.1.3 4WD
Машина имеет полный привод. Мощно сть от
двигателя на ведущие кол ёс а передаётся
посредством гидравлики. Масляный насос,...

45
РУССКИЙRU
2.4.5Рабочий тормоз (1:F) (HST, 4WD)
Педаль определяет передаточное соотношение
между двигателем и ведущими колесами (=
скорость). При отпускании педали включается
рабочий тормоз.
1. Нажать педаль вперед –
машина двигается вперед.
2. Отпустите педаль машины –
движение прекращается.
3. Отжать педаль назад
машина двигается назад.
4. Уменьшение усилия
нажатия на педаль – машина
тормозит.
2.4.6Рукоятка управления
дроссельной заслонкой и
обогащением (1:D)
Регулятор служит для...

46
РУССКИЙRU
2.4.11Сиденье (3:I)
Сидение можно сложить, и
отрегулировать его положение,
перемещая вперед-назад. Сидение
фиксируется в сложенном положении с
помощью упора (3:K), а смещение сидения
аперед-назад производится с помощью
рукояток (3:J).
Сидение оборудовано предохранительным
выключателем, который подключен к
защитной системе машины. Это значит, что
выполнение опасных рабочих операций
невозможно, если на сидении машины никого
нет.
2.4.12Капот двигателя (4:L)
Для того, чтобы обеспечить...

47
РУССКИЙRU
Протрите поверхности вокруг
масляного щупа. Выверните и
извлеките его. Протрите щуп. Вставьте
щуп до конца и заверните.
Затем выверните и извлеките его снова.
Определите уровень масла. Долейте масло до
отметки “FULL”, если уровень масла ниже. См.
рис. 8.
Уровень масла ни в ко ем случае не должен
превышать отметку “FULL”, т. к. это может
привести к перегреву двигателя. Если уровень
масла превышает отметку “FULL”, необходимо
слить масло до достижения надлежащего
уровня.
4.3Проверка...
