Stiga Lawn Mower PARK Farmer Instruction Manual Danish Version
Here you can view all the pages of manual Stiga Lawn Mower PARK Farmer Instruction Manual Danish Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK FARMER 8211-0551-01
Page 2
2 C 1 3 52 4 6
Page 3
3 J G H JI M L K G I H J D E, F A B CF D E O N 7 9 118 10 12
Page 4
4 max min 13 15 1714 16 18

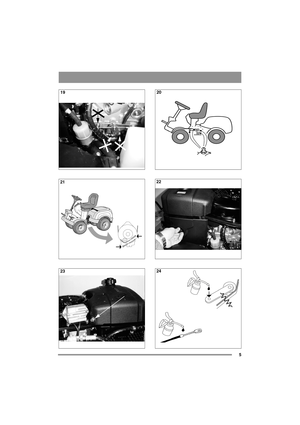

Page 5
5 19 21 2320 22 24

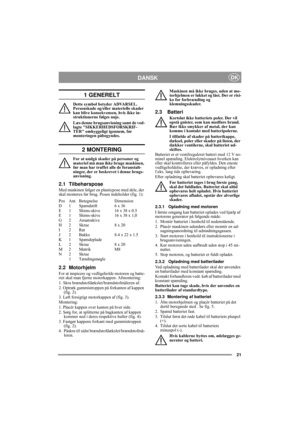

Page 6
21 DANSKDK 1 GENERELT Dette symbol betyder ADVARSEL. Personskade og/eller materielle skader kan blive konsekvensen, hvis ikke in- struktionerne følges nøje. Læs denne brugsanvisning samt de ved- lagte SIKKERHEDSFORSKRIF- TER omhyggeligt igennem, før monteringen påbegyndes. 2 MONTERING For at undgå skader på personer og materiel må man ikke bruge maskinen, før man har truffet alle de foranstalt- ninger, der er beskrevet i denne brugs- anvisning. 2.1 Tilbehørspose Med maskinen følger en plasticpose...

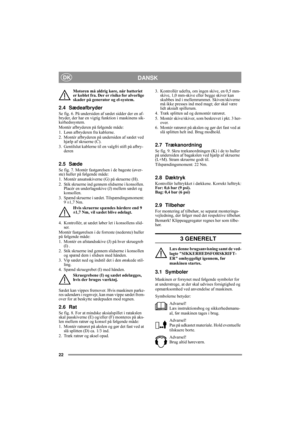

Page 7
22 DANSKDK Motoren må aldrig køre, når batteriet er koblet fra. Der er risiko for alvorlige skader på generator og el-system. 2.4 Sædeafbryder Se fig. 6. På undersiden af sædet sidder der en af- bryder, der har en vigtig funktion i maskinens sik- kerhedssystem. Montér afbryderen på følgende måde: 1. Løsn afbryderen fra kablerne. 2. Montér afbryderen på undersiden af sædet ved hjælp af skruerne (C). 3. Gentilslut kablerne til en valgfri stift på afbry- deren 2.5 Sæde Se fig. 7. Montér fastgørelsen i...

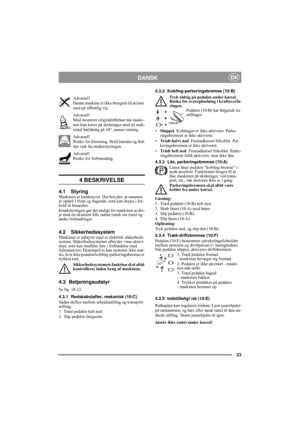

Page 8
23 DANSKDK Advarsel! Denne maskine er ikke beregnet til at køre med på offentlig vej. Advarsel! Med monteret originaltilbehør må maski- nen kun køres på skråninger med en mak- simal hældning på 10°, uanset retning. Advarsel! Risiko for klemning. Hold hænder og fød- der væk fra midterstyringen. Advarsel! Risiko for forbrænding. 4 BESKRIVELSE 4.1 StyringMaskinen er knækstyret. Det betyder, at rammen er opdelt i front og bagende, som kan drejes i for- hold til hinanden. Knækstyringen gør det muligt for...

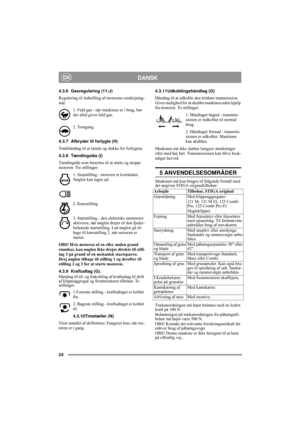

Page 9
24 DANSKDK 4.3.6 Gasregulering (11:J) Regulering til indstilling af motorens omdrejning- stal. 1. Fuld gas - når maskinen er i brug, bør der altid gives fuld gas. 2. Tomgang. 4.3.7 Afbryder til forlygte (H) Trækhåndtag til at tænde og slukke for forlygten. 4.3.8 Tændingslås (I) Tændingslås som benyttes til at starte og stoppe motoren. Tre stillinger: 1. Stopstilling - motoren er kortsluttet. Nøglen kan tages ud. 2. Kørestilling 3. Startstilling - den elektriske startmotor aktiveres, når nøglen...

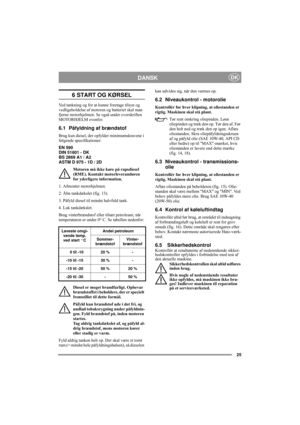

Page 10
25 DANSKDK 6 START OG KØRSEL Ved tankning og for at kunne foretage tilsyn og vedligeholdelse af motoren og batteriet skal man fjerne motorhjelmen. Se også under overskriften MOTORHJELM ovenfor. 6.1 Påfyldning af brændstof Brug kun diesel, der opfylder minimumskravene i følgende specifikationer: EN 590 DIN 51601 - DK BS 2869 A1 / A2 ASTM D 975 - 1D / 2D Motoren må ikke køre på rapsdiesel (RME). Kontakt motorleverandøren for yderligere information. 1. Afmonter motorhjelmen. 2. Åbn tankdækslet (fig....
