Stiga Lawn Mower Turbo 55 Combi, 48 Combi, 43 Combi Swedish Version Manual

1
3
6
2
4
5
SVENSKA ............................................................ 1
SUOMI ................................................................. 7
DANSK .............................................................. 13
NORSK .............................................................. 19
DEUTSCH ......................................................... 25
ENGLISH ........................................................... 31
FRANÇAIS ............................................................

8a
9
11
13
7
8b
10
12
P
R
P
G
J*
H*K*
X
Y
30 mm
80 mm
S
S
S
16
18
20
14
17
19
21
15
«L»«R»
T
2 cm
2
1
40 Nm
40 Nm
22

SVENSKASESE
SÄKERHETSFORESKRIFTER
1) Läs noggrant igenom instruktionerna. Lär
att känna igen kontrollerna och att använda
gräsklipparen på passande sätt. Lär att
snabbt stänga av motorn.
2) Använd gräsklipparen till det ändamål den
är avsedd, dvs. att endast klippa och samla
ihop gräs. Annan användning kan vara farlig
och skada maskinen.
3) Låt aldrig gräsklipparen användas av barn
eller av personer, som inte känner till instruk-
tionerna tillräckligt. Lokala bestämmelser
kan ange en minimiålder för dess...

SVENSKASESE
– var gång gräsuppsamlaren tas bort eller
monteras på igen;
– innan klipphöjden ställs in.
20) Minska på gasen innan motorn stoppas.
Stäng av bränsletillförseln när arbetet är slut
och följ instruktionerna i motorns handbok.
21) Under arbetet, håll alltid säkerhetsav-
ståndet från den roterande kniven, dvs.
handtagets längd.
1) Håll muttrar och skruvar åtdragna för att
alltid behålla maskinen i säkert arbetstill-
stånd. Ett regelmässigt underhåll är väsent-
ligt för säkerheten och för att...

SVENSKASESE

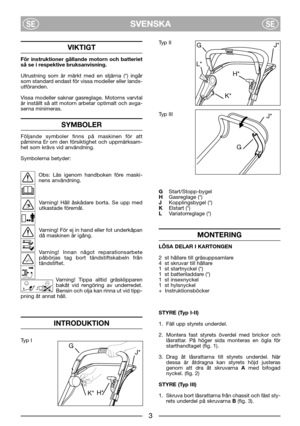

VIKTIGT
För instruktioner gällande motorn och batteriet
så se i respektive bruksanvisning.
Utrustning som är märkt med en stjärna (*) ingår
som standard endast för vissa modeller eller lands-
utföranden.
Vissa modeller saknar gasreglage. Motorns varvtal
är inställt så att motorn arbetar optimalt och avga-
serna minimeras.
SYMBOLER
Följande symboler finns på maskinen för att
påminna Er om den försiktighet och uppmärksam-
het som krävs vid användning.
Symbolerna betyder:
Obs: Läs igenom...

SVENSKASESE

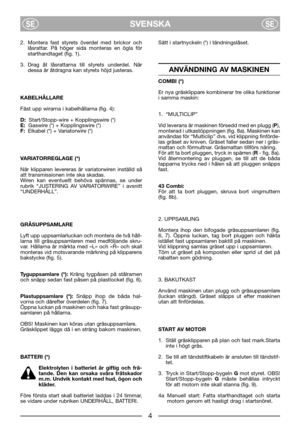

2. Montera fast styrets överdel med brickor och
låsrattar. På höger sida monteras en ögla för
starthandtaget (fig. 1).
3. Drag åt låsrattarna till styrets underdel. När
dessa är åtdragna kan styrets höjd justeras.
KABELHÅLLARE
Fäst upp wirarna i kabelhållarna (fig. 4):
D:Start/Stopp-wire + Kopplingswire (*)
E:Gaswire (*) + Kopplingswire (*)
F:Elkabel (*) + Variatorwire (*)
VARIATORREGLAGE (*)
När klipparen levereras är variatorwiren inställd så
att transmissionen inte ska skadas.
Wiren kan...

SVENSKASESE

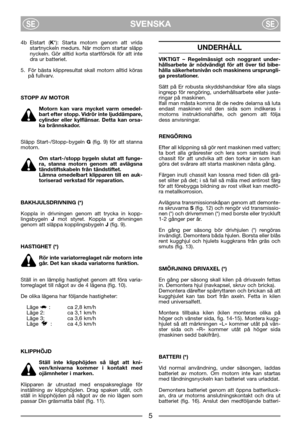

4b Elstart (K*): Starta motorn genom att vrida
startnyckeln medurs. När motorn startar släpp
nyckeln. Gör alltid korta startförsök för att inte
dra ur batteriet.
5. För bästa klippresultat skall motorn alltid köras
på fullvarv.
STOPP AV MOTOR
Motorn kan vara mycket varm omedel-
bart efter stopp. Vidrör inte ljuddämpare,
cylinder eller kylflänsar. Detta kan orsa-
ka brännskador.
Släpp Start-/Stopp-bygeln G(fig. 9) för att stanna
motorn.
Om start-/stopp bygeln slutat att funge-
ra, stanna...

SVENSKASESE

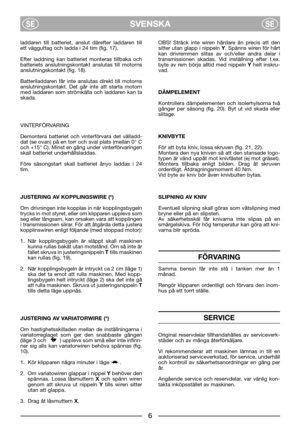

laddaren till batteriet, anslut därefter laddaren till
ett vägguttag och ladda i 24 tim (fig. 17).
Efter laddning kan batteriet monteras tillbaka och
batteriets anslutningskontakt anslutas till motorns
anslutningskontakt (fig. 18).
Batteriladdaren får inte anslutas direkt till motorns
anslutningskontakt. Det går inte att starta motorn
med laddaren som strömkälla och laddaren kan ta
skada.
VINTERFÖRVARING
Demontera batteriet och vinterförvara det välladd-
dat (se ovan) på en torr och sval...
