Stiga Lawn Mower Turbo, Collector Danish Version Manual

1
3
6
2
4
5
SVENSKA ............................................................ 1
SUOMI ................................................................. 7
DANSK .............................................................. 13
NORSK .............................................................. 19
DEUTSCH ......................................................... 25
ENGLISH ........................................................... 31
FRANÇAIS ............................................................

8a
9
11
13
7
8b
10
12
P
R
P
G
J*
H*K*
X
Y
30 mm
80 mm
S
S
S
16
18
20
14
17
19
21
15
«L»«R»
T
2 cm
2
1
40 Nm
40 Nm
22Manufactured by:
GGP ITALY SPA  •  Via del lavoro, 6  •  I-31033 Castelfranco Veneto (TV) - ITALY

DANSKDKDK
SIKKERHETSFORSKRIFTER
1) Læs betjeningsvejledningen omhyggeligt.
Bliv fortrolig med plæneklipperens styring og
dermed selve brugen af maskinen. Lær at sluk-
ke hurtigt for maskinen.
2) Brug kun plæneklipperen til det formål den er
beregnet, dvs. klipning og opsamling af græs. Al
anden brug af maskinen er farlig og kan skade
denne.
3) Lad aldrig børn, eller personer, som ikke har
det nødvendige kendsskab til plæneklipperen,
bruge denne. Der kan lokalt være fastsat en
minimum aldersgrænse for...

DANSKDKDK
1) Lad bolte og skruer forblive monteret og
strammet, så maskinen altid er klar til brug. Det
er vigtigt for plæneklipperens sikkerhed og
ydelse at foretage en regelmæssig vedligehol-
delse.
2) Fyld aldrig brændstof på plæneklipperen i et
rum, hvor benzindampene kan nå enten en
flamme, gnist eller stærk varme.
3) Lad motoren køle af inden plæneklipperen
sættes i et rum.
4) For at mindske risikoen for brand, skal føl-
gende holdes rent for blade, grene og olie:
motor, lyddæmper, batteriholder og...

DANSKDKDK

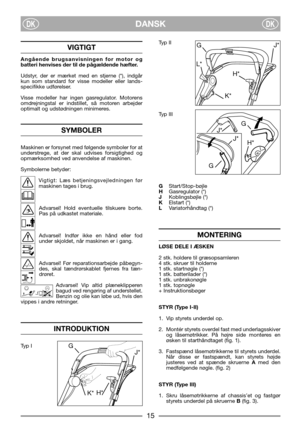

VIGTIGT
Angående brugsanvisningen for motor og
batteri henvises der til de pågældende hæfter.
Udstyr, der er mærket med en stjerne (*), indgår
kun som standard for visse modeller eller lands-
specifikke udførelser.
Visse modeller har ingen gasregulator. Motorens
omdrejningstal er indstillet, så motoren arbejder
optimalt og udstødningen minimeres.
SYMBOLER
Maskinen er forsynet med følgende symboler for at
understrege, at der skal udvises forsigtighed og
opmærksomhed ved anvendelse af maskinen....

DANSKDKDK

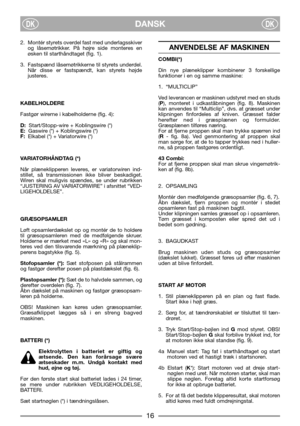

2. Montér styrets overdel fast med underlagsskiver
og låsemøtrikker. På højre side monteres en
øsken til starthåndtaget (fig. 1).
3. Fastspænd låsemøtrikkerne til styrets underdel.
Når disse er fastspændt, kan styrets højde
justeres.
KABELHOLDERE
Fastgør wirerne i kabelholderne (fig. 4):
D:Start/Stopp-wire + Koblingswire (*)
E:Gaswire (*) + Koblingswire (*)
F:Elkabel (*) + Variatorwire (*)
VARIATORHÅNDTAG (*)
Når plæneklipperen leveres, er variatorwiren ind-
stillet, så transmissionen ikke...

DANSKDKDK

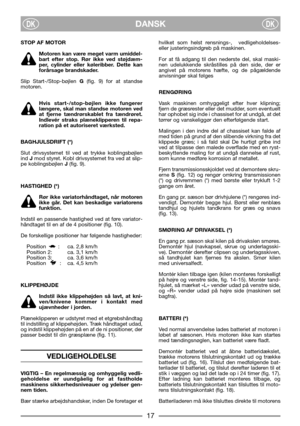

STOP AF MOTOR
Motoren kan være meget varm umiddel-
bart efter stop. Rør ikke ved støjdæm-
per, cylinder eller køleribber. Dette kan
forårsage brandskader.
Slip Start-/Stop-bøjlen G(fig. 9) for at standse
motoren.
Hvis start-/stop-bøjlen ikke fungerer
længere, skal man standse motoren ved
at fjerne tændrørskablet fra tændrøret.
Indlevér straks plæneklipperen til repa-
ration på et autoriseret værksted.
BAGHJULSDRIFT (*)
Slut drivsystemet til ved at trykke koblingsbøjlen
ind Jmod styret. Kobl...

DANSKDKDK
tilslutningskontakt. Man kan ikke starte motoren
med laderen som strømkilde, og laderen kan tage
skade.

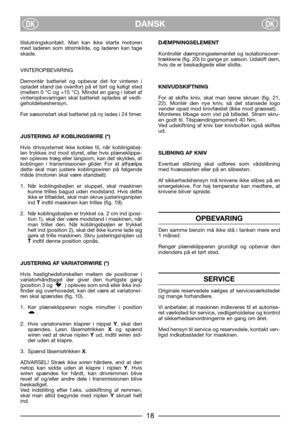

VINTEROPBEVARING
Demontér batteriet og opbevar det for vinteren i
opladet stand (se ovenfor) på et tørt og køligt sted
(mellem 0 °C og +15 °C). Mindst en gang i løbet af
vinteropbevaringen skal batteriet oplades af vedli-
geholdelseshensyn.
Før sæsonstart skal batteriet på ny lades i 24 timer.
JUSTERING AF KOBLINGSWIRE (*)
Hvis drivsystemet ikke kobles til, når koblingsbøj-
len trykkes ind...
