Stiga Lawn Mower Turbo, Collector Finnish Version Manual

1
3
6
2
4
5
SVENSKA ............................................................ 1
SUOMI ................................................................. 7
DANSK .............................................................. 13
NORSK .............................................................. 19
DEUTSCH ......................................................... 25
ENGLISH ........................................................... 31
FRANÇAIS ............................................................

8a
9
11
13
7
8b
10
12
P
R
P
G
J*
H*K*
X
Y
30 mm
80 mm
S
S
S
16
18
20
14
17
19
21
15
«L»«R»
T
2 cm
2
1
40 Nm
40 Nm
22Manufactured by:
GGP ITALY SPA  •  Via del lavoro, 6  •  I-31033 Castelfranco Veneto (TV) - ITALY

SUOMI
FIFI
TURVALLISUUSSÄÄNNÖT
1) Lue tarkasti käyttöohjeet: Tutustu ohjauslait-
teisiin ja ruohonleikkurin sopivaan käyttöön.
Opi pysähdyttämään moottori nopeasti.
2) Käytä ruohonleikkuria siihen tarkoitettuun
käyttöön, eli ruohon leikkaamiseen ja keruu-
seen. Muunlainen käyttö voi aiheuttaa vaarati-
lanteita tai koneen vaurioituimista.
3) Älä anna lasten tai laitetta tuntemattomien
henkilöiden käyttää laitetta. Paikalliset lait voi-
vat määrätä laitteen käytölle minimi-ikärajan,
jota on ehdottomasti...

SUOMI
FIFI
– ennen kun säädät leikkuukorkeuden.
20) Vähennä kaasua ennen moottorin pysäyttä-
mistä. Sulje polttoaineen syöttö työn päätyttyä
moottorin käyttöohjekirjan selosteen mukaise-
sti.
21) Työn aikana, säilytä varren pituinen turvae-
täisyys pyörivästä terästä.
1) Varmista aina, että ruuvit ja mutterit ovat tiu-
kasti kiinni, jotta leikkuri olisi aina turvallinen ja
käyttövalmis. Säännöllinen huolto on ehdoton
turvallisuudelle ja suoritustason ylläpidolle.
2) Älä koskaan jätä ruohonleikkuria...

SUOMI
FIFI

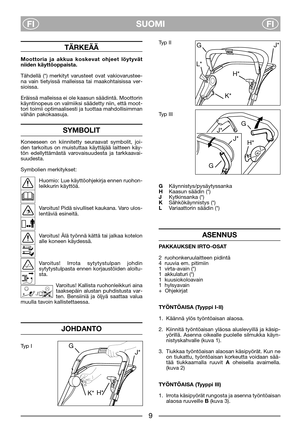

TÄRKEÄÄ
Moottoria ja akkua koskevat ohjeet löytyvät
niiden käyttöoppaista.
Tähdellä (*) merkityt varusteet ovat vakiovarustee-
na vain tietyissä malleissa tai maakohtaisissa ver-
sioissa.
Eräissä malleissa ei ole kaasun säädintä. Moottorin
käyntinopeus on valmiiksi säädetty niin, että moot-
tori toimii optimaalisesti ja tuottaa mahdollisimman
vähän pakokaasuja.
SYMBOLIT
Koneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää laitteen käy-
tön edellyttämästä...

SUOMI
FIFI

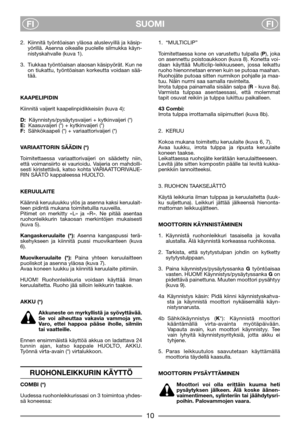

2. Kiinnitä työntöaisan yläosa aluslevyillä ja käsip-
yörillä. Asenna oikealle puolelle silmukka käyn-
nistyskahvalle (kuva 1).
3. Tiukkaa työntöaisan alaosan käsipyörät. Kun ne
on tiukattu, työntöaisan korkeutta voidaan sää-
tää.
KAAPELIPIDIN
Kiinnitä vaijerit kaapelinpidikkeisiin (kuva 4):
D:Käynnistys/pysäytysvaijeri + kytkinvaijeri (*)
E:Kaasuvaijeri (*) + kytkinvaijeri (*)
F:Sähkökaapeli (*) + variaattorivaijeri (*)
VARIAATTORIN SÄÄDIN (*)
Toimitettaessa variaattorivaijeri on säädetty...

SUOMI
FIFI

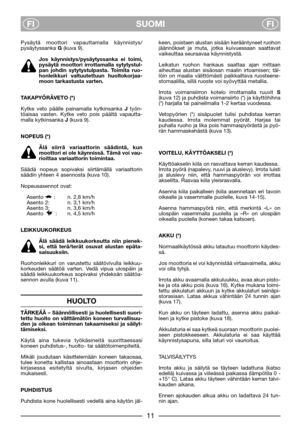

Pysäytä moottori vapauttamalla käynnistys/
pysäytyssanka G(kuva 9).
Jos käynnistys/pysäytyssanka ei toimi,
pysäytä moottori irrottamalla sytytystul-
pan johdin sytytystulpasta. Toimita ruo-
honleikkuri valtuutettuun huoltokorjaa-
moon tarkastusta varten.
TAKAPYÖRÄVETO (*)
Kytke veto päälle painamalla kytkinsanka Jtyön-
töaisaa vasten. Kytke veto pois päältä vapautta-
malla kytkinsanka J(kuva 9).
NOPEUS (*)
Älä siirrä variaattorin säädintä, kun
moottori ei ole käynnissä. Tämä voi vau-
rioittaa...

SUOMI
FIFI
KYTKINVAIJERIN SÄÄTÖ (*)
Jos veto ei kytkeydy päälle, kun kytkinsanka pai-
netaan työntöaisaa vasten tai jos leikkuri tuntuu lai-
skalta tai hitaalta, voi syynä olla voimansiirron
kytkimen luistaminen. Säädä silloin kytkinvaijeri
seuraavasti (Moottori pysähtyneenä):
1. Kun kytkinsanka on vapautettu, koneen tulisi
liikkua taaksepäin ilman vastusta. Ellei näin ole,
kierrä säätönippaa Tsisään, kunnes kone liik-
kuu esteettä (kuva 19).
2. Kun kytkinsanka on n. 2 cm painettuna (asento
1), konetta...
