Stiga Lawn Mower Turbo Norwegian Version Manual
Here you can view all the pages of manual Stiga Lawn Mower Turbo Norwegian Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
DEUTSCHD Tu r b o 8 2 11-02 08-08
Page 2
SVENSKAS 2. 3.B FD E 4. 1. 6.7. 5.
Page 3
SVENSKA S STOP G I* B 3x 12. Briggs & Stratton ES 45 ADD FULL FULL ADD 8. Briggs & Stratton LS 45 0,15 l. ADD FULL 9. Briggs & Stratton ES 45, XTE 50 10. Honda GCV 3x 13. Briggs & Stratton XTE 50 11. Briggs & Stratton LS 45 14. Honda GCV15. FULL/MAX ADD/MIN
Page 4
SVENSKAS 17. YX 19. Vänster / Left 22. Briggs & Stratton ES 45, XTE 5021. Briggs & Stratton LS 45 18. 23. Honda GCV24. 20. Höger / Right 0,75 mm Briggs & Stratton : 0,76 mm Honda: 0,7-0,8 mm 16.

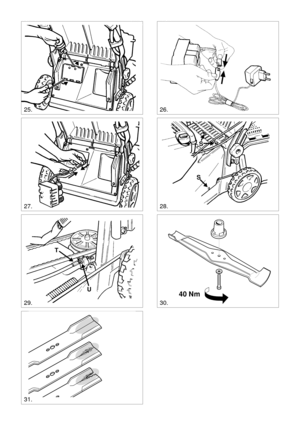

Page 5
SVENSKA S T U S S 26. 29. 28. 31. 30. 25. 27. 40 Nm
Page 6
NORSKNO SYMBOLER Følgende symboler finnes på maskinen for å minne om den forsiktighet og oppmerksomhet som kreves ved bruk. Symbolene betyr: Advarsel! Les instruksjonsboken og sikkerhetsmanualen før maskinen tas i bruk. Advarsel! Påse at det ikke er andre men- nesker i nærheten. Se opp for gjenstander som kastes ut. Advarsel! Før aldri hender eller føtter inn under dekslet når maskinen er i gang. Advarsel! Før man starter reparasjonsar- beider, må tennpluggkabelen fjernes fra tennpluggen. VIKTIG Utstyr...
Page 7
NORSKNO 3. Fest låserattene til styrets underdel. Når dette er gjort, kan styrets høyde justeres ved å trekke til skrueneBmed den vedlagte nøkkelen (fig. 2). MOTORBREMSEWIRE Fest motorbremsewiren i motorbremsen (fig. 3). Legg merke til at wiren skal monteres i retning mot styret. KABELHOLDER Fest wirene i kabelholderne (fig. 4): D: Start/Stopp-wire + Koplingswire (*) E: Gasswire (*) + Koplingswire (*) F: El.kabel (*) + Variatorwire (*) ØYE FOR STARTHÅNDTAK Fest starthåndtaket i øyet på styret (fig. 1)....
Page 8
NORSKNO 4. Ved start av kald motor: Trykk pumpeblåsen (Primeren) ordentlig inn 3 ganger (fig. 11, 12, 13). Ved start av varm motor er det ikke nødvendig å trykke inn pumpeblåsen (Primeren). Hvis mo- toren har stanset på grunn av bensinmangel, må du fylle på ny bensin og trykke inn pumpe- blåsen 3 ganger. 5. Trykk inn Start/Stopp-bøylenGmot styret. OBS! Start/Stopp-bøylenGmå være trykket inn, ellers stanser motoren (fig. 15). 6a Manuell start: Grip fatt i starthåndtaket og start motoren ved å dra raskt i...
Page 9
NORSKNO Klipperen har enspaksregulering av klippehøyden. Trekk spaken utover og still klippehøyden i den av de ni stillingene som passer best for plenen (fig. 17). VEDLIKEHOLD Service av motor eller gressklipper må ikke utføres uten at tennpluggledningen er koplet fra tennpluggen. Hvis gressklipperen må løftes, f. eks. ved transport, må motoren stanses og ten- npluggkabelen fjernes fra tennpluggen. Hvis gressklipperen skal vippes opp, må den vippes opp slik at tennpluggen kom- mer øverst. Vipp opp...
Page 10
NORSKNO TENNPLUGG Test aldri om det er gnist ved å ta bort tennpluggen eller tennkabelen. Bruk en godkjent tester. Rengjør tennpluggen med jevne mellomrom (hver 100. driftstime). Bruk stålbørste til rengjøringen. Skift tennplugg hvis elektrodene er forbrent eller hvis pluggen er skadet. Motorprodusentene gir føl- gende anbefaling (fig. 24): Briggs & Stratton: Champion J19LM (RJ19LM). Elektrodeavstand 0,76 mm. Honda GCV: NGK BPR6ES. Elektrodeavstand 0,7-0,8 mm. BATTERI (*) Elektrolytten i batteriet er...
