Stiga Lawn Tractor 8211 0001 90 Compact 16hst, 16 4wd Operators Manual

51
ENGLISHEN
4.4.1 General safety check
4.4.2 Electrical safety check
The operation of the safety system
should always be checked every time
before use.
4.5 Start1.  Open the fuel cock. See 10:U.
2.  Check that the spark plug cable(s) is/are in-
stalled on the spark plug(s).
3.  Check to make sure that the power take-off is
disengaged.
4. Do not keep your foot on the drive pedal.
5. Starting cold engine – put the throttle control in
the choke position.
Starting warm engine – put the throttle...

52
ENGLISHEN
To reduce the risk of fire, regularly
check the machine for oil and/or fuel
leakage.
Clean the machine after each use. The following
instructions apply for cleaning:
• When washing the machine with water under
high pressure, do not point the jet directly at
axle seals, electrical components or hydraulic
valves.
• Do not spray water directly at the engine.
• Clean the engine with a brush and/or com-
pressed air.
• Clean the engine’s cooling air intake (9:T).
5 MAINTENANCE
5.1 Service...

53
ENGLISHEN
Type of oil: Synthetic oil 5W-50
Oil quantity when changing: approximately 3.5 li-
tres.
5.5.1 Checking - adjusting
Se “4.2”.
5.5.2 Draining
1. Run the machine at variable speeds for 10-20
minutes to heat up the transmission oil.
2. Position the machine completely horizontally.
3. Pull out both disengagement levers according to
fig. 6.
4. Place one container under the rear axle and one
under the front axle.
5. Open the oil reservoir by removing the cover.
See 9:R.
Only a 3/8” square...

54
ENGLISHEN
The battery is a valve-regulated battery with 12 V
nominal voltage. The battery fluid does not need to
and cannot be checked or topped up. The only
maintenance that is required is charging, for exam-
ple after extended storage.
The battery must be fully charged be-
fore being used for the first time. The
battery must always be stored fully
charged. If the battery is stored while
discharged, serious damage will occur.
5.8.1 Charging with the engine
The battery can be charged using the...

55
ENGLISHEN
5.12 LubricationAll lubrication points in accordance with the table
below must be lubricated every 50 hours of opera-
tion as well as after every wash.
5.13 FuseIn the event of electrical faults, check/replace the
fuse, 20 A. See 9:S.
6 PATENT - DESIGN REGISTRA-TION
This machine or parts thereof is covered by the fol-
lowing patent and design registration:
SE9901091-0, SE9901730-3, SE9401745-6,
US595 7497, FR772384, DE69520215.4,
GB772384, SE0301072-5, SE04/000239 (PCT),
SE0401554-1,...

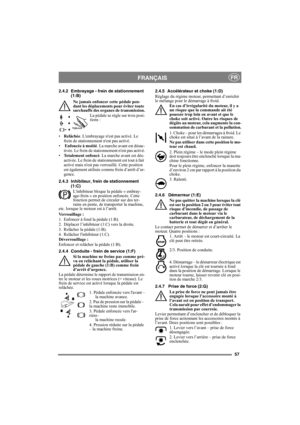

56
FRANÇAISFR
1 GÉNÉRALITÉS
Ce symbole est un AVERTISSEMENT.
Risque de blessure ou de dégât matériel
en cas de non-respect des instructions.
Avant de démarrer la machine, lire at-
tentivement les instructions ainsi que
les consignes contenues dans le fascicule
« RÈGLES DE SÉCURITÉ » ci-joint.
1.1 SymbolesLes symboles suivants figurent sur la machine. Ils
attirent votre attention sur les dangers et les
mesures à respecter lors de l’utilisation et de la
maintenance.
Explication des symboles :...

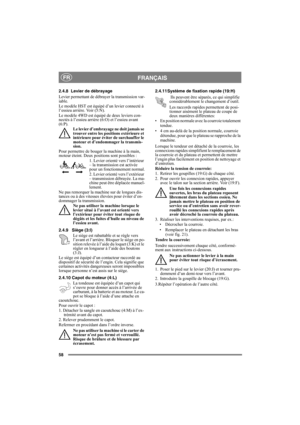

57
FRANÇAISFR
2.4.2 Embrayage - frein de stationnement
(1:B)
Ne jamais enfoncer cette pédale pen-
dant les déplacements pour éviter toute
surchauffe des organes de transmission.
La pédale se règle sur trois posi-
tions :
•Relâchée. Lembrayage nest pas activé. Le
frein de stationnement nest pas activé.
• Enfoncée à moitié. La marche avant est désac-
tivée. Le frein de stationnement nest pas activé.
•Totalement enfoncé. La marche avant est dés-
activée. Le frein de stationnement est tout à fait
activé...

58
FRANÇAISFR
2.4.8 Levier de débrayage
Levier permettant de débrayer la transmission var-
iable.
Le modèle HST est équipé d’un levier connecté à
l’essieu arrière. Voir (5:N).
Le modèle 4WD est équipé de deux leviers con-
nectés à l’essieu arrière (6:O) et l’essieu avant
(6:P).
Le levier d’embrayage ne doit jamais se
trouver entre les positions extérieure et
intérieure pour éviter de surchauffer le
moteur et d’endommager la transmis-
sion.
Pour permettre de bouger la machine à la main,
moteur...

59
FRANÇAISFR
3 UTILISATION
L’usage de la machine est réservé aux travaux
suivants, avec les accessoires STIGA d’origine
renseignés.
La charge verticale maximum exercée sur la boule
de remorquage doit être inférieure à 100 N.
La charge d’inertie maximum exercée sur la boule
de remorquage par les accessoires tractés doit être
inférieure à 500 N.
REMARQUE ! Avant d’utiliser un tracteur, con-
tactez votre compagnie d’assurance.
REMARQUE ! Cette machine n’est pas conçue
pour circuler sur la voie...

60
FRANÇAISFR
4.4.1 Contrôle de sécurité générale
4.4.2 Contrôle de sécurité générale
Contrôler le fonctionnement du disposi-
tif de sécurité avant chaque utilisation.
4.5 Démarrage1. Ouvrir le robinet d’essence. Voir 10:U.
2.  Vérifier que les câbles sont raccordés aux
bougies.
3.  Vérifier que la prise de force n’est pas activée.
4. Ne pas laisser le pied sur l’accélérateur.
5. Démarrage à froid du moteur – mettre la manette
en position choke.
Démarrage à chaud – mettre la manette sur
plein...
