Stiga Lawn Tractor 8211 0005 70 4w Pro25 Pro20 Pro16 Pro Svan Operators Manual Dutch Version
Stiga Lawn Tractor 8211 0005 70 4w Pro25 Pro20 Pro16 Pro Svan Operators Manual Dutch Version
Here you can view all the pages of manual Stiga Lawn Tractor 8211 0005 70 4w Pro25 Pro20 Pro16 Pro Svan Operators Manual Dutch Version . The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK 4WD PRO 25 PRO 20 PRO 16 PRO Svan 8211-0005-70 BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRUIKSAANWIJZINGSV .... 8 FI ... 19 DA .. 30 NO . 41 DE ... 52 EN... 64 FR.... 75 NL... 87
Page 2
2 S T A B CF D E Pro20 Pro25 GHIJK L N O MPro Svan P Q Pro16 GI K HJ N R 1 3 52 4 6
Page 3
3 V U Pro16 Pro20 W WPro Svan Max Pro25 W X Pro25 7 9 118 10 12
Page 4
4 10 Ampere Pro16 Pro20 Y Y Z Pro Svan 0 1 Pro25 B A Y Z Pro16 Pro20 13 15 1714 16 18

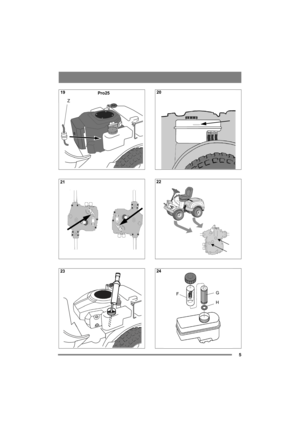

Page 5
5 ZPro25 FG H 19 21 2320 22 24

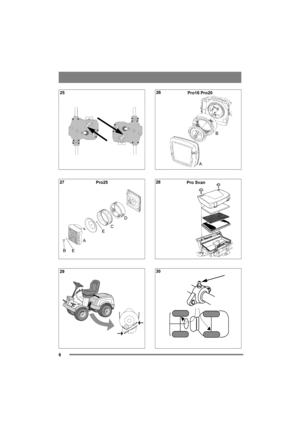

Page 6
6 AECD B E Pro25 AB Pro16 Pro20 Pro Svan 25 27 2926 28 30

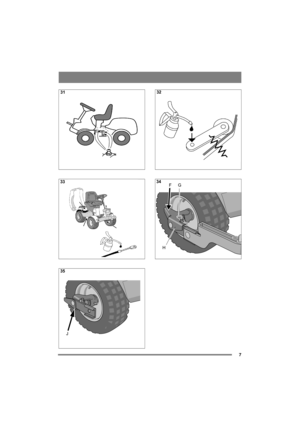

Page 7
7 J FG H 31 33 3532 34
Page 8
87 NEDERLANDSNL 1 ALGEMEEN Dit symbool geeft een WAARSCHU- WING weer. Als de instructies niet nauwkeurig worden opgevolgd, kan dit leiden tot ernstige persoonlijke verwon- dingen en/of schade. Voordat u deze machine in gebruik neemt, moet u de gebruiksaanwijzing en de meegeleverde VEILIGHEIDS- VOORSCHRIFTEN zorgvuldig door- nemen. 1.1 SymbolenOp de machine ziet u de volgende symbolen om u eraan te herinneren dat voorzichtigheid en oplet- tendheid bij gebruik en tijdens onderhoud geboden is....
Page 9
88 NEDERLANDSNL 2.4.2 Gereedschapslift, hydraulisch (5:M) (Pro, Pro25, Pro Svan) De hydraulische gereedschapslift werkt alleen als de motor loopt en het koppelingspedaal en de par- keerrem niet zijn ingetrapt. De gereedschapslift wordt bediend met de hendel (5:M). De hendel heeft de volgende vier standen: Zweefstand. Zet de hendel in de voorste stand, waar deze wordt vergrendeld. De gereedschapslift is nu omlaag gebracht in de zweefstand. In de zweefstand steunt het gereedschap altijd met...
Page 10
89 NEDERLANDSNL 2.4.9 Contactslot/koplamp (4, 5:I) Het contactslot wordt gebruikt om de motor te star- ten en uit te schakelen. Het contactslot is ook de schakelaar voor de koplamp. Laat de sleutel niet in stand 2 of 3 op de machine zitten. Er is dan brandgevaar omdat brandstof in de motor kan lopen via de carburateur en de accu kan ont- laden en worden beschadigd. Vier standen: 1. Stopstand - de motor is kortgesloten. De sleutel kan verwijderd worden. 2. Rijstand - de koplamp brandt. 3. Rijstand -...
