    Page 1

    Page 1 STIGA PARK 4WD PRO 25 PRO 20 PRO 16 PRO Svan 8211-0005-80 BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRUIKSAANWIJZINGSV .... 8 FI ... 19 DA .. 30 NO . 41 DE ... 52 EN... 64 FR.... 75 NL... 87
    STIGA PARK
4WD
PRO 25
PRO 20
PRO 16
PRO Svan
8211-0005-80
BRUKSANVISNING
KÄYTTÖOHJEET
BRUGSANVISNING
BRUKSANVISNING
GEBRAUCHSANWEISUNG
INSTRUCTIONS FOR USE
MODE D’EMPLOI
GEBRUIKSAANWIJZINGSV .... 8
FI ... 19
DA .. 30
NO . 41
DE ... 52
EN... 64
FR.... 75
NL... 87

    Page 2

    Page 2 2 S T A B CF D E Pro20 Pro25 GHIJK L N O MPro Svan P Q Pro16 GI K HJ N R 1 3 52 4 6
    2
S T
A
B
CF
D
E
Pro20 Pro25
GHIJK
L
N
O
MPro Svan
P
Q
Pro16
GI
K HJ
N
R
1
3
52
4
6

    Page 3

    Page 3 3 V U Pro16 Pro20 W WPro Svan Max Pro25 W X Pro25 7 9 118 10 12
    3
V
U
Pro16 Pro20
W
WPro Svan
Max
Pro25
W
X Pro25
7
9
118
10
12

    Page 4

    Page 4 4 10 Ampere Pro16 Pro20 Y Y Z Pro Svan 0 1 Pro25 B A Y Z Pro16 Pro20 13 15 1714 16 18
    4
10 Ampere
Pro16 Pro20
Y
Y Z
Pro Svan
0
1
Pro25
B
A
Y
Z
Pro16 Pro20
13
15
1714
16
18

    Page 5

    Page 5 5 ZPro25 FG H 19 21 2320 22 24
    5
ZPro25
FG
H
19
21
2320
22
24

    Page 6

    Page 6 6 AECD B E Pro25 AB Pro16 Pro20 Pro Svan 25 27 2926 28 30
    6
AECD
B
E
Pro25
AB Pro16 Pro20
Pro Svan
25
27
2926
28
30

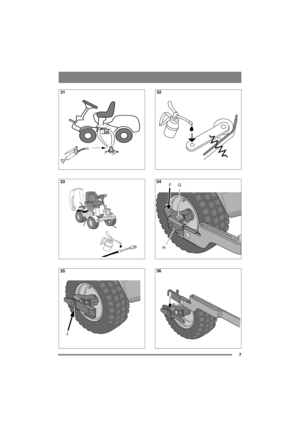

    Page 7

    Page 7 7 J FG H 31 33 3532 34 36
    7
J
FG
H
31
33
3532
34
36

    Page 8

    Page 8 52 DEUTSCHDE 1 ALLGEMEINES Dieses Symbol kennzeichnet eine WAR- NUNG. Ein Nichtbefolgen der Anwei- sungen kann schwerwiegende Personen- und bzw. oder Sachschäden nach sich ziehen. Vor dem Start sind diese Bedienungsan- leitung sowie die beigefügte Broschüre “SICHERHEITSVORSCHRIFTEN aufmerksam durchzulesen. 1.1 SYMBOLEAm Gerät befinden sich folgende Symbole, um den Bediener darauf hinzuweisen, dass bei Benut- zung und Wartung des Geräts Vorsicht und Auf- merksamkeit geboten sind. Bedeutung der...
    52
DEUTSCHDE
1 ALLGEMEINES
Dieses Symbol kennzeichnet eine WAR-
NUNG. Ein Nichtbefolgen der Anwei-
sungen kann schwerwiegende
Personen- und bzw. oder Sachschäden
nach sich ziehen.
Vor dem Start sind diese Bedienungsan-
leitung sowie die beigefügte Broschüre
“SICHERHEITSVORSCHRIFTEN
aufmerksam durchzulesen.
1.1 SYMBOLEAm Gerät befinden sich folgende Symbole, um
den Bediener darauf hinzuweisen, dass bei Benut-
zung und Wartung des Geräts Vorsicht und Auf-
merksamkeit geboten sind.
Bedeutung der...

    Page 9

    Page 9 53 DEUTSCHDE 2.4.2 Geräteheber, hydraulisch (5:M) (Pro20, Pro25, Pro Svan) Der hydraulische Geräteheber funktioniert ausschließlich, wenn der Motor läuft und das Pedal für Kupplung-Feststellbremse nicht betätigt wird. Der Geräteheber wird per Hebel (5:M) bedient. Der Hebel besitzt folgende vier Stellungen: Fahrposition. Führen Sie den Hebel in seine vordere Stellung, in der er arretiert wird. Daraufhin wird das Gerät bis zu seiner Fahrposition abgesenkt. In der Fahrposition liegt das Gerät stets...
    53
DEUTSCHDE
2.4.2 Geräteheber, hydraulisch (5:M)
(Pro20, Pro25, Pro Svan)
Der hydraulische Geräteheber funktioniert
ausschließlich, wenn der Motor läuft und das Pedal
für Kupplung-Feststellbremse nicht betätigt wird.
Der Geräteheber wird per Hebel (5:M) bedient.
Der Hebel besitzt folgende vier Stellungen:
Fahrposition. Führen Sie den Hebel in
seine vordere Stellung, in der er arretiert
wird. Daraufhin wird das Gerät bis zu
seiner Fahrposition abgesenkt.
In der Fahrposition liegt das Gerät stets...

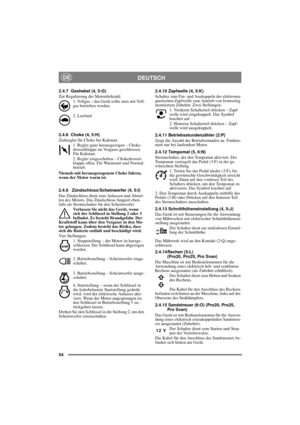

    Page 10

    Page 10 54 DEUTSCHDE 2.4.7 Gashebel (4, 5:G) Zur Regulierung der Motordrehzahl. 1. Vollgas – das Gerät sollte stets mit Voll- gas betrieben werden. 2. Leerlauf. 2.4.8 Choke (4, 5:H) Ziehregler für Choke bei Kaltstart. 1. Regler ganz herausgezogen – Choke- drosselklappe im Vergaser geschlossen. Für Kaltstart. 2. Regler eingeschoben – Chokedrossel- klappe offen. Für Warmstart und Normal- betrieb. Niemals mit herausgezogenem Choke fahren, wenn der Motor warm ist. 2.4.9 Zündschloss/Scheinwerfer (4, 5:I) Das...
    54
DEUTSCHDE
2.4.7 Gashebel (4, 5:G)
Zur Regulierung der Motordrehzahl.
1. Vollgas – das Gerät sollte stets mit Voll-
gas betrieben werden.
2. Leerlauf.
2.4.8 Choke (4, 5:H)
Ziehregler für Choke bei Kaltstart.
1. Regler ganz herausgezogen – Choke-
drosselklappe im Vergaser geschlossen.
Für Kaltstart.
2. Regler eingeschoben – Chokedrossel-
klappe offen. Für Warmstart und Normal-
betrieb.
Niemals mit herausgezogenem Choke fahren,
wenn der Motor warm ist.
2.4.9 Zündschloss/Scheinwerfer (4, 5:I)
Das...
