Stiga Lawn Tractor 8211 0210 07 Villa President Senator 2000 Classic Operators Manual Finnish Version
Stiga Lawn Tractor 8211 0210 07 Villa President Senator 2000 Classic Operators Manual Finnish Version
Here you can view all the pages of manual Stiga Lawn Tractor 8211 0210 07 Villa President Senator 2000 Classic Operators Manual Finnish Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
8211-0210-07 STIGA VILLA PRESIDENT SENATOR 2000 CLASSIC
Page 2
Ty p 1 Ty p 1 Ty p 2 Ty p 2 1.5. Villa Senator - President 6. 2. 3. 7. 4. 8.
Page 3
J I 12. Villa President11 . 15. 16. 13.17. 14.18.
Page 4
19A. Villa Classic - 2000 - Senator21A. Villa Classic - 2000 - Senator 19B. Villa President21B. Villa President 20A. Villa Classic - 2000 - Senator 22. 20B. Villa President23.

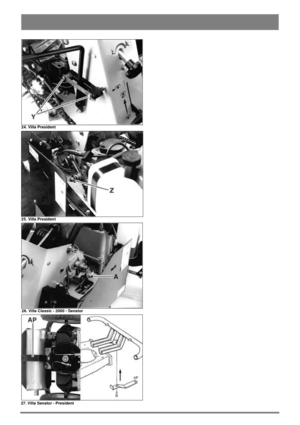

Page 5
24. Villa President 25. Villa President 26. Villa Classic - 2000 - Senator 27. Villa Senator - President

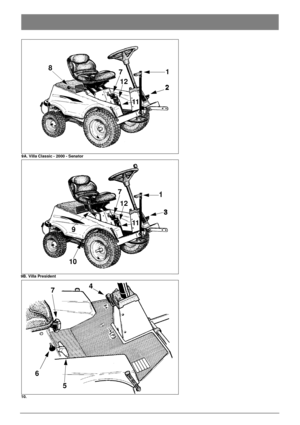

Page 6
8 1 2 7 12 112 1 1097 12 11 3 1 3 64 7 5 9A. Villa Classic - 2000 - Senator 9B. Villa President 10.
Page 7
SUOMIFI YLEISTÄ Tämä tunnus merkitsee VAROITUS. Henkilö- ja/tai omaisuusvahinko voi olla seurauksena, ellei ohjeita tarkoin noudateta. SYMBOLIT Koneessa on seuraavat symbolit, jotka muistutta- vat käytössä vaadittavasta varovaisuudesta ja tark- kaavaisuudesta. Symbolit tarkoittavat: Varoitus! Lue käyttöohje ja turvaohjeet ennen ko- neen käyttöä. Varoitus! Varo sinkoutuvia esineitä. Pidä sivulliset kaukana. Varoitus! Käytä aina kuulosuojaimia. Varoitus! Tätä konetta ei ole tarkoitettu ajettavaksi...
Page 8
SUOMIFI ylös/taaksepäin. Ennen käyttöä - asenna musta moottoriluukku ko- nepeltiin. Leikkuria ei saa käyttää ilman konepel- tiä palo- ja puristusvammojen vaaran vuoksi. AKKU Akku on kuivaladattu, mikä merkitsee sitä, että ak- kuun on lisättävä akkuhappoa ennen käyttöä. Akkuhapon täyttäminen on tehtävä hy- vässä valaistuksessa, paikassa, jossa on saatavana rynsaasti huuhteluvettä. Happo on syövyttävää, Käytä kumin- käsineitä ja käsittele happoa erittäin varovasti, jotta sitä ei joudu vääriin paikkoihin....
Page 9
SUOMIFI Paina irtikytkentäpoljin pohjaan. Siirrä seisontajarruvipua oikealle ja päästä sen jälkeen poljin ylös. Seisontajarru vapautetaan painamalla kevyesti irti- kytkentäpoljinta. Jousikuormitteinen jarruvipu siirtyy silloin automaattisesti sivulle. 5. VOIMANOTTO (KYTKENTÄ) Vipu voimanoton kytkemiseksi eteenasennettuun työvälineeseen. Kaksi asentoa: 1. Vipu alhaalla - voimanotto irrotettuna. 2. Vipu ylhäällä - voimanotto kytkettynä. Vipu lukkiutuu tähän asentoon, jos istui- mella istuu henkilö, joka...
Page 10
SUOMIFI Huomioi tämä, jos kone on tarkoitus työntää käsin alas esim. perävaunusta tai rampilta. 11. KAASU/RIKASTIN Säädin moottorin pyörimisnopeuden säätämiseen sekä rikastamiseen kylmäkäynnistyksissä. 1. Joutokäynti. 2. Täyskaasu - koneella työskenneltäessä on aina käytettävä täyskaasua. Täyskaasu- asento sijaitsee n. 1 - 1,5 cm:n päässä uran alareunasta. 3. Rikastin - kylmän moottorin käynnistä- miseen. Rikastusasento sijaitsee alimpana urassa. 12. KÄYNNISTYSAVAIN Virtalukko, jota käytetään moottorin...
