Stiga MULTICLIP 46 S 46 SE 46 S EURO Swedish Version Manual
Here you can view all the pages of manual Stiga MULTICLIP 46 S 46 SE 46 S EURO Swedish Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA MULTICLIP 46 S 46 SE 46 S EURO 8211-0203-11
Page 2
2 SVENSKA S 12 34 F EE STOP N G I I EURO G ADDFULL 12 34 3.4. Multiclip 46 SE 2. ADD FULL FULL ADD 0,15 l. ADD FULL 7. Honda 6. Briggs & Stratton ES 45 8. Multiclip 46 S 5. Briggs & Stratton LS 45 1.
Page 3
3 SVENSKAS 3x STOP N G 9. Multiclip 46 SE10. Briggs & Stratton LS 45 11. Briggs & Stratton ES 45 3x 12. Honda 13.14. 15.16. I SS S FRONTREAR
Page 4
4 SVENSKA S 17. Briggs & Stratton LS 45 19. Honda20. 21.22. 18. Briggs & Stratton ES 45 0,75 mm Briggs & Stratton : 0,75 mm Honda: 0,7-0,8 mm 40 Nm

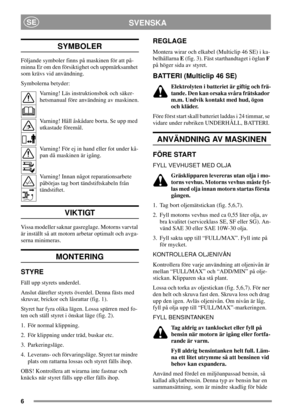

Page 5
6 SVENSKASE SYMBOLER Följande symboler finns på maskinen för att på- minna Er om den försiktighet och uppmärksamhet som krävs vid användning. Symbolerna betyder: Varning! Läs instruktionsbok och säker- hetsmanual före användning av maskinen. Varning! Håll åskådare borta. Se upp med utkastade föremål. Varning! För ej in hand eller fot under kå- pan då maskinen är igång. Varning! Innan något reparationsarbete påbörjas tag bort tändstiftskabeln från tändstiftet. VIKTIGT Vissa modeller saknar gasreglage....

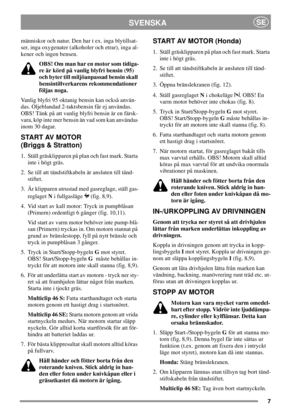

Page 6
7 SVENSKASE människor och natur. Den har t ex. inga blytillsat- ser, inga oxygenater (alkoholer och etrar), inga al- kener och ingen bensen. OBS! Om man har en motor som tidiga- re är körd på vanlig blyfri bensin (95) ochbytertillmiljöanpassadbensinskall bensintillverkarens rekommendationer följas noga. Vanlig blyfri 95 oktanig bensin kan också använ- das. Oljeblandad 2-taktsbensin får ej användas. OBS!Tänkpåattvanligblyfribensinärenfärsk- vara, köp inte mer bensin än vad som kan användas inom 30 dagar....

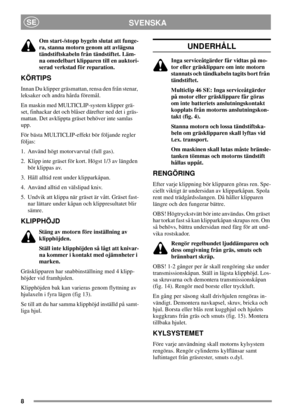

Page 7
8 SVENSKASE Om start-/stopp bygeln slutat att funge- ra, stanna motorn genom att avlägsna tändstiftskabeln från tändstiftet. Läm- na omedelbart klipparen till en auktori- serad verkstad för reparation. KÖRTIPS Innan Du klipper gräsmattan, rensa den från stenar, leksaker och andra hårda föremål. En maskin med MULTICLIP-system klipper grä- set, finhackar det och blåser därefter ned det i gräs- mattan. Det avklippta gräset behöver inte samlas upp. För bästa MULTICLIP-effekt bör följande regler följas: 1....

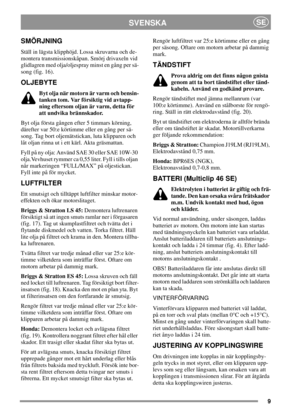

Page 8
9 SVENSKASE SMÖRJNING Ställ in lägsta klipphöjd. Lossa skruvarna och de- montera transmissionskåpan. Smörj drivaxeln vid glidlagren med olja/oljespray minst en gång per sä- song (fig. 16). OLJEBYTE Byt olja när motorn är varm och bensin- tanken tom. Var försiktig vid avtapp- ning eftersom oljan är varm, detta för att undvika brännskador. Byt olja första gången efter 5 timmars körning, därefter var 50:e körtimme eller en gång per sä- song. Tag bort oljemätstickan, luta klipparen och låt oljan rinna ut i...

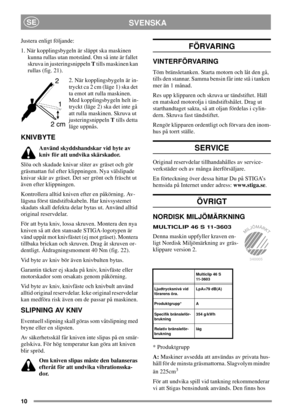

Page 9
10 SVENSKASE Justera enligt följande: 1. När kopplingsbygeln är släppt ska maskinen kunna rullas utan motstånd. Om så inte är fallet skruva in justeringsnippelnTtills maskinen kan rullas (fig. 21). 2. När kopplingsbygeln är in- tryckt ca 2 cm (läge 1) ska det ta emot att rulla maskinen. Med kopplingsbygeln helt in- tryckt (läge 2) ska det inte gå att rulla maskinen. Skruva ut justeringsnippelnTtills detta läge uppnås. KNIVBYTE Använd skyddshandskar vid byte av kniv för att undvika skärskador. Slöa och...

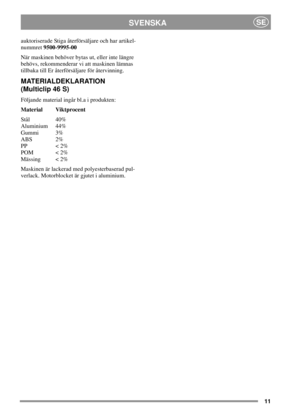

Page 10
11 SVENSKASE auktoriserade Stiga återförsäljare och har artikel- nummret9500-9995-00 När maskinen behöver bytas ut, eller inte längre behövs, rekommenderar vi att maskinen lämnas tillbaka till Er återförsäljare för återvinning. MATERIALDEKLARATION (Multiclip 46 S) Följande material ingår bl.a i produkten: Material Viktprocent Stål 40% Aluminium 44% Gummi 3% ABS 2% PP < 2% POM < 2% Mässing < 2% Maskinen är lackerad med polyesterbaserad pul- verlack. Motorblocket är gjutet i aluminium.
