Stiga Park 4WD COMFORT ROYAL PRESTIGE Danish Version Manual
Here you can view all the pages of manual Stiga Park 4WD COMFORT ROYAL PRESTIGE Danish Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK 4WD COMFORTROYAL PRESTIGE 8211-0562-01
Page 2
2 S T A B CF D E Royal Prestige GI K HJ P Q Comfort GK J I 2WD R 1 3 52 4 6
Page 3
3 4WD BA Max WRoyal V U x Comfort W Prestige W 7 9 118 10 12

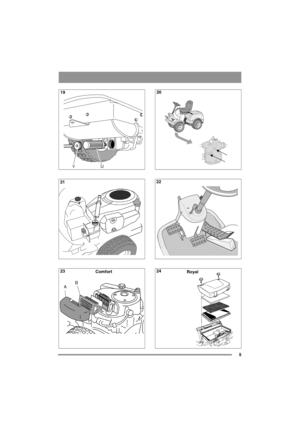

Page 4
4 Comfort Y Z Prestige YZ 0 1 Royal YZ 13 15 1714 16 18
Page 5
5 VU Comfort ABRoyal 19 21 2320 22 24

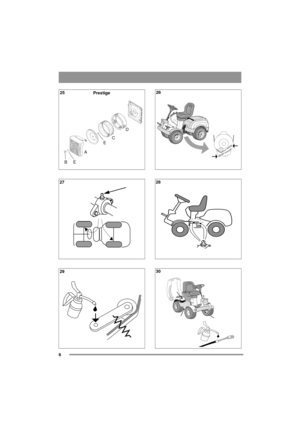

Page 6
6 AECD B E Prestige25 27 2926 28 30

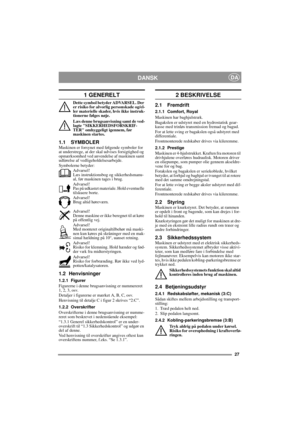

Page 7
27 DANSKDA 1 GENERELT Dette symbol betyder ADVARSEL. Der er risiko for alvorlig personskade og/el- ler materielle skader, hvis ikke instruk- tionerne følges nøje. Læs denne brugsanvisning samt de ved- lagte SIKKERHEDSFORSKRIF- TER omhyggeligt igennem, før maskinen startes. 1.1 SYMBOLERMaskinen er forsynet med følgende symboler for at understrege, at der skal udvises forsigtighed og opmærksomhed ved anvendelse af maskinen samt udførelse af vedligeholdelsesarbejde. Symbolerne betyder: Advarsel! Læs...

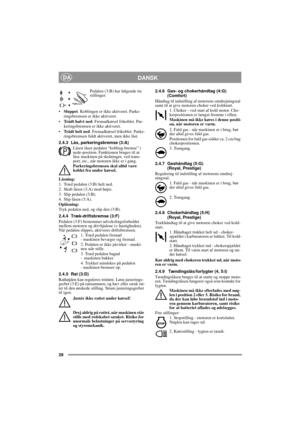

Page 8
28 DANSKDA Pedalen (3:B) har følgende tre stillinger: •Sluppet. Koblingen er ikke aktiveret. Parke- ringsbremsen er ikke aktiveret. •Trådt halvt ned. Fremadkørsel frikoblet. Par- keringsbremsen er ikke aktiveret. •Trådt helt ned. Fremadkørsel frikoblet. Parke- ringsbremsen fuldt aktiveret, men ikke låst. 2.4.3 Lås, parkeringsbremse (3:A) Låsen låser pedalen “kobling-bremse” i nede-position. Funktionen bruges til at låse maskinen på skråninger, ved trans- port, etc., når motoren ikke er i gang....

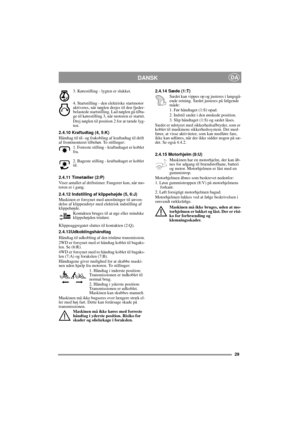

Page 9
29 DANSKDA 3. Kørestilling - lygten er slukket. 4. Startstilling - den elektriske startmotor aktiveres, når nøglen drejes til den fjeder- belastede startstilling. Lad nøglen gå tilba- ge til kørestilling 3, når motoren er startet. Drej nøglen til position 2 for at tænde lyg- ten. 2.4.10 Kraftudtag (4, 5:K) Håndtag til til- og frakobling af kraftudtag til drift af frontmonteret tilbehør. To stillinger: 1. Forreste stilling - kraftudtaget er koblet fra. 2. Bageste stilling - kraftudtaget er koblet til....

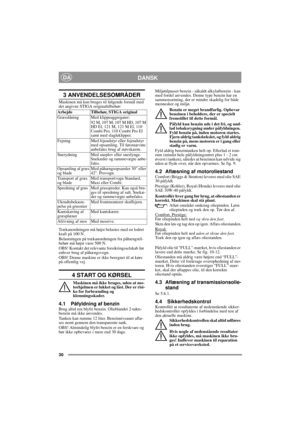

Page 10
30 DANSKDA 3 ANVENDELSESOMRÅDER Maskinen må kun bruges til følgende formål med det angivne STIGA originaltilbehør: Trækanordningen må højst belastes med en lodret kraft på 100 N. Belastningen på trækanordningen fra påhængstil- behør må højst være 500 N. OBS! Kontakt det relevante forsikringsselskab før enhver brug af påhængsvogn. OBS! Denne maskine er ikke beregnet til at køre på offentlig vej. 4 START OG KØRSEL Maskinen må ikke bruges, uden at mo- torhjelmen er lukket og låst. Der er risi- ko for...
