Stiga Park 4WD COMFORT ROYAL PRESTIGE Hungarian Version Manual
Here you can view all the pages of manual Stiga Park 4WD COMFORT ROYAL PRESTIGE Hungarian Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK 4WD COMFORTROYAL PRESTIGE 8211-0563-01
Page 2
2 S T A B CF D E Royal Prestige GI K HJ P Q Comfort GK J I 2WD R 1 3 52 4 6
Page 3
3 4WD BA Max WRoyal V U x Comfort W Prestige W 7 9 118 10 12
Page 4
4 Comfort Y Z Prestige YZ 0 1 Royal YZ 13 15 1714 16 18

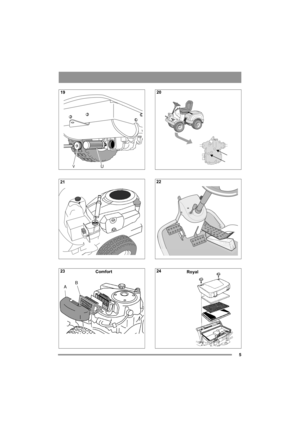

Page 5
5 VU Comfort ABRoyal 19 21 2320 22 24

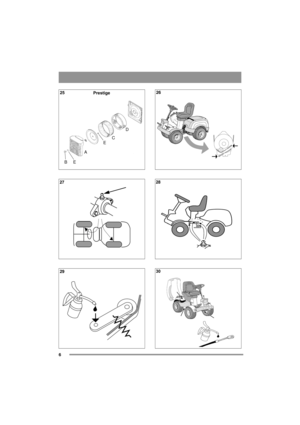

Page 6
6 AECD B E Prestige25 27 2926 28 30

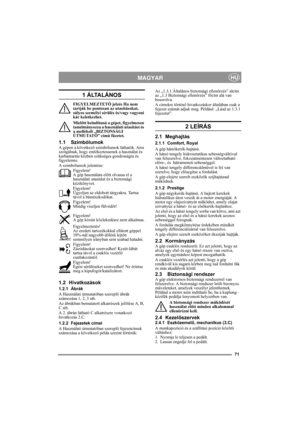

Page 7
71 MAGYARHU 1 ÁLTALÁNOS FIGYELMEZTETŐ jelzés Ha nem tartják be pontosan az utasításokat, súlyos személyi sérülés és/vagy vagyoni kár keletkezhet. Mielőtt beindítaná a gépet, figyelmesen tanulmányozza a használati utasítást és a mellékelt „BIZTONSÁGI ÚTMUTATÓ” című füzetet. 1.1 SzimbólumokA gépen a következő szimbólumok láthatók. Arra szolgálnak, hogy emlékeztessenek a használat és karbantartás közben szükséges gondosságra és figyelemre. A szimbólumok jelentése: Figyelem! A gép használata előtt...

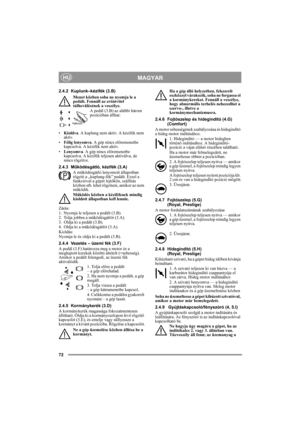

Page 8
72 MAGYARHU 2.4.2 Kuplunk–kézifék (3.B) Menet közben soha ne nyomja le a pedált. Fennáll az erőátvitel túlhevülésének a veszélye. A pedál (3.B) az alábbi három pozícióban állhat: •Kioldva. A kuplung nem aktív. A kézifék nem aktív. •Félig lenyomva. A gép nincs előremenetbe kapcsolva. A kézifék nem aktív. •Lenyomva. A gép nincs előremenetbe kapcsolva. A kézifék teljesen aktiválva, de nincs rögzítve. 2.4.3 Működésgátló, kézifék (3.A) A működésgátló lenyomott állapotban rögzíti a „kuplung-fék”...

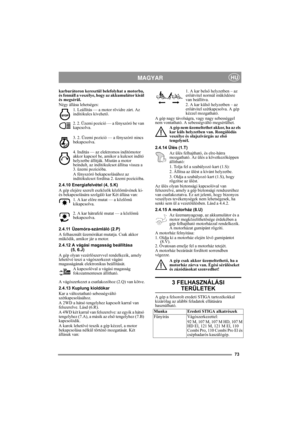

Page 9
73 MAGYARHU karburátoron keresztül belefolyhat a motorba, és fennáll a veszélye, hogy az akkumulátor kisül és megsérül. Négy állása lehetséges: 1. Leállítás — a motor rövidre zárt. Az indítókulcs kivehető. 2. 2. Üzemi pozíció — a fényszóró be van kapcsolva. 3. 2. Üzemi pozíció — a fényszóró nincs bekapcsolva. 4. Indítás — az elektromos indítómotor akkor kapcsol be, amikor a kulcsot indító helyzetbe állítják. Miután a motor beindult, az indítókulcsot állítsa vissza a 3. üzemi pozícióba. A...

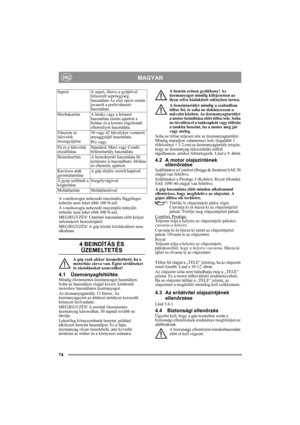

Page 10
74 MAGYARHU A vonóhorogra nehezedő maximális függőleges terhelés nem lehet több 100 N-nél. A vonóhorogra nehezedő maximális túlnyúló terhelés nem lehet több 500 N-nél. MEGJEGYZÉS! Utánfutó használata előtt kérjen információt biztosítójától. MEGJEGYZÉS! A gép közúti közlekedésre nem alkalmas. 4 BEINDÍTÁS ÉS ÜZEMELTETÉS A gép csak akkor üzemeltethető, ha a motorház zárva van. Égési sérüléseket és zúzódásokat szenvedhet! 4.1 ÜzemanyagfeltöltésMindig ólommentes üzemanyagot használjon. Soha ne...
