Stiga Park 4WD COMFORT ROYAL PRESTIGE Portuguese Version Manual

STIGA PARK
4WD
COMFORTROYAL
PRESTIGE
8211-0563-01

2
S T
A
B
CF
D
E
Royal Prestige
GI K
HJ
P
Q
Comfort
GK
J
I
2WD
R
1
3
52
4
6

3
4WD
BA
Max
WRoyal
V
U
x
Comfort
W
Prestige
W
7
9
118
10
12

4
Comfort
Y
Z
Prestige
YZ
0
1
Royal
YZ
13
15
1714
16
18

5

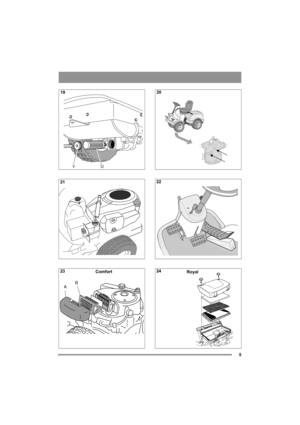

VU
Comfort
ABRoyal
19
21
2320
22
24

6

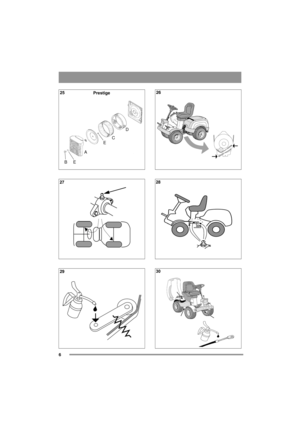

AECD
B
E
Prestige25
27
2926
28
30

28
PORTUGUÊSPT

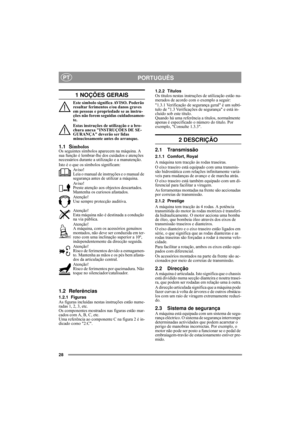

1 NOÇÕES GERAIS
Este símbolo significa AVISO. Poderão
resultar ferimentos e/ou danos graves
em pessoas e propriedade se as instru-
ções não forem seguidas cuidadosamen-
te.
Estas instruções de utilização e a bro-
chura anexa INSTRUÇÕES DE SE-
GURANÇA deverão ser lidas
minuciosamente antes do arranque.
1.1 SímbolosOs seguintes símbolos aparecem na máquina. A
sua função é lembrar-lhe dos cuidados e atenções
necessários durante a utilização e a manutenção.
Isto é o que os símbolos...

29
PORTUGUÊSPT

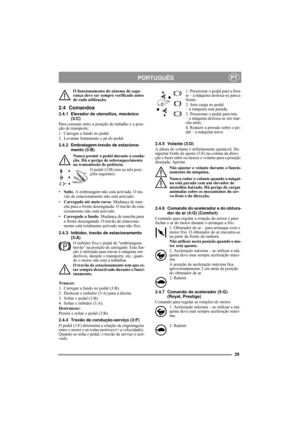

O funcionamento do sistema de segu-
rança deve ser sempre verificado antes
de cada utilização.
2.4 Comandos
2.4.1 Elevador de utensílios, mecânico
(3:C)
Para comutar entre a posição de trabalho e a posi-
ção de transporte:
1. Carregar a fundo no pedal.
2. Levantar lentamente o pé do pedal.
2.4.2 Embraiagem-travão de estaciona-
mento (3:B)
Nunca premir o pedal durante a condu-
ção. Há o perigo de sobreaquecimento
na transmissão de potência.
O pedal (3:B) tem as três posi-
ções...

30
PORTUGUÊSPT

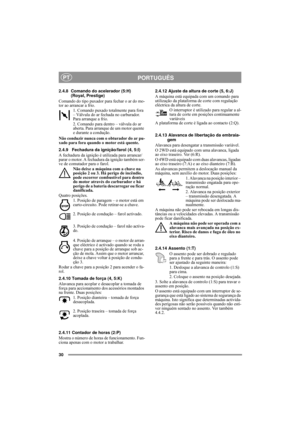

2.4.8 Comando do acelerador (5:H)
(Royal, Prestige)
Comando do tipo puxador para fechar o ar do mo-
tor ao arrancar a frio.
1. Comando puxado totalmente para fora
– Válvula do ar fechada no carburador.
Para arranque a frio.
2. Comando para dentro – válvula do ar
aberta. Para arranque de um motor quente
e durante a condução.
Não conduzir nunca com o obturador do ar pu-
xado para fora quando o motor está quente.
2.4.9 Fechadura da ignição/farol (4, 5:I)
A fechadura da ignição é...

31
PORTUGUÊSPT

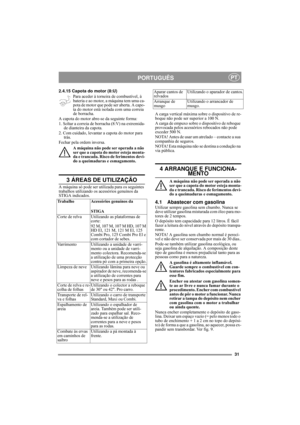

2.4.15 Capota do motor (8:U)
Para aceder à torneira de combustível, à
bateria e ao motor, a máquina tem uma ca-
pota de motor que pode ser aberta. A capo-
ta do motor está isolada com uma correia
de borracha.
A capota do motor abre-se da seguinte forma:
1. Soltar a correia de borracha (8:V) na extremida-
de dianteira da capota.
2. Com cuidado, levantar a capota do motor para
trás.
Fechar pela ordem inversa.
A máquina não pode ser operada a não
ser que a capota do motor esteja monta-
da...
