Stiga Park 4WD COMFORT ROYAL PRESTIGE Swedish Version Manual

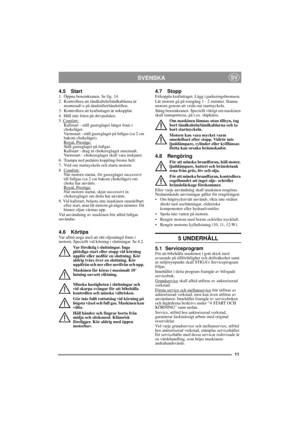

11
SVENSKASV
4.5 Start1.  Öppna bensinkranen. Se fig. 14.
2.  Kontrollera att tändkabeln/tändkablarna är
monterad/-e på tändstiftet/tändstiften.
3. Kontrollera att kraftuttaget är urkopplat.
4.  Håll inte foten på drivpedalen.
5. Comfort:
Kallstart - ställ gasreglaget längst fram i
chokeläget.
Varmstart - ställ gasreglaget på fullgas (ca 2 cm
bakom chokeläget).
Royal, Prestige:
Ställ gasreglaget på fullgas.
Kallstart - drag ut chokereglaget maximalt.
Varmstart - chokereglaget skall vara...

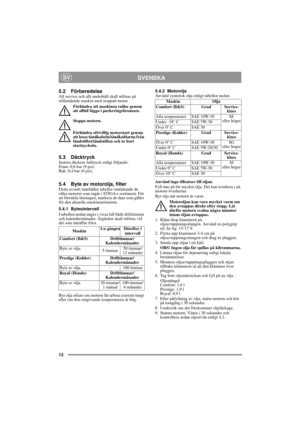

12
SVENSKASV
5.2 FörberedelseAll service och allt underhåll skall utföras på
stillastående maskin med stoppad motor.
Förhindra att maskinen rullar genom
att alltid lägga i parkeringsbromsen.
Stoppa motorn.
Förhindra ofrivillig motorstart genom
att lossa tändkabeln/tändkablarna från
tändstiftet/tändstiften och ta bort
startnyckeln.
5.3 DäcktryckJustera däckens lufttryck enligt följande:
Fram: 0,6 bar (9 psi).
Bak: 0,4 bar (6 psi).
5.4 Byte av motorolja, filterDetta avsnitt innehåller tabeller...

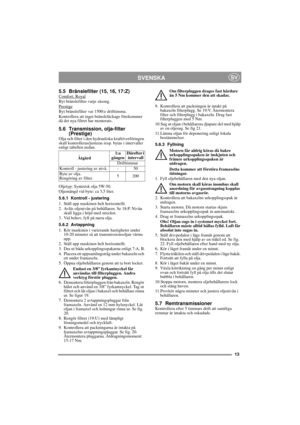

13
SVENSKASV
5.5 Bränslefilter (15, 16, 17:Z)Comfort, RoyalByt bränslefilter varje säsong.
Prestige
Byt bränslefilter var 1500:e drifttimma.
Kontrollera att inget bränsleläckage förekommer
då det nya filtret har monterats.
5.6 Transmission, olja-filter
(Prestige)
Olja och filter i den hydrauliska kraftöverföringen
skall kontrolleras/justeras resp. bytas i intervaller
enligt tabellen nedan.
Oljetyp: Syntetisk olja 5W-50.
Oljemängd vid byte: ca 3,5 liter.
5.6.1 Kontroll - justering
1. Ställ upp maskinen...

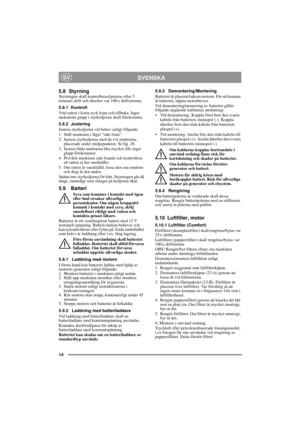

14
SVENSKASV
5.8 StyrningStyrningen skall kontrolleras/justeras efter 5
timmars drift och därefter var 100:e driftstimma.
5.8.1 Kontroll
Vrid ratten i korta ryck fram och tillbaka. Inget
mekaniskt glapp i styrkedjorna skall förekomma.
5.8.2 Justering
Justera styrkedjorna vid behov enligt följande:
1. Ställ maskinen i läget “rakt fram”.
2. Justera styrkedjorna med de två muttrarna,
placerade under midjepunkten. Se fig. 26.
3. Justera båda muttrarna lika mycket tills inget
glapp förekommer.
4. Provkör...

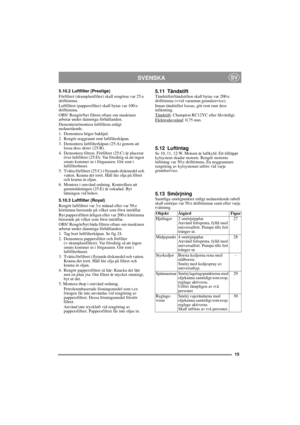

15
SVENSKASV
5.10.2 Luftfilter (Prestige)
Förfiltret (skumplastfilter) skall rengöras var 25:e
drifttimma.
Luftfiltret (pappersfilter) skall bytas var 100:e
drifttimma.
OBS! Rengör/byt filtren oftare om maskinen
arbetar under dammiga förhållanden.
Demontera/montera luftfiltren enligt
nedanstående.
1. Demontera höger bakhjul.
2. Rengör noggrannt runt luftfilterkåpan.
3. Demontera luftfilterkåpan (25:A) genom att
lossa dess skruv (25:B).
4.  Demontera filtren. Förfiltret (25:C) är placerat
över...

16
SVENSKASV
5.14 SäkringarOm något av felen nedan uppstår, byt aktuell
säkring. Se fig. 13.
6 PATENT - MÖNSTERSKYDD
Denna maskin eller delar därav omfattas av
följande patent och mönsterskydd:
SE9901091-0, SE9901730-3, SE9401745-6,
US595 7497, FR772384, DE69520215.4,
GB772384, SE0301072-5, SE04/000239 (PCT),
SE0401554-1, SE0501599-5.
GGP förbehåller sig rätten att förändra produkten
utan föregående meddelande. Fel Säkring
Motorn startar ej eller startar och
stoppar omedelbart. Batteriet är...

www.stiga.com
GGP Sweden AB · Box 1006 · SE-573 28 TRANÅS
