Viking Lawn Mower MF 860, MF 880 Instructions Manual

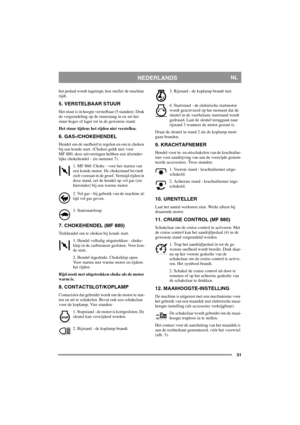

31
NEDERLANDSNL
het pedaal wordt ingetrapt, hoe sneller de machine
rijdt.
5. VERSTELBAAR STUUR
Het stuur is in hoogte verstelbaar (5 standen). Druk
de vergrendeling op de stuurstang in en zet het
stuur hoger of lager tot in de gewenste stand.
Het stuur tijdens het rijden niet verstellen.
6. GAS-/CHOKEHENDEL
Hendel om de snelheid te regelen en om te choken
bij een koude start. (Choken geldt niet voor
MF 880, deze uitvoeringen hebben een afzonder-
lijke chokehendel - zie nummer 7).
1. MF 860: Choke...

32
NEDERLANDSNL
13. ONTKOPPELINGSHENDEL
Hendel om de traploze transmissie uit te schake-
len. Hiermee kunt u de machine handmatig ver-
plaatsen zonder de motor te gebruiken. Twee
standen:
1. Hendel naar achteren - trans-
missie ingeschakeld voor nor-
maal gebruik.
2. Hendel naar voren - transmis-
sie uitgeschakeld. De machine
kan handmatig worden ver-
plaatst.
De machine mag niet over lange afstanden of met
hoge snelheid gesleept worden. Hierdoor kan de
versnellingsbak beschadigd worden.
14....

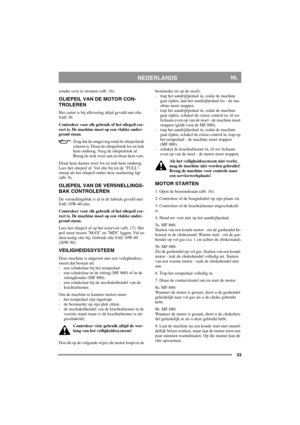

33
NEDERLANDSNL
zonder over te stromen (afb. 16).
OLIEPEIL VAN DE MOTOR CON-
TROLEREN
Het carter is bij aflevering altijd gevuld met olie
SAE 30.
Controleer voor elk gebruik of het oliepeil cor-
rect is. De machine moet op een vlakke onder-
grond staan.
Zorg dat de omgeving rond de oliepeilstok
schoon is. Draai de oliepeilstok los en trek
hem omhoog. Veeg de oliepeilstok af.
Breng de stok weer aan en draai hem vast.
Draai hem daarna weer los en trek hem omhoog.
Lees het oliepeil af. Vul olie bij...

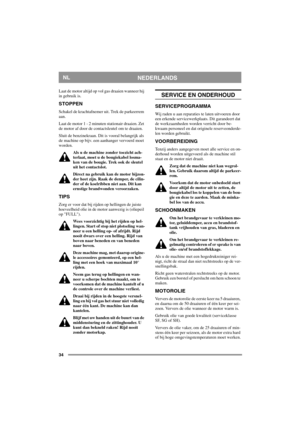

34
NEDERLANDSNL
Laat de motor altijd op vol gas draaien wanneer hij
in gebruik is.
STOPPEN
Schakel de krachtafnemer uit. Trek de parkeerrem
aan.
Laat de motor 1 - 2 minuten stationair draaien. Zet
de motor af door de contactsleutel om te draaien.
Sluit de benzinekraan. Dit is vooral belangrijk als
de machine op bijv. een aanhanger vervoerd moet
worden.
Als u de machine zonder toezicht ach-
terlaat, moet u de bougiekabel losma-
ken van de bougie. Trek ook de sleutel
uit het contactslot.
Direct na...

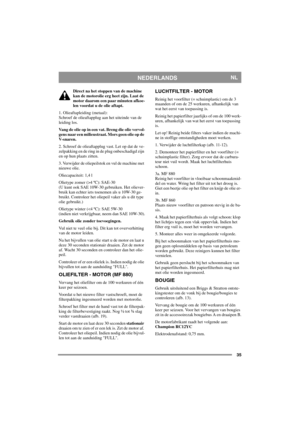

35
NEDERLANDSNL
Direct na het stoppen van de machine
kan de motorolie erg heet zijn. Laat de
motor daarom een paar minuten afkoe-
len voordat u de olie aftapt.
1. Olieaftapleiding (metaal):
Schroef de olieaftapplug aan het uiteinde van de
leiding los.
Vang de olie op in een vat. Breng die olie vervol-
gens naar een milieustraat. Mors geen olie op de
V-snaren.
2. Schroef de olieaftapplug vast. Let op dat de ve-
zelpakking en de ring in de plug onbeschadigd zijn
en op hun plaats zitten.
3. Verwijder...

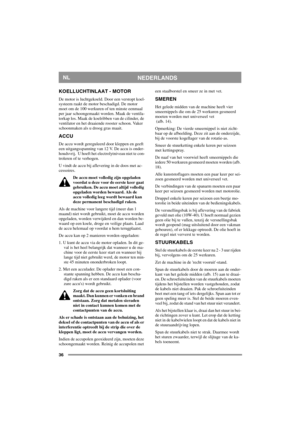

36
NEDERLANDSNL
KOELLUCHTINLAAT - MOTOR
De motor is luchtgekoeld. Door een verstopt koel-
systeem raakt de motor beschadigd. De motor
moet om de 100 werkuren of ten minste eenmaal
per jaar schoongemaakt worden. Maak de ventila-
torkap los. Maak de koelribben van de cilinder, de
ventilator en het draaiende rooster schoon. Vaker
schoonmaken als u droog gras maait.
ACCU
De accu wordt gereguleerd door kleppen en geeft
een uitgangsspanning van 12 V. De accu is onder-
houdsvrij.  U hoeft het...

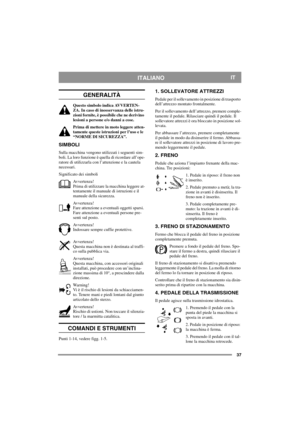

37
ITALIANOIT
GENERALITÀ
Questo simbolo indica AVVERTEN-
ZA. In caso di inosservanza delle istru-
zioni fornite, è possibile che ne derivino
lesioni a persone e/o danni a cose.
Prima di mettere in moto leggere atten-
tamente queste istruzioni per l’uso e le
“NORME DI SICUREZZA”.
SIMBOLI
Sulla macchina vengono utilizzati i seguenti sim-
boli. La loro funzione è quella di ricordare all’ope-
ratore di utilizzarla con l’attenzione e la cautela
necessari.
Significato dei simboli
Avvertenza!
Prima di...

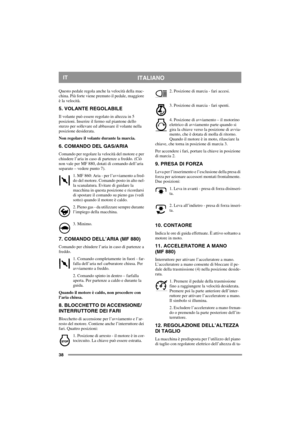

38
ITALIANOIT
Questo pedale regola anche la velocità della mac-
china. Più forte viene premuto il pedale, maggiore
è la velocità.
5. VOLANTE REGOLABILE
Il volante può essere regolato in altezza in 5
posizioni. Inserire il fermo sul piantone dello
sterzo per sollevare ed abbassare il volante nella
posizione desiderata.
Non regolare il volante durante la marcia.
6. COMANDO DEL GAS/ARIA
Comando per regolare la velocità del motore e per
chiudere l’aria in caso di partenze a freddo. (Ciò
non vale per...

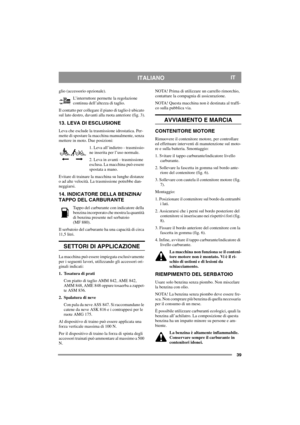

39
ITALIANOIT
glio (accessorio opzionale).
L’interruttore permette la regolazione
continua dell’altezza di taglio.
Il contatto per collegare il piano di taglio è ubicato
sul lato destro, davanti alla ruota anteriore (fig. 3).
13. LEVA DI ESCLUSIONE
Leva che esclude la trasmissione idrostatica. Per-
mette di spostare la macchina manualmente, senza
mettere in moto. Due posizioni:
1. Leva all’indietro - trasmissio-
ne inserita per l’uso normale.
2. Leva in avanti - trasmissione
esclusa. La macchina...

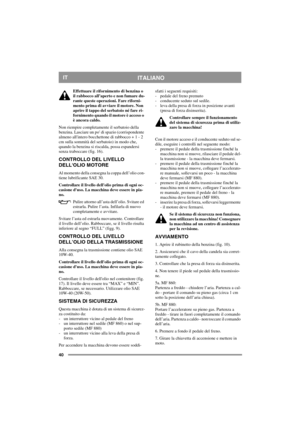

40
ITALIANOIT
Effettuare il rifornimento di benzina o
il rabbocco all’aperto e non fumare du-
rante queste operazioni. Fare riforni-
mento prima di avviare il motore. Non
aprire il tappo del serbatoio né fare ri-
fornimento quando il motore è acceso o
è ancora caldo.
Non riempire completamente il serbatoio della
benzina. Lasciare un po di spazio (corrispondente
almeno allintero bocchettone di rabbocco + 1 - 2
cm sulla sommità del serbatoio) in modo che,
quando la benzina si riscalda, possa...
