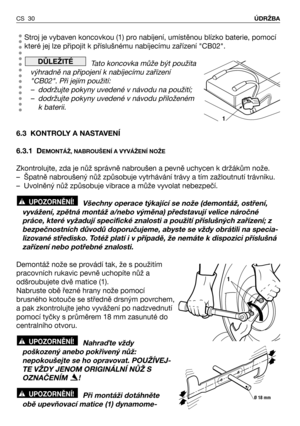

Stroj je vybaven koncovkou (1) pro nabíjení, umístěnou blízko baterie, pomocí
které jej lze připojit k příslušnému nabíjecímu zařízení "CB02".
Tato koncovka může být použita
výhradně na připojení k nabíjecímu zařízení
"CB02". Při jejím použití:
– dodržujte pokyny uvedené v návodu na použití;
– dodržujte pokyny uvedené v návodu přiloženém
k baterii.
6.3 KONTROLY A NASTAVENÍ
6.3.1 D
EMONTÁŽ, NABROUŠENÍ A VYVÁŽENÍ NOŽE
Zkontrolujte, zda je nůž správně nabroušen a pevně uchycen k držákům...

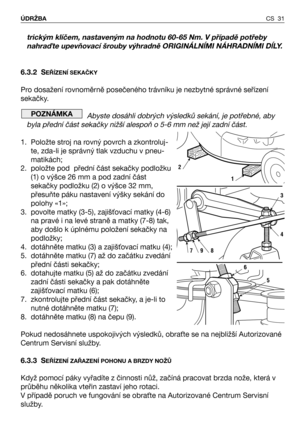

CS 31 ÚDRŽBA
trickým klíčem, nastaveným na hodnotu 60-65 Nm. V případě potřeby
nahra;te upevňovací šrouby výhradně ORIGINÁLNĺMI NÁHRADNĺMI DĺLY.
6.3.2 S
EŘĺZENĺ SEKAČKY
Pro dosažení rovnoměrně posečeného trávníku je nezbytné správné seřízení
sekačky.
Abyste dosáhli dobrých výsledků sekání, je potřebné, aby
byla přední část sekačky nižší alespoň o 5-6 mm než její zadní část.
1. Položte stroj na rovný povrch a zkontroluj-
te, zda-li je správný tlak vzduchu v pneu-
matikách;
2. položte pod  přední část...

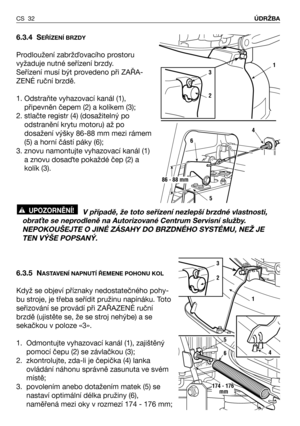

6.3.4 SEŘÍZENÍ BRZDY
Prodloužení zabržQovacího prostoru
vyžaduje nutné seřízení brzdy.
Seřízení musí být provedeno při ZAŘA-
ZENÉ ruční brzdě.
1. Odstraňte vyhazovací kanál (1),
připevněn čepem (2) a kolíkem (3);
2. stlačte registr (4) (dosažitelný po
odstranění krytu motoru) až po
dosažení výšky 86-88 mm mezi rámem
(5) a horní částí páky (6);
3. znovu namontujte vyhazovací kanál (1)
a znovu dosaQte pokaždé čep (2) a
kolík (3).
V případě, že toto seřízení nezlepší brzdné vlastnosti,
obradte se...

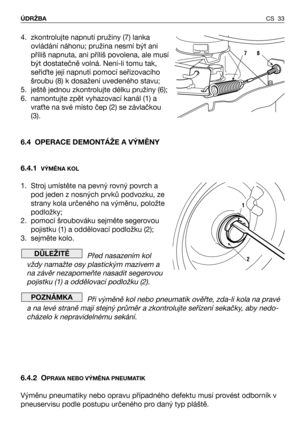

CS 33 ÚDRŽBA
4. zkontrolujte napnutí pružiny (7) lanka
ovládání náhonu; pružina nesmí být ani
příliš napnuta, ani příliš povolena, ale musí
být dostatečně volná. Není-li tomu tak,
seřiQte její napnutí pomocí seřizovacího
šroubu (8) k dosažení uvedeného stavu;
5. ještě jednou zkontrolujte délku pružiny (6);
6. namontujte zpět vyhazovací kanál (1) a
vra0te na své místo čep (2) se závlačkou
(3).
6.4 OPERACE DEMONTÁŽE A VÝMĚNY
6.4.1
VÝMĚNA KOL
1. Stroj umístěte na pevný rovný povrch a
pod jeden z nosných...

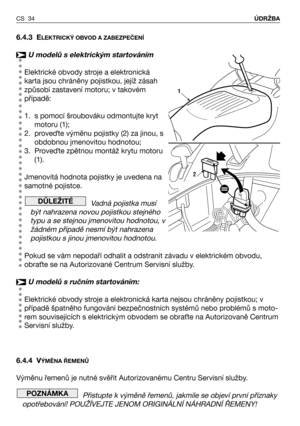

6.4.3 ELEKTRICKÝ OBVOD A ZABEZPEČENÍ
U modelů s elektrickým startováním
Elektrické obvody stroje a elektronická
karta jsou chráněny pojistkou, jejíž zásah
způsobí zastavení motoru; v takovém
případě:
1. s pomocí šroubováku odmontujte kryt
motoru (1);
2. proveQte výměnu pojistky (2) za jinou, s
obdobnou jmenovitou hodnotou;
3. ProveQte zpětnou montáž krytu motoru
(1).
Jmenovitá hodnota pojistky je uvedena na
samotné pojistce.
Vadná pojistka musí
být nahrazena novou pojistkou stejného
typu a se stejnou...

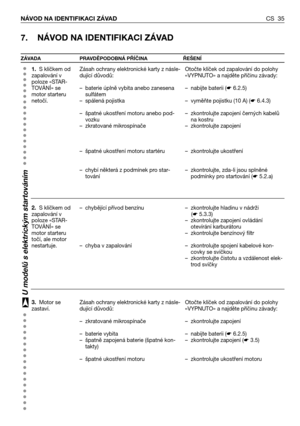

CS 35 NÁVOD NA IDENTIFIKACI ZÁVAD
7. NÁVOD NA IDENTIFIKACI ZÁVAD
ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ
1.S klíčkem od
zapalování v
poloze «STAR-
TOVÁNÍ» se
motor starteru
netočí.
2.S klíčkem od
zapalování v
poloze «STAR-
TOVÁNÍ» se
motor starteru
točí, ale motor
nestartuje.
3.Motor se
zastaví.Zásah ochrany elektronické karty z násle-
dující důvodů:
– baterie úplně vybita anebo zanesena
sulfátem
– spálená pojistka
– špatné ukostření motoru anebo pod-
vozku
– zkratované mikrospínače
– špatné ukostření...

ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

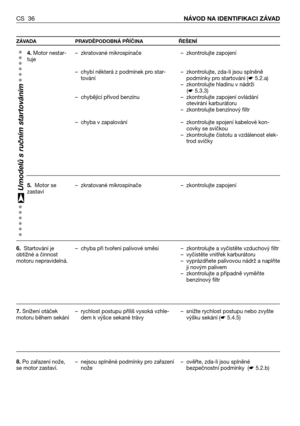

CS 36NÁVOD NA IDENTIFIKACI ZÁVAD
4. Motor nestar-
tuje
5. Motor se
zastaví
6.Startování je
obtížné a činnost
motoru nepravidelná.
7. Snížení otáček
motoru během sekání
8.Po zařazení nože,
se motor zastaví.– zkratované mikrospínače
– chybí některá z podmínek pro star-
tování
– chybějící přívod benzínu
– chyba v zapalování
– zkratované mikrospínače
– chyba při tvoření palivové směsi
– rychlost postupu příliš vysoká vzhle-
dem k výšce sekané trávy
– nejsou splněné...

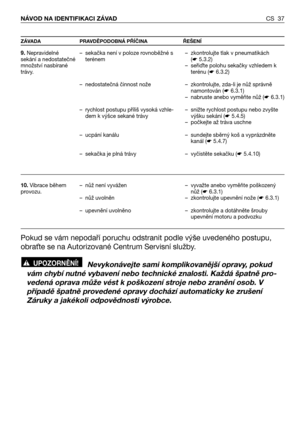

CS 37 NÁVOD NA IDENTIFIKACI ZÁVAD
ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ
– zkontrolujte tlak v pneumatikách
(☛5.3.2)
– seřiQte polohu sekačky vzhledem k
terénu (☛6.3.2)
– zkontrolujte, zda-li je nůž správně
namontován (☛6.3.1)
– nabruste anebo vyměňte nůž (☛6.3.1)
– snižte rychlost postupu nebo zvyšte
výšku sekání (☛5.4.5)
– počkejte až tráva uschne
– sundejte sběrný koš a vyprázdněte
kanál (☛5.4.7)
– vyčistěte sekačku (☛5.4.10)
– vyvažte anebo vyměňte poškozený
nůž (☛6.3.1)
– zkontrolujte upevnění nože...

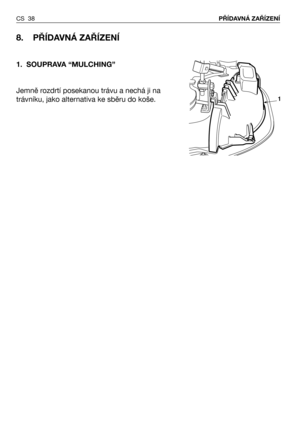

CS 38PŘÍDAVNÁ ZAŘÍZENÍ
8. PŘÍDAVNÁ ZAŘÍZENÍ
1.SOUPRAVA “MULCHING”
Jemně rozdrtí posekanou trávu a nechá ji na
trávníku, jako alternativa ke sběru do koše.
1

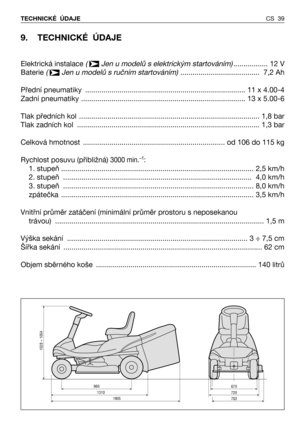

CS 39 TECHNICKÉ  ÚDAJE
9. TECHNICKÉ  ÚDAJE
Elektrická instalace (  Jen u modelů s elektrickým startováním)................. 12 V
Baterie (  Jen u modelů s ručním startováním)....................................... 7,2 Ah
Přední pneumatiky  ............................................................................... 11 x 4.00-4
Zadní pneumatiky ................................................................................. 13 x 5.00-6
Tlak předních kol...
