Hyundai H Lcd1912 Instruction Manual

11
Operation
MOVEPROGRAM EDIT
Name
01
02
03
04
05
06
07
08
09
10 11
12
13
14
15
16
17
18
19
2021
22
23
24
25
26
27
28
29
30
Lock
Fav
Insert
EXIT
•  Name
Highlight the needed channel. Press GREEN
button; then press
/ buttons to
select a symbol. Press GREEN button again;
then press
/ buttons to select the next
symbol. Press GREEN button to confirm.
Maximum 5 symbols are possible for the name. •  Lock
Highlight the needed channel. Press RED
button; the current program will be locked and
could not...

1213
OperationGeneral information
PC Setup (only in VGA mode)
PC SETUP
MOVE SELECT EXIT
H-POSITION
V-POSITION
CLOCK
PHASE
AUTO ADJUST
•  H-Position/V-Position: adjust horizontal
and vertical position of the image. •  Clock: adjust the image frequency
manually. •  Phase: adjust the phase manually.
•  Auto adjust: automatical setting of the
parameters.
  In this manual, the OSD Menu maybe
changed and different from your real TV’s
screen shown without further notice. This
manual is just a sample to...

1213
OperationGeneral information
Troubleshooting
Below is a table describing simple measures that can help you eliminate most problems likely
to emerge when this unit is in use. If below measures do not help, turn to a service center or to the
nearest dealer.
Symptom Cause Solution
No picture, no
sound, and no
indicator light The power cord is not plugged in.
Contrast, brightness, sharpness, color
and volume are all in the minimum
value or TV is in mute mode. Plug the power cord in.
Alter the...

14

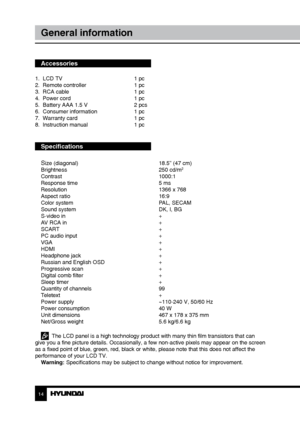

General information
Accessories
1.  LCD TV     1 pc
2.  Remote controller    1 pc
3.  RCA cable      1 pc
4.  Power cord      1 pc
5.  Battery AAA 1.5 V    2 pcs
6.  Consumer information    1 pc
7.  Warranty card      1 pc
8.  Instruction manual    1 pc
Specifications
S
ize (diagonal)        18.5” (47 cm)
Brightness        250 cd/m2
Contrast       1000:1
Response time        5 ms
Resolution        1366 x 768
Aspect ratio        16:9
Color system        PAL, SECAM
Sound system        DK, I, BG
S-video...

15
Содержание
Уважаемый покупатель!Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо-
пасно пользоваться приобретенным устройством, рекомендуется тщательно изучить
настоящее руководство перед подключением и эксплуатацией изделия. Со храняйте
руководство для использования в будущем.
Содержание
Перед началом эксплуатации
Утилизация изделия
Меры предосторожности
Установка и подключение
Подключение Подключение внешней антенны
Прочие подключения
Управление устройством
Элементы...

16
Перед началом эксплуатации
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку. Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке,...

17
Перед началом эксплуатации
пульте дистанционного управления. Ни в
коем случае не снимайте заднюю панель
и не пытайтесь самостоятельно проводить
техническое обслуживание устройства,
так как существует опасность поражения
электрическим током, а также возможно
возникновение неисправностей.•  Не устанавливайте устройство на
непрочные или неровные поверхности,
тележки, стойки, треноги, кронштейны
или столы. Устройство может упасть, в
результате чего могут возникнуть неисправ-
ности или произойти...

1819
ПодключениеУправление устройством
Подключение
Подключение внешней антенны
Подсоедините антенну к соответствую-
щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.
Прочие подключения•  Подсоедините источник аудио сигнала
(DVD, VCDR, CAMCORDER и ПК) к соот-
ветствующим аудио разъемам ‘L’ (Левый) и
‘R’ (Правый). •  Композитный видео разъем предна -
значен для получения сигналов в системе
цветности PAL, NTSC, SECAM. Композитный
видео вход телевизора подсоединяется...

1819
ПодключениеУправление устройством
Элементы управления
Передняя панель
     1. Индикатор питания
      2. Сенсор ПДУ
Задняя панель
1
2
1. Кнопка TV/AV
2. Кнопка CH+/UP
3. Кнопка CH-/DOWN
4. Кнопка VOL+/RIGHT
5. Кнопка VOL-/LEFT
6. Вход шнура питания 7. Кнопка MENU
8. Кнопка POWER
9. Вход HDMI
10. Вход VGA
11. Разъем SCART
12. Вход S-Video
13. Композитный видеовход
14. Аудиовход (правый)
15. Аудиовход (левый)
16. Компьютерный аудиовход
17. Разъем для наушников
18. Разъем для антенны
9
10
11
12
13
14...

2021
Управление устройствомУправление устройством
Пульт дистанционного управления

1.  Кнопка POWER
2.  Кнопки с цифрами
3.  Кнопка ASPECT
4.  Кнопки VOL+/VOL-
5.  Кнопка DISPLAY
6.  Кнопка ENTER/кнопки курсора (
///)
7.  Кнопка MENU
8.  Кнопка P.MODE
9.  Кнопка INPUT
10. Кнопка HOLD
11. Кнопка TEXT
12. Кнопка INDEX
13. Кнопка SIZE 14.  Кнопка RED
15.  Кнопка GREEN
16.  Кнопка AUTO
17.  Кнопка MUTE
18.  Кнопка
19.  Кнопка NICAM
20.  Кнопки CH+/CH-
21.  Кнопка EXIT
22.  Кнопка S.MODE
23.  Кнопка...
