Hyundai H Led2202 F Instruction Manual

11
General information

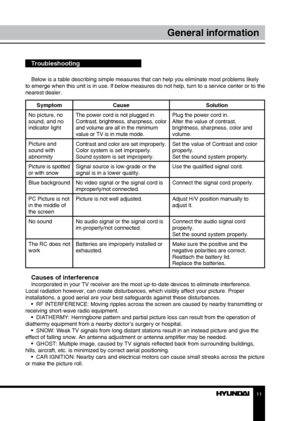

Troubleshooting
Below is a table describing simple measures that can help you eliminate most problems likely
to emerge when this unit is in use. If below measures do not help, turn to a service center or to the
nearest dealer.
Symptom Cause Solution
No picture, no
sound, and no
indicator light The power cord is not plugged in.
Contrast, brightness, sharpness, color
and volume are all in the minimum
value or TV is in mute mode. Plug the power cord in.
Alter the value of...

1213
General informationСодержание

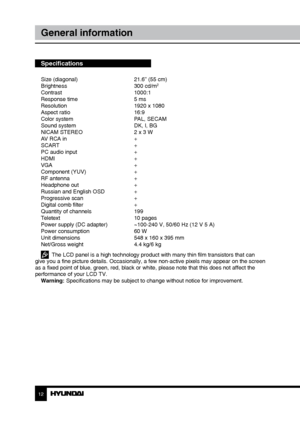

Specifications
Size (diagonal)     21.6” (55 cm)
Brightness      300 cd/m2
Contrast     1000:1
Response time      5 ms
Resolution      1920 x 1080
Aspect ratio      16:9
Color system      PAL, SECAM
Sound system      DK, I, BG
NICAM STEREO      2 x 3 W
AV RCA in      +
SCART       +
PC audio input       +
HDMI        +
VGA        +
Component (YUV)    +
RF antenna      +
Headphone out      +
Russian and English OSD    +
Progressive scan     +
Digital comb filter     +...

1213
General informationСодержание

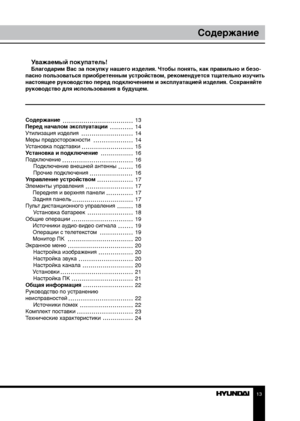

Уважаемый покупатель!Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо-
пасно пользоваться приобретенным устройством, рекомендуется тщательно изучить
настоящее руководство перед подключением и эксплуатацией изделия. Со храняйте
руководство для использования в будущем.
Содержание
Перед началом эксплуатации
Утилизация изделия
Меры предосторожности
Установка подставки
Установка и подключение
Подключение Подключение внешней антенны
Прочие...

14

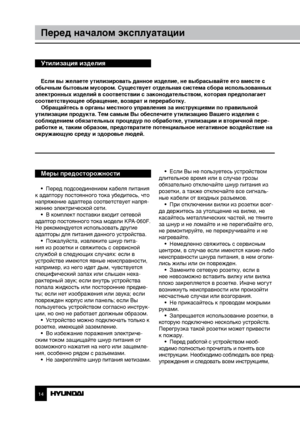

Перед началом эксплуатации
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку. Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке,...

15

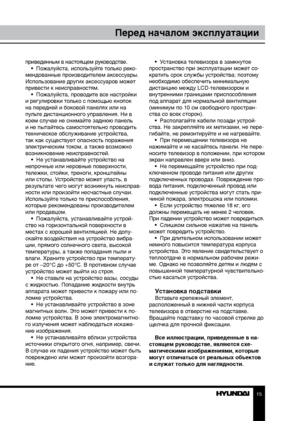

Перед началом эксплуатации
приведенным в настоящем руководстве.•  Пожалуйста, используйте только реко-
мендованные производителем аксессуары.
Использование других аксессуаров может
привести к неисправностям. •  Пожалуйста, проводите все настройки
и регулировки только с помощью кнопок
на передней и боковой панелях или на
пульте дистанционного управления. Ни в
коем случае не снимайте заднюю панель
и не пытайтесь самостоятельно проводить
техническое обслуживание устройства,
так как существует...

16

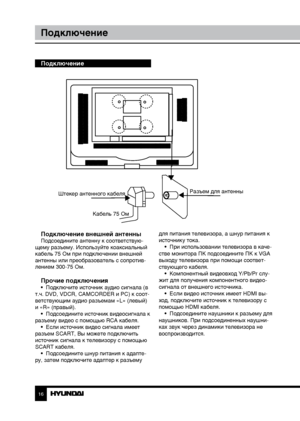

Подключение
Подключение
Подключение внешней антенны
Подсоедините антенну к соответствую-
щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны или преобразователь с сопротив-
лением 300-75 Ом.
Прочие подключения•  Подключите источник аудио сигнала (в
т.ч. DVD, VDCR, CAMCORDER и PC) к соот-
ветствующим аудио разъемам «L» (левый)
и «R» (правый). •  Подсоедините источник видеосигнала к
разъему видео с помощью RCA кабеля. •  Если источник видео сигнала имеет
разъем...

17

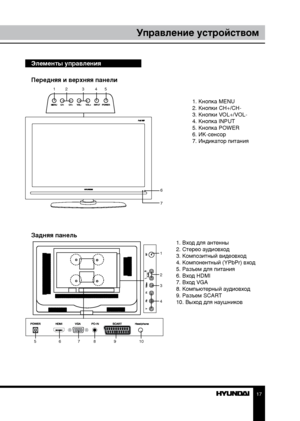

Управление устройством
Элементы управления
Передняя и верхняя панели
1. Вход для антенны
2. Стерео аудиовход
3. Композитный видеовход
4. Компонентный (YPbPr) вход
5. Разъем для питания
6. Вход HDMI
7. Вход VGA
8. Компьютерный аудиовход
9. Разъем SCART
10. Выход для наушников

            1. Кнопка MENU
              2. Кнопки CH+/CH-
              3. Кнопки VOL+/VOL-
              4. Кнопка INPUT
              5. Кнопка POWER
              6. ИК-сенсор
              7. Индикатор...

1819
Управление устройствомУправление устройством

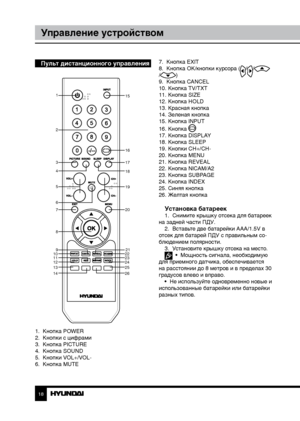

Пульт дистанционного управления

1.  Кнопка POWER
2.  Кнопки с цифрами
3.  Кнопка PICTURE
4.  Кнопка SOUND
5.  Кнопки VOL+/VOL-
6.  Кнопка MUTE 7.  Кнопка EXIT
8.  Кнопка OK/кнопки курсора (
///)
9.  Кнопка CANCEL
10. Кнопка TV/TXT
11. Кнопка SIZE
12. Кнопка HOLD
13. Красная кнопка
14. Зеленая кнопка
15. Кнопка INPUT
16. Кнопка
17. Кнопка DISPLAY
18. Кнопка SLEEP
19. Кнопки CH+/CH-
20. Кнопка MENU
21. Кнопка REVEAL
22. Кнопка NICAM/A2
23. Кнопка...

1819
Управление устройствомУправление устройством

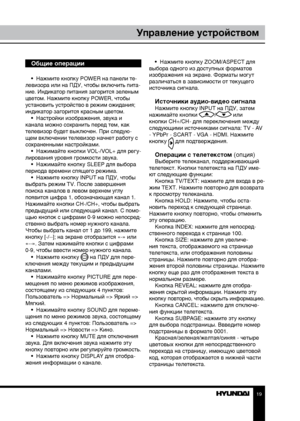

Общие операции
•  Нажмите кнопку POWER на панели те-
левизора или на ПДУ, чтобы включить пита-
ние. Индикатор питания загорится зеленым
цветом. Нажмите кнопку POWER, чтобы
установить устройство в режим ожидания;
индикатор загорится красным цветом. •  Настройки изображения, звука и
канала можно сохранить перед тем, как
телевизор будет выключен. При следую-
щем включении телевизор начнет работу с
сохраненными настройками. •  Нажимайте кнопки VOL-/VOL+...

2021
Управление устройствомУправление устройством

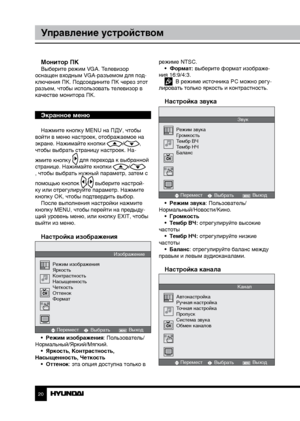

Монитор ПКВыберите режим VGA. Телевизор
оснащен входным VGA-разъемом для под-
ключения ПК. Подсоедините ПК через этот
разъем, чтобы использовать телевизор в
качестве монитора ПК.
Экранное меню
Нажмите кнопку MENU на ПДУ, чтобы
войти в меню настроек, отображаемое на
экране. Нажимайте кнопки
/,
чтобы выбрать страницу настроек. На-
жмите кнопку
 для перехода к выбранной
странице. Нажимайте кнопки /, чтобы выбрать нужный параметр, затем с
помощью...
