Lawn Tractor 8211 0276 05 Stiga Park Pro20 Pro16 Royal President Comfort Operators Manual Portuguese Version

STIGA PARK
PRO 20
PRO 16ROYAL
PRESIDENT
COMFORT
8211-0276-05

PA R K
1819
3
4
6
5
1
15
1. 2.
3.

PA R K
7
1411
9
1411
8
9
16
15
7
13
11
9
14
7
15
16
8
148
9
16
15
7
13
12
18
17
2
4. President - Comfort
5. Royal
6. Pro 16 7. Pro 20 8.  9.

PA R K
10.
12. 14. Pro 16 - Pro 20
16. Royal 11. Briggs & Stratton Honda
13.Royal
15. President - Comfort
17. Pro 16 - Pro 20

PA R K
MAX
0.75 mm

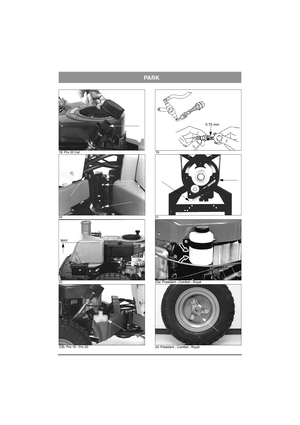

18. Pro 20 Cat19.
20.  21.
22. 23a. President - Comfort - Royal
23b. Pro 16 - Pro 20 24. President - Comfort - Royal

PORTUGUESEPT

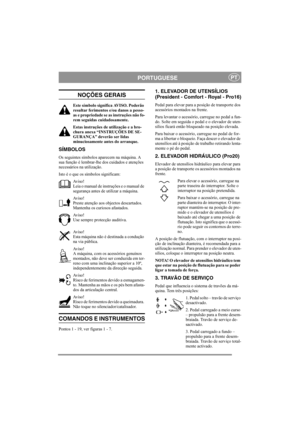

NOÇÕES GERAIS
Este símbolo significa AVISO. Poderão
resultar ferimentos e/ou danos a pesso-
as e propriedade se as instruções não fo-
rem seguidas cuidadosamente.
Estas instruções de utilização e a bro-
chura anexa “INSTRUÇÕES DE SE-
GURANÇA” deverão ser lidas
minuciosamente antes do arranque.
SÍMBOLOS
Os seguintes símbolos aparecem na máquina. A
sua função é lembrar-lhe dos cuidados e atenções
necessários na utilização.
Isto é o que os símbolos significam:Av i s o !
Leia o manual de...

PORTUGUESEPT

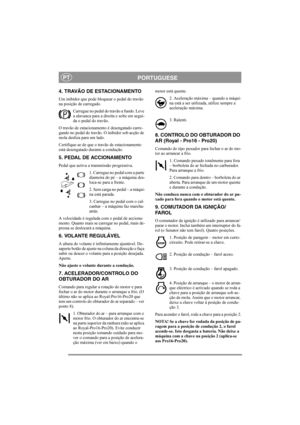

4. TRAVÃO DE ESTACIONAMENTO
Um inibidor que pode bloquear o pedal do travão
na posição de carregado.
Carregue no pedal do travão a fundo. Leve
a alavanca para a direita e solte em segui-
da o pedal do travão.
O travão de estacionamento é desengatado carre-
gando no pedal do travão. O inibidor sob acção de
mola desliza para um lado.
Certifique-se de que o travão de estacionamento
está desengatado durante a condução.
5. PEDAL DE ACCIONAMENTO
Pedal que activa a transmissão progressiva....

PORTUGUESEPT

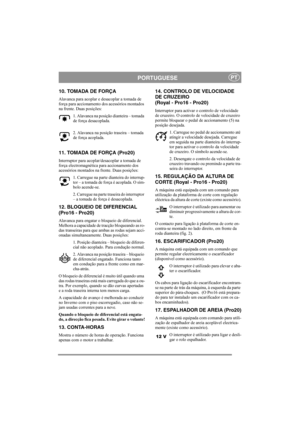

10. TOMADA DE FORÇA
Alavanca para acoplar e desacoplar a tomada de
força para accionamento dos acessórios montados
na frente. Duas posições:1. Alavanca na posição dianteira – tomada
de força desacoplada.
2. Alavanca na posição traseira – tomada
de força acoplada.
11. TOMADA DE FORÇA (Pro20)
Interruptor para acoplar/desacoplar a tomada de
força electromagnética para accionamento dos
acessórios montados na frente. Duas posições:1. Carregue na parte dianteira do interrup-
tor – a...

PORTUGUESEPT

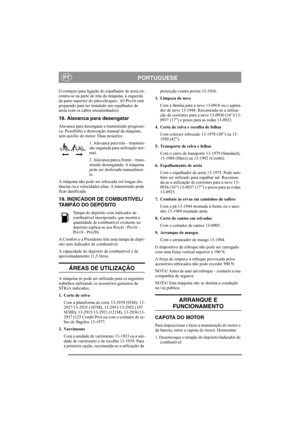

O contacto para ligação do espalhador de areia en-
contra-se na parte de trás da máquina, à esquerda
da parte superior do pára-choques.  (O Pro16 está
preparado para ter instalado um espalhador de
areia com os cabos encaminhados).
18. Alavanca para desengatar
Alavanca para desengatar a transmissão progressi-
va. Possibilita a deslocação manual da máquina,
sem auxílio do motor. Duas posições:1. Alavanca para trás – transmis-
são engatada para utilização nor-
mal.
2. Alavanca para a...

PORTUGUESEPT

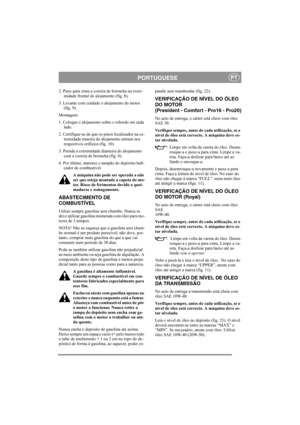

2. Puxe para cima a correia de borracha na extre-midade frontal do alojamento (fig. 8).
3. Levante com cuidado o alojamento do motor  (fig. 9).
Montagem:
1. Coloque o alojamento sobre o rebordo em cada  lado.
2. Certifique-se de que os pinos localizados na ex- tremidade traseira do alojamento entram nos
respectivos orifícios (fig. 10).
3. Prenda a extremidade dianteira do alojamento  com a correia de borracha (fig. 8).
4. Por último, atarraxe o tampão do depósito/indi- cador do...
