Panasonic Ey3551 Operating Instructions Manual

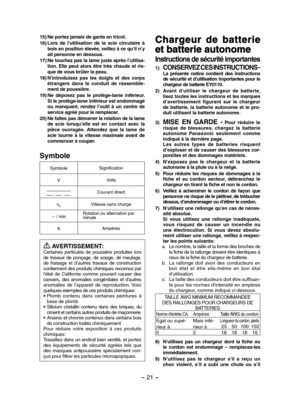

- 21 -
15)Ne portez jamais de gants en tricot.
16)Lors  de  l'utilisation  de  la  scie  circulaire  à bois en position élevée, veillez à ce qu’il n’y ait personne en dessous.
17)Ne touchez pas la lame juste après l’utilisa-tion.  Elle  peut  alors  être  très  chaude  et  ris-que de vous brûler la peau.
18)N'introduisez  pas  les  doigts  et  des  corps étrangers  dans  le  conduit  de  rassemble-ment de poussière.
19)Ne  déposez  pas  le  protège-lame  inférieur. Si le protège-lame inférieur...

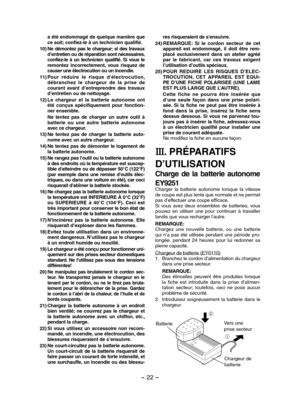

- 22 -
a été endommagé de quelque manière que ce soit; confiez-le à un technicien qualifié.
10)Ne démontez pas le chargeur; si des travaux d’entretien ou de réparation sont nécessaires, confiez-le  à  un  technicien  qualifié.  Si  vous  le remontez  incorrectement,  vous  risquez  de causer une électrocution ou un incendie.
11)Pour  réduire  le  risque  d'électrocution, débranchez  le  chargeur  de  la  prise  de courant  avant  d’entreprendre  des  travaux d’entretien ou de nettoyage.
12)Le...

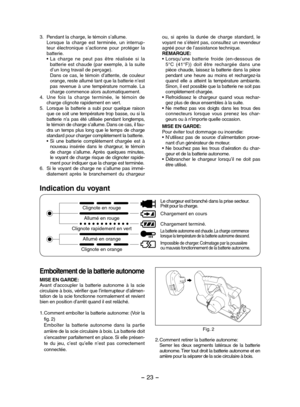

- 23 -
ou,  si  après  la  durée  de  charge  standard,  le voyant ne s’éteint pas, consultez un revendeur agréé pour de l’assistance technique.REMARQUE:• Lorsqu’une  batterie  froide  (en-dessous  de 5°C  (41°F))  doit  être  rechargée  dans  une pièce chaude, laissez la batterie dans la pièce pendant  une  heure  au  moins  et  rechargez-la quand  elle  a  atteint  la  température  ambiante. Sinon, il est possible que la batterie ne soit pas complètement chargée. • Refroidissez  le  chargeur  quand...

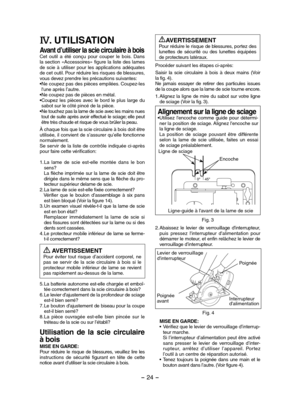

- 24 -
IV. UTILISATION
Avant d’utiliser la scie circulaire à boisCet  outil  a  été  conçu  pour  couper  le  bois.  Dans la section «Accessoires» figure la liste des lames de  scie  à  utiliser  pour  les  applications  adéquates de cet outil. Pour réduire les risques de blessures, vous devez prendre les précautions suivantes:•Ne coupez pas des pièces empilées. Coupez-les l'une après l’autre.•Ne coupez pas de pièces en métal.•Coupez  les  pièces  avec  le  bord  le  plus  large  du sabot sur le...

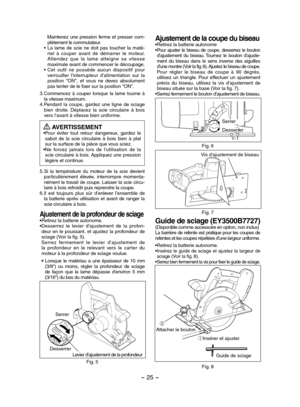

- 25 -
 Maintenez  une  pression  ferme  et  presser  com-plètement le commutateur.• La  lame  de  scie  ne  doit  pas  toucher  la  maté-riel  à  couper  avant  de  démarrer  le  moteur. Attendez  que  la  lame  atteigne  sa  vitesse maximale avant de commencer le découpage.• Cet  outil  ne  possède  aucun  dispositif  pour verrouiller  l'interrupteur  d'alimentation  sur  la position  "ON",  et  vous  ne  devez  absolument pas tenter de le fixer sur la position "ON"....

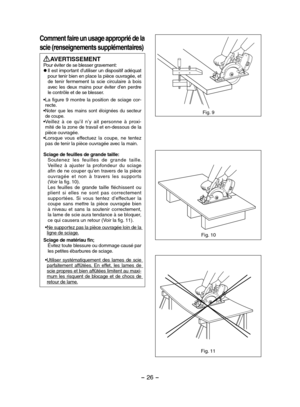

- 26 -
Comment faire un usage approprié de la
scie (renseignements supplémentaires)
AVERTISSEMENTPour éviter de se blesser gravement:l Il est important d'utiliser un dispositif adéquat pour tenir bien en place la pièce ouvragée, et de  tenir  fermement  la  scie  circulaire  à  bois avec  les  deux  mains  pour  éviter  d'en  perdre le contrôle et de se blesser.
• La  figure  9  montre  la  position  de  sciage  cor-recte.• Noter  que  les  mains  sont  éloignées  du  secteur de coupe.• Veillez...

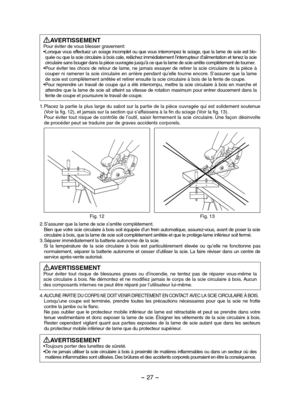

- 27 -
AVERTISSEMENTPour éviter de vous blesser gravement: • Lorsque vous effectuez un sciage incomplet ou que vous interrompez le sciage, que la lame de scie est blo-quée ou que la scie circulaire à bois cale, relâchez immédiatement l’interrupteur d’alimentation et tenez la scie circulaire sans bouger dans la pièce ouvragée jusqu’à ce que la lame de scie arrête complètement de tourner.• Pour éviter les chocs de retour de lame, ne jamais essayer de retirer la scie circulaire de la pièce à couper ni...

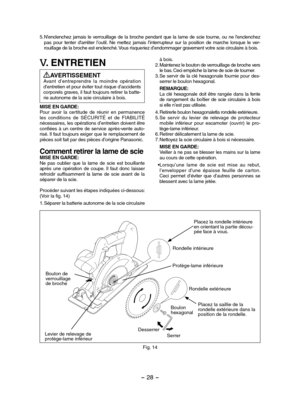

- 28 -
V. ENTRETIEN
AVERTISSEMENTAvant  d’entreprendre  la  moindre  opération d’entretien et pour éviter tout risque d’accidents corporels graves, il faut toujours retirer la batte-rie autonome de la scie circulaire à bois.
MISE EN GARDE:Pour  avoir  la  certitude  de  réunir  en  permanence les  conditions  de  SÉCURITÉ  et  de  FIABILITÉ nécessaires, les opérations d’entretien doivent être confiées  à  un  centre  de  service  après-vente  auto-risé. Il faut toujours exiger que le remplacement de...

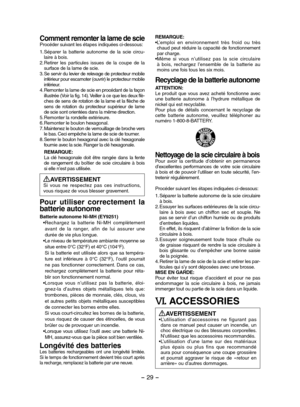

- 29 -
Comment remonter la lame de scieProcéder suivant les étapes indiquées ci-dessous:
1.Séparer  la  batterie  autonome  de  la  scie  circu-laire à bois.2.Retirer  les  particules  issues  de  la  coupe  de  la surface de la lame de scie. 3.Se servir du levier de relevage de protecteur mobile inférieur pour escamoter (ouvrir) le protecteur mobile inférieur.4.Remonter la lame de scie en procédant de la façon illustrée (Voir la fig. 14). Veiller à ce que les deux flè-ches de sens de rotation de la...

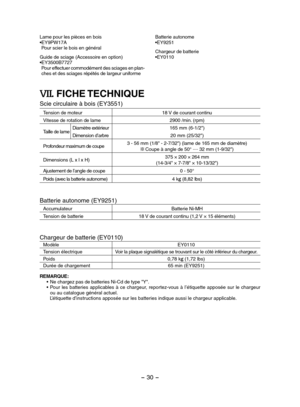

- 30 -
Lame pour les pièces en bois•EY9PW17A Pour scier le bois en général
Guide de sciage (Accessoire en option)•EY3500B7727 Pour effectuer commodément des sciages en plan-ches et des sciages répétés de largeur uniforme
Batterie autonome•EY9251
Chargeur de batterie•EY0110
VII. FICHE TECHNIQUE
Scie circulaire à bois (EY3551)
Tension de moteur18 V de courant continu
Vitesse de rotation de lame2900 /min. (rpm)
Taille de lameDiamètre extérieur165 mm (6-1/2")
Dimension d’arbre20 mm (25/32")...
