Panasonic Ey3551 Operating Instructions Manual

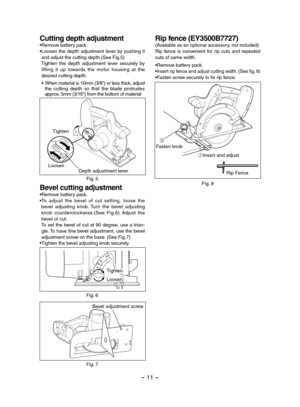

- 11 -
Cutting depth adjustment •Remove battery pack.•Loosen  the  depth  adjustment  lever  by  pushing  it and adjust the cutting depth.(See Fig.5) Tighten  the  depth  adjustment  lever  securely  by  lifting  it  up  towards  the  motor  housing  at  the desired cutting depth.
 When material is 10mm (3/8") or less thick, adjust the  cutting  depth  so  that  the  blade  protrudes approx. 5mm (3/16") from the bottom of material
Depth adjustment lever
Tighten
2
1
Loosen
Fig. 5
Bevel cutting...

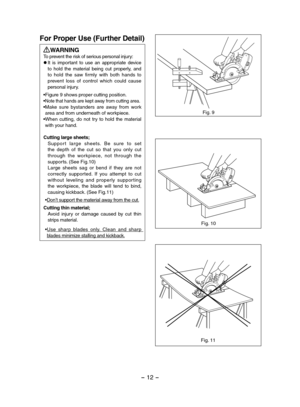

- 12 -
For Proper Use (Further Detail)
WARNINGTo prevent the risk of serious personal injury:l It  is  important  to  use  an  appropriate  device to  hold  the  material  being  cut  properly,  and to  hold  the  saw  firmly  with  both  hands  to prevent  loss  of  control  which  could  cause personal injury.
• Figure 9 shows proper cutting position.• Note that hands are kept away from cutting area.• Make  sure  bystanders  are  away  from  work area and from underneath of workpiece.• When  cutting,...

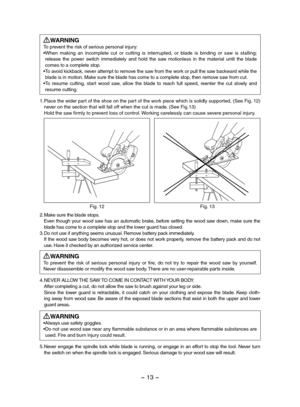

- 13 -
WARNINGTo prevent the risk of serious personal injury:• When  making  an  incomplete  cut  or  cutting  is  interrupted,  or  blade  is  binding  or  saw  is  stalling; release  the  power  switch  immediately  and  hold  the  saw  motionless  in  the  material  until  the  blade comes to a complete stop. • To avoid kickback, never attempt to remove the saw from the work or pull the saw backward while the blade is in motion. Make sure the blade has come to a complete stop, then remove saw from...

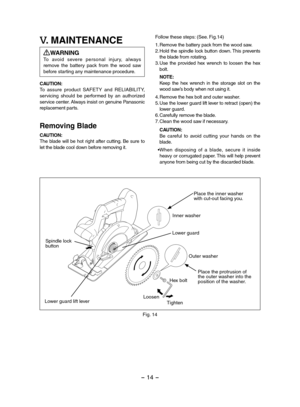

- 14 -
V. MAINTENANCE
WARNINGTo  avoid  severe  personal  injur y,  always remove  the  battery  pack  from  the  wood  saw before starting any maintenance procedure.
CAUTION:To  assure  product  SAFETY  and  RELIABILITY, servicing  should  be  performed  by  an  authorized service center. Always insist on genuine Panasonic replacement parts.
Removing Blade
CAUTION:The  blade  will  be  hot  right  after  cutting.  Be  sure  to let the blade cool down before removing it.
Follow these steps: (See....

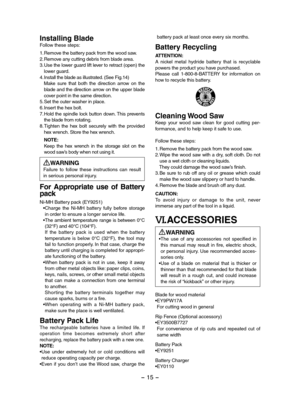

- 15 -
Installing BladeFollow these steps:
1.Remove the battery pack from the wood saw.2.Remove any cutting debris from blade area.3.Use the lower guard lift lever to retract (open) the lower guard.4.Install the blade as illustrated. (See Fig.14)   Make  sure  that  both  the  direction  arrow  on  the blade and the direction arrow on the upper blade cover point in the same direction.5.Set the outer washer in place.6.Insert the hex bolt.7.Hold the spindle lock button down. This prevents the blade from...

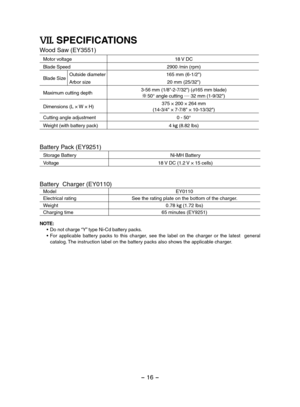

- 16 -
VII. SPECIFICATIONS
Wood Saw (EY3551)
Motor voltage18 V DC
Blade Speed2900 /min (rpm)
Blade SizeOutside diameter165 mm (6-1/2")
Arbor size20 mm (25/32")
Maximum cutting depth3-56 mm (1/8"-2-7/32") (φ165 mm blade) 50° angle cutting .... 32 mm (1-9/32")
Dimensions (L × W × H)375 × 200 × 264 mm(14-3/4" × 7-7/8" × 10-13/32")
Cutting angle adjustment0 - 50°
Weight (with battery pack)4 kg (8.82 lbs)
Battery Pack (EY9251)
Storage BatteryNi-MH Battery
Voltage18 V DC (1.2...

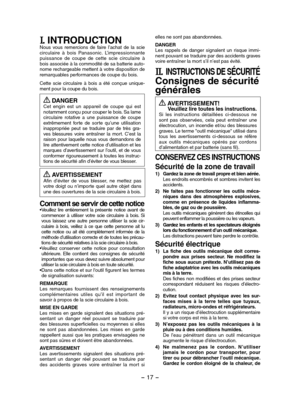

- 17 -
I. INTRODUCTIONNous  vous  remercions  de  faire  l’achat  de  la  scie circulaire  à  bois  Panasonic.  L’impressionnante puissance  de  coupe  de  cette  scie  circulaire  à bois associée à la commodité de sa batterie auto-nome rechargeable mettent à votre disposition de remarquables performances de coupe du bois.
Cette  scie  circulaire  à  bois  a  été  conçue  unique-ment pour la coupe du bois.
 DANGERCet  engin  est  un  appareil  de  coupe  qui  est notamment conçu pour couper le bois. Sa...

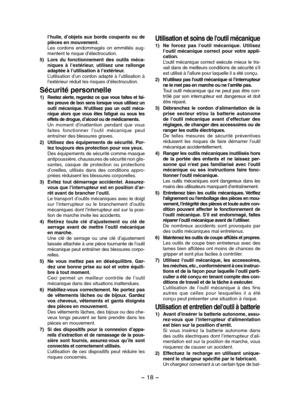

- 18 -
l’huile,  d’objets  aux  bords  coupants  ou  de pièces en mouvement. Les  cordons  endommagés  on  emmêlés  aug-mentent le risque d’électrocution.
5) Lors  du  fonctionnement  des  outils  méca-niques  à  l’extérieur,  utilisez  une  rallonge adaptée à l’utilisation à l’extérieur. L’utilisation d’un cordon adapté à l’utilisation à l’extérieur réduit les risques d’électrocution.
Sécurité personnelle
1) Restez alerte, regardez ce que vous faites et fai-tes preuve de bon sens lorsque vous utilisez...

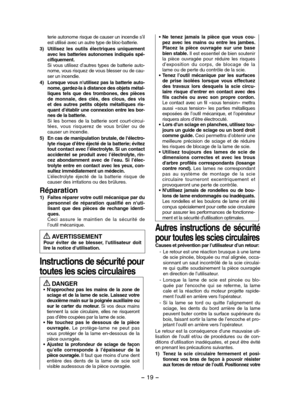

- 19 -
terie autonome risque de causer un incendie s’il est utilisé avec un autre type de bloc-batterie.
3) Utilisez  les  outils  électriques  uniquement avec  les  batteries  autonomes  indiqués  spé-cifiquement. Si  vous  utilisez  d’autres  types  de  batterie  auto-nome, vous risquez de vous blesser ou de cau-ser un incendie.
4) Lorsque vous n'utilisez pas la batterie auto-nome, gardez-la à distance des objets métal-liques  tels  que  des  trombones,  des  pièces de  monnaie,  des  clés,  des...

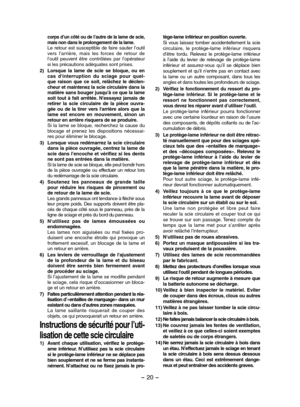

- 20 -
corps d’un côté ou de l’autre de la lame de scie, mais non dans le prolongement de la lame. Le  retour  est  susceptible  de  faire  sauter  l’outil vers  l’arrière,  mais  les  forces  de  retour  de l’outil  peuvent  être  contrôlées  par  l’opérateur si les précautions adéquates sont prises.
2) Lorsque  la  lame  de  scie  se  bloque,  ou  en cas  d'interruption  du  sciage  pour  quel-que  raison  que  ce  soit,  relâchez  le  déclen-cheur et maintenez la scie circulaire dans la matière...
