Page 1
DEUTSCHD 8211-0208-09
Page 2
3 SVENSKAS 2. 3.B4. 1. 6. FD E 5. B 7.
Page 3
4 SVENSKA S 12. Briggs & Stratton LS 45 ADD FULL FULL ADD 8.9. Briggs & Stratton LS 45 10. Briggs & Stratton ES 45, XTE 50 13. Briggs & Stratton XTE 50 11. Honda GCV 14. Honda GCV15.FULL/MAX ADD/MIN I* B* G 3x 0,15 l. ADD FULL
Page 4
5 SVENSKAS 17. YX 19. Vänster / Left 22. Briggs & Stratton ES 45, XTE 5021. Briggs & Stratton LS 45 18. 23. Honda GCV24. 20. Höger / Right 0,75 mm Briggs & Stratton : 0,76 mm Honda: 0,7-0,8 mm 16.

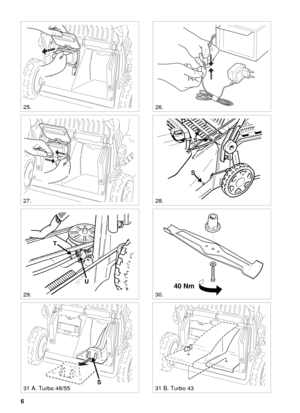

Page 5
6 SVENSKA S T U S S 26. 29. 28. 31 A. Turbo 48/55 30. 25. 27. 40 Nm S 31 B. Turbo 43
Page 6
8 FRANÇAISFR SYMBOLES Les symboles suivants placés sur la machine indi- quent que la plus grande attention et la plus grande prudence sont requises lors de lutilisation de la machine. Les symboles indiquent: Attention! Avant dutiliser la machine, lire attentivement le mode demploi et le ma- nuel de sécurité. Attention! Veiller à ce que personne ne se trouve à proximité de la machine. Danger de projection dobjets. Attention! Nintroduire ni la main ni le pied sous le capot lorsque la machine est en...
Page 7
9 FRANÇAISFR MONTAGE PIÈCES DÉTACHÉES COMPRISES DANS LEMBALLAGE 2 supports pour le collecteur dherbe 4 vis de support 1 clé de démarrage (*) 1 chargeur batterie (*) 1 clé à six pans creux 1 clé à douille + manuels dinstruction GUIDON (Type I-III) 1. Rabattre la partie inférieure du guidon. 2. Monter la partie supérieure du guidon à l’aide des vis, rondelles et boulons. Monter un oeillet sur le côté droit pour la poignée de démarrage (fig 1). 3. Serrer les boulons de la partie inférieure du gui- don. Une...
Page 8
10 FRANÇAISFR Pour retirer le bouchon, appuyer sur le dispositif de verrouillage (S). Lorsque le bouchon est remis en place, veiller à bien enfoncer les deux goujons dans les trous afin que le bouchon soit correcte- ment encliqueté. Turbo43Combi: Pour retirer le bouchon, dévisser l’écrou à ailettes. 2. COLLECTEUR Assembler le collecteur (fig. 6, 8). Ouvrir le cou- vercle et retirer le bouchon afin de pouvoir accro- cher le collecteur à l’arrière de la machine. Lors de la tonte, l’herbe coupée est...
Page 9
11 FRANÇAISFR Pour faciliter le démarrage, appuyer sur le gui- don de façon à lever légèrement les roues avant. Ne pas démarrer directement dans lherbe haute. 7. Pour obtenir un résultat de tonte optimal, tra- vailler toujours à plein régime. Tenir les mains et les pieds à lécart des parties rotatives. Ne jamais mettre la main ou le pied dans la tondeuse ou dans l’éjecteur dherbe quand le moteur est en route. DEMARRAGE DU MOTEUR (Honda) 1. Mettre la tondeuse sur une surface plane et fer- me. Ne pas...
Page 10
12 FRANÇAISFR ENTRETIEN Nentreprendre aucune mesure dentre- tien sans avoir préalablement enlevé le câble d’allumage de la bougie! Arrêtez le moteur et desserrez le câble de la bougie si la tondeuse doit être sou- levée, par exemple en cas de transport. Si lon veut incliner la tondeuse, il faut lin- cliner de sorte que le côté bougie d’alluma- ge se trouve en haut. Nincliner la tondeuse que si le réservoir à essence est vide. Nettoyer la tondeuse après chaque tonte et tout particulièrement la face...
