Here you can view all the pages of manual Stiga Lawn Mower 8211 0208 11 Turbo 55 48 43 Combi Operators Manual French Versino . The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 3
SVENSKA S 12. Briggs & Stratton LS 45 ADD FULL FULL ADD 8.9. Briggs & Stratton LS 45 10. Briggs & Stratton XTE 13. Briggs & Stratton XTE 11. Honda GCV 14. Honda GCV15.FULL/MAX ADD/MIN I* B* G 3x 0,15 l. ADD FULL
Page 4
SVENSKAS YX17. 22. Briggs & Stratton XTE21. Briggs & Stratton LS 45 23. Honda GCV24. 20. Right 16. 19. Left18.
Page 5

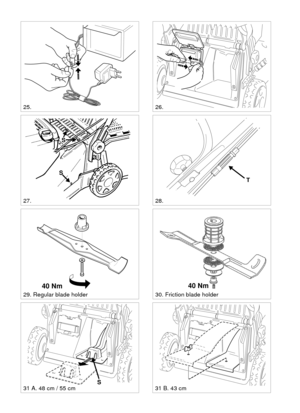

SVENSKA S S S 26. 29. Regular blade holder 28. 31 A. 48 cm / 55 cm 30. Friction blade holder 25. 27. 40 Nm S 31 B. 43 cm T 40 Nm
Page 6

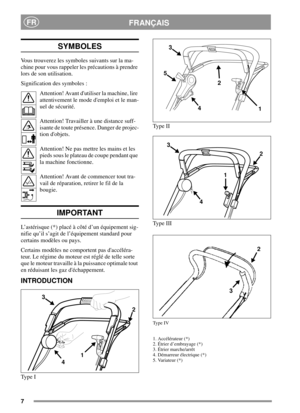

7 FRANÇAISFR SYMBOLES Vous trouverez les symboles suivants sur la ma- chine pour vous rappeler les précautions à prendre lors de son utilisation. Signification des symboles : Attention! Avant dutiliser la machine, lire attentivement le mode demploi et le man- uel de sécurité. Attention! Travailler à une distance suff- isante de toute présence. Danger de projec- tion dobjets. Attention! Ne pas mettre les mains et les pieds sous le plateau de coupe pendant que la machine fonctionne. Attention! Avant de...
Page 7

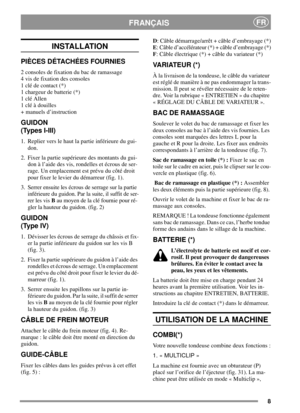

8 FRANÇAISFR INSTALLATION PIÈCES DÉTACHÉES FOURNIES 2 consoles de fixation du bac de ramassage 4 vis de fixation des consoles 1 clé de contact (*) 1 chargeur de batterie (*) 1 clé Allen 1 clé à douilles + manuels d’instruction GUIDON (Types I-III) 1. Replier vers le haut la partie inférieure du gui- don. 2. Fixer la partie supérieure des montants du gui- don à l’aide des vis, rondelles et écrous de ser- rage. Un emplacement est prévu du côté droit pour fixer le levier du démarreur (fig. 1). 3. Serrer...
Page 8

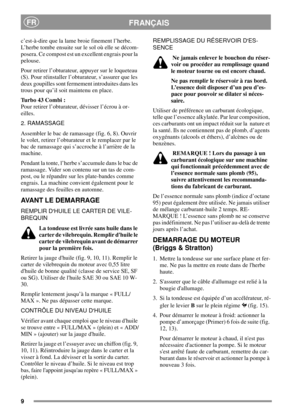

9 FRANÇAISFR c’est-à-dire que la lame broie finement l’herbe. L’herbe tombe ensuite sur le sol où elle se décom- posera. Ce compost est un excellent engrais pour la pelouse. Pour retirer l’obturateur, appuyer sur le loqueteau (S). Pour réinstaller l’obturateur, s’assurer que les deux goupilles sont fermement introduites dans les trous pour qu’il soit maintenu en place. Turbo43Combi: Pour retirer l’obturateur, dévisser l’écrou à or- eilles. 2. RAMASSAGE Assembler le bac de ramassage (fig. 6, 8). Ouvrir le...
Page 9

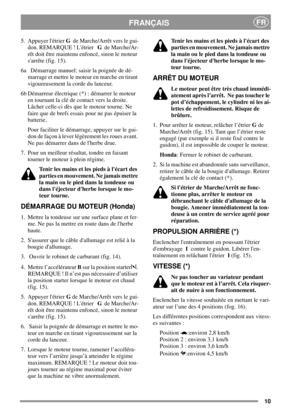

10 FRANÇAISFR 5. Appuyer létrierGde Marche/Arrêt vers le gui- don. REMARQUE ! LétrierGde Marche/Ar- rêt doit être maintenu enfoncé, sinon le moteur sarrête (fig. 15). 6a Démarrage manuel: saisir la poignée de dé- marrageetmettrelemoteurenmarcheentirant vigoureusement la corde du lanceur. 6b Démarreur électrique (*) : démarrer le moteur en tournant la clé de contact vers la droite. Lâcher celle-ci dès que le moteur tourne. Ne faire que de brefs essais pour ne pas épuiser la batterie. Pour faciliter le...
Page 10

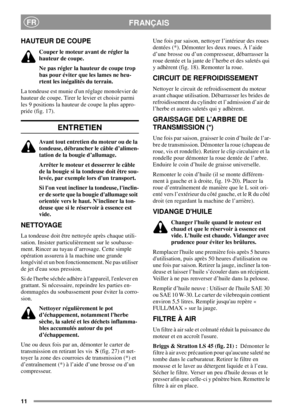

11 FRANÇAISFR HAUTEUR DE COUPE Couperlemoteuravantderéglerla hauteur de coupe. Ne pas régler la hauteur de coupe trop bas pour éviter que les lames ne heu- rtent les inégalités du terrain. La tondeuse est munie dun réglage monolevier de hauteur de coupe. Tirer le levier et choisir parmi les 9 positions la hauteur de coupe la plus appro- priée (fig. 17). ENTRETIEN Avant tout entretien du moteur ou de la tondeuse, débrancher le câble d’alimen- tation de la bougie d’allumage. Arrêter le moteur et desserrer...
