Stiga Lawn Mower 8211 0208 11 Turbo 55 48 43 Combi Operators Manual German Version
Stiga Lawn Mower 8211 0208 11 Turbo 55 48 43 Combi Operators Manual German Version
Here you can view all the pages of manual Stiga Lawn Mower 8211 0208 11 Turbo 55 48 43 Combi Operators Manual German Version . The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA TURBO 55 COMBI 48 COMBI 43 COMBI 8211-0208-11
Page 2
SVENSKAS 2. 3.B4. 1. 6. FD E 5. B 7.
Page 3
SVENSKA S 12. Briggs & Stratton LS 45 ADD FULL FULL ADD 8.9. Briggs & Stratton LS 45 10. Briggs & Stratton XTE 13. Briggs & Stratton XTE 11. Honda GCV 14. Honda GCV15.FULL/MAX ADD/MIN I* B* G 3x 0,15 l. ADD FULL
Page 4
SVENSKAS YX17. 22. Briggs & Stratton XTE21. Briggs & Stratton LS 45 23. Honda GCV24. 20. Right 16. 19. Left18.

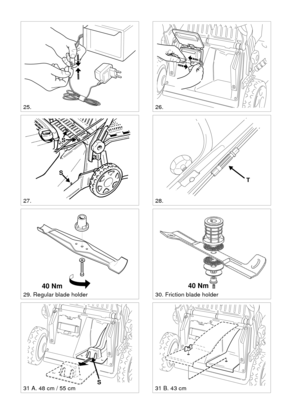

Page 5
SVENSKA S S S 26. 29. Regular blade holder 28. 31 A. 48 cm / 55 cm 30. Friction blade holder 25. 27. 40 Nm S 31 B. 43 cm T 40 Nm

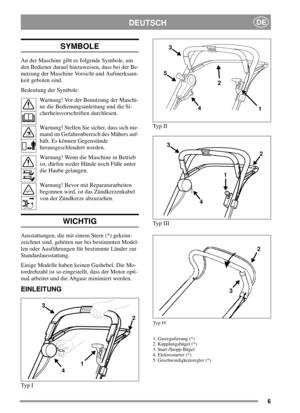

Page 6
6 DEUTSCHDE SYMBOLE An der Maschine gibt es folgende Symbole, um den Bediener darauf hinzuweisen, dass bei der Be- nutzung der Maschine Vorsicht und Aufmerksam- keit geboten sind. Bedeutung der Symbole: Warnung! Vor der Benutzung der Maschi- ne die Bedienungsanleitung und die Si- cherheitsvorschriften durchlesen. Warnung! Stellen Sie sicher, dass sich nie- mand im Gefahrenbereich des Mähers auf- hält. Es können Gegenstände herausgeschleudert werden. Warnung! Wenn die Maschine in Betrieb ist, dürfen weder...

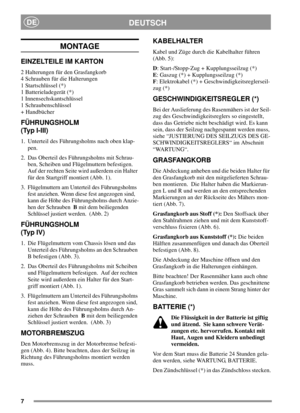

Page 7
7 DEUTSCHDE MONTAGE EINZELTEILE IM KARTON 2 Halterungen für den Grasfangkorb 4 Schrauben für die Halterungen 1 Startschlüssel (*) 1 Batterieladegerät (*) 1 Innensechskantschlüssel 1 Schraubenschlüssel + Handbücher FÜHRUNGSHOLM (Typ I-III) 1. Unterteil des Führungsholms nach oben klap- pen. 2. Das Oberteil des Führungsholms mit Schrau- ben, Scheiben und Flügelmuttern befestigen. Auf der rechten Seite wird außerdem ein Halter für den Startgriff montiert (Abb. 1). 3. Flügelmuttern am Unterteil des...

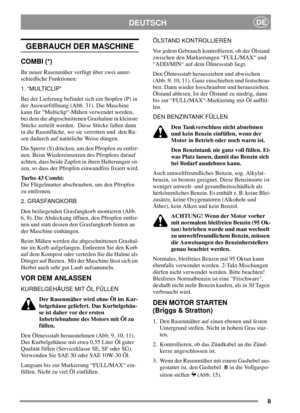

Page 8
8 DEUTSCHDE GEBRAUCH DER MASCHINE COMBI (*) Ihr neuer Rasenmäher verfügt über zwei unter- schiedliche Funktionen: 1. “MULTICLIP“ Bei der Lieferung befindet sich ein Stopfen (P) in der Auswurföffnung (Abb. 31). Die Maschine kann für “Multiclip“-Mähen verwendet werden, bei dem die abgeschnittenen Grashalme in kleinste Stücke zerteilt werden. Diese Stücke fallen dann in die Rasenfläche, wo sie verrotten und den Ra- sen dadurch auf natürliche Weise düngen. Die Sperre (S) drücken, um den Pfropfen zu entfer-...

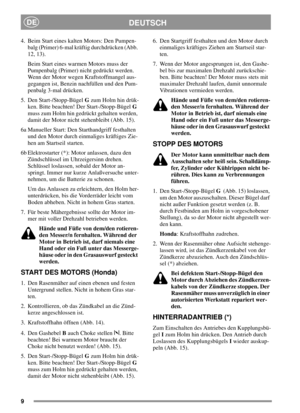

Page 9
9 DEUTSCHDE 4. Beim Start eines kalten Motors: Den Pumpen- balg (Primer) 6-mal kräftig durchdrücken (Abb. 12, 13). Beim Start eines warmen Motors muss der Pumpenbalg (Primer) nicht gedrückt werden. Wenn der Motor wegen Kraftstoffmangel aus- gegangen ist, Benzin nachfüllen und den Pum- penbalg 3-mal drücken. 5. Den Start-/Stopp-BügelGzum Holm hin drük- ken. Bitte beachten! Der Start-/Stopp-BügelG muss zum Holm hin gedrückt gehalten werden, damit der Motor nicht stehenbleibt (Abb. 15). 6a Manueller Start:...

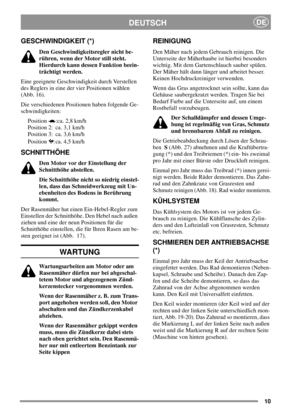

Page 10
10 DEUTSCHDE GESCHWINDIGKEIT (*) Den Geschwindigkeitsregler nicht be- rühren, wenn der Motor still steht. Hierdurch kann dessen Funktion beein- trächtigt werden. Eine geeignete Geschwindigkeit durch Verstellen des Reglers in eine der vier Positionen wählen (Abb. 16). Die verschiedenen Positionen haben folgende Ge- schwindigkeiten: Position :ca. 2,8 km/h Position 2: ca. 3,1 km/h Position 3: ca. 3,6 km/h Position : ca. 4,5 km/h SCHNITTHÖHE Den Motor vor der Einstellung der Schnitthöhe abstellen. Die...
