Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual Dutch Version

STIGA
TURBO
55 COMBI
48 COMBI
43 COMBI
8211-0208-12

SVENSKAS
2.
3. B4.
1.
6.
F
D
E
5.
B
7.

SVENSKA
S
3x
12. Briggs & Stratton LS 45
ADD
FULL
FULL
ADD
8. 9. Briggs & Stratton LS 45
10. Briggs & Stratton XTE
13. Briggs & Stratton XTE
11. Honda
14. Honda15.  FULL/MAX
ADD/MIN
I* B*
G
3x
0,15 l.
ADD
FULL

SVENSKAS
YX17.
22. Briggs & Stratton XTE21. Briggs & Stratton LS 45
23. Honda24.
20. Right
16.
19. Left18.

SVENSKA
S
S
S

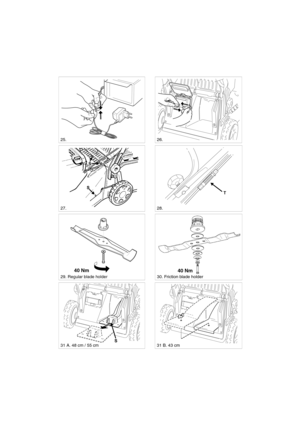

26.
29. Regular blade holder
28.
31 A. 48 cm / 55 cm
30. Friction blade holder
25.
27.
40 Nm
S31 B. 43 cm
T
40 Nm

SVENSKAS

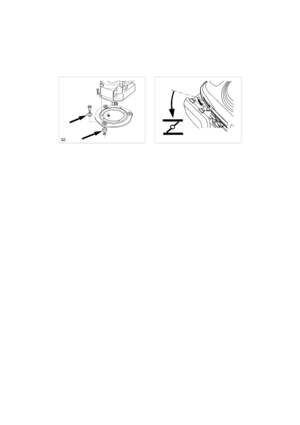

32.
33. Honda A-Choke

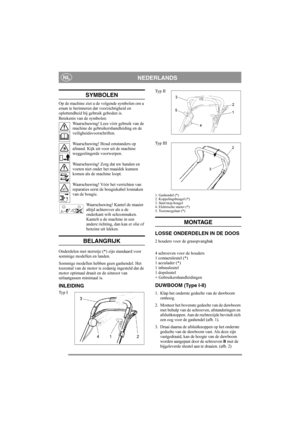

NEDERLANDSNL
SYMBOLEN
Op de machine ziet u de volgende symbolen om u
eraan te herinneren dat voorzichtigheid en
oplettendheid bij gebruik geboden is.
Betekenis van de symbolen:Waarschuwing! Lees vóór gebruik van de
machine de gebruikershandleiding en de
veiligheidsvoorschriften.
Waarschuwing! Houd omstanders op
afstand. Kijk uit  voor uit de machine
weggeslingerde voorwerpen.
Waarschuwing! Zorg dat uw handen en
voeten niet onder het maaidek kunnen
komen als de machine loopt.
Waarschuwing! Vóór...

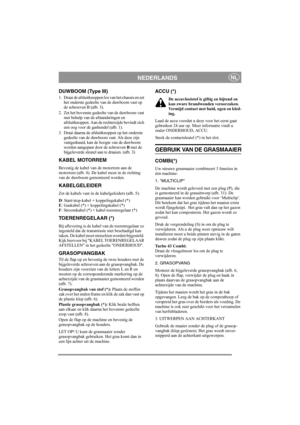

NEDERLANDSNL
DUWBOOM (Type III)
1. Draai de afsluitknoppen los van het chassis en zet het onderste gedeelte van de duwboom vast op
de schroeven B (afb. 3).
2. Zet het bovenste gedeelte van de duwboom vast  met behulp van de afstandsringen en
afsluitknoppen. Aan de rechterzijde bevindt zich
een oog voor de gashendel (afb. 1).
3. Draai daarna de afsluitknoppen op het onderste  gedeelte van de duwboom vast. Als deze zijn
vastgedraaid, kan de hoogte van de duwboom
worden aangepast door de schroeven  B...

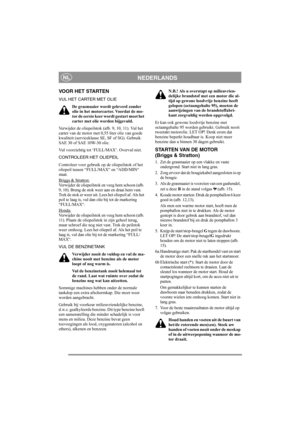

NEDERLANDSNL
VOOR HET STARTEN
VUL HET CARTER MET OLIEDe grasmaaier wordt geleverd zonder
olie in het motorcarter. Voordat de mo-
tor de eerste keer wordt gestart moet het
carter met olie worden bijgevuld.
Verwijder de oliepeilstok (a fb. 9, 10, 11). Vul het
carter van de motor met 0,55 liter olie van goede
kwaliteit (serviceklasse  SE, SF of SG). Gebruik
SAE 30 of SAE 10W-30 olie.
Vul voorzichtig tot ‘FUL L/MAX’. Overvul niet.
CONTROLEER HET OLIEPEIL
Controleer voor gebruik op  de oliepeilstok of...

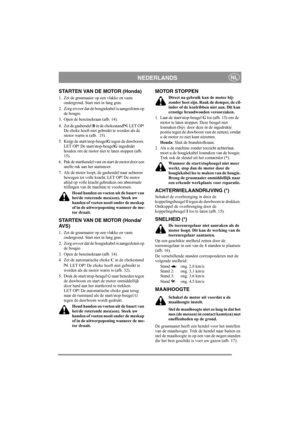

NEDERLANDSNL
STARTEN VAN DE MOTOR (Honda)
1. Zet de grasmaaier op een vlakke en vaste ondergrond. Start niet in lang gras.
2. Zorg ervoor dat de bougiekabel is aangesloten op  de bougie.
3. Open de benzinekraan (afb. 14).
4. Zet de gashendel  B in de chokestand . LET OP!
De choke hoeft niet gebruikt te worden als de
motor warm is (afb.  15).
5. Knijp de start/stop-beugel G tegen de duwboom.
LET OP! De start/stop-beugel G ingedrukt
houden om de motor niet te laten stoppen (afb.
15).
6. Pak de...
