Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual French Version

STIGA
TURBO
55 COMBI
48 COMBI
43 COMBI
8211-0208-12

SVENSKAS
2.
3. B4.
1.
6.
F
D
E
5.
B
7.

SVENSKA
S
3x
12. Briggs & Stratton LS 45
ADD
FULL
FULL
ADD
8. 9. Briggs & Stratton LS 45
10. Briggs & Stratton XTE
13. Briggs & Stratton XTE
11. Honda
14. Honda15.  FULL/MAX
ADD/MIN
I* B*
G
3x
0,15 l.
ADD
FULL

SVENSKAS
YX17.
22. Briggs & Stratton XTE21. Briggs & Stratton LS 45
23. Honda24.
20. Right
16.
19. Left18.

SVENSKA
S
S
S

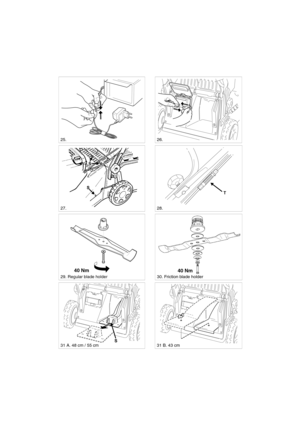

26.
29. Regular blade holder
28.
31 A. 48 cm / 55 cm
30. Friction blade holder
25.
27.
40 Nm
S31 B. 43 cm
T
40 Nm

SVENSKAS

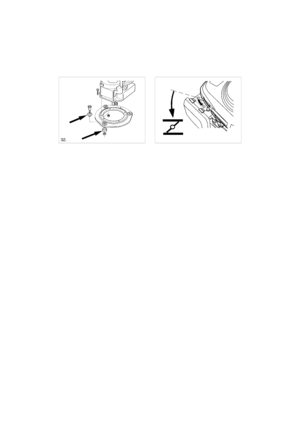

32.
33. Honda A-Choke

FRANÇAISFR

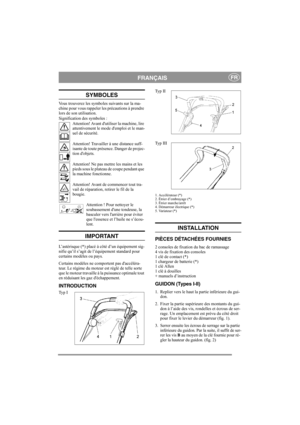

SYMBOLES
Vous trouverez les symboles suivants sur la ma-
chine pour vous rappeler les précautions à prendre
lors de son utilisation.
Signification des symboles :Attention! Avant dutiliser la machine, lire
attentivement le mode  demploi et le man-
uel de sécurité.
Attention! Travailler à une distance suff-
isante de toute présence. Danger de projec-
tion dobjets.
Attention! Ne pas mettre les mains et les
pieds sous le plateau de coupe pendant que
la machine fonctionne.
Attention! Avant de...

FRANÇAISFR

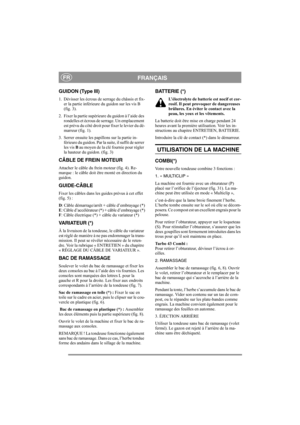

GUIDON (Type III)
1. Dévisser les écrous de serrage du châssis et fix-er la partie inférieure du guidon sur les vis B
(fig. 3).
2. Fixer la partie supérieure du guidon à l’aide des  rondelles et écrous de serrage. Un emplacement
est prévu du côté droit pour fixer le levier du dé-
marreur (fig. 1).
3. Serrer ensuite les papillons sur la partie in- férieure du guidon. Par la suite, il suffit de serrer
les vis  B au moyen de la clé fournie pour régler
la hauteur du guidon. (fig. 3)
CÂBLE DE...

FRANÇAISFR

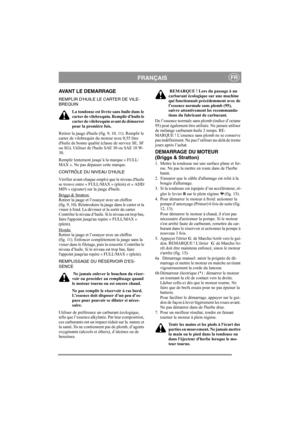

AVANT LE DEMARRAGE
REMPLIR DHUILE LE CARTER DE VILE-
BREQUINLa tondeuse est livrée sans huile dans le
carter de vilebrequin. Remplir dhuile le
carter de vilebrequin avant de démarrer
pour la première fois.
Retirer la jauge dhuile (fig. 9, 10, 11). Remplir le
carter de vilebrequin du moteur avec 0,55 litre
dhuile de bonne qualité (classe de service SE, SF
ou SG). Utiliser de l huile SAE 30 ou SAE 10 W-
30.
Remplir lentement jusqu’à la marque « FULL/
MAX ». Ne pas dépasser cette marque....

FRANÇAISFR

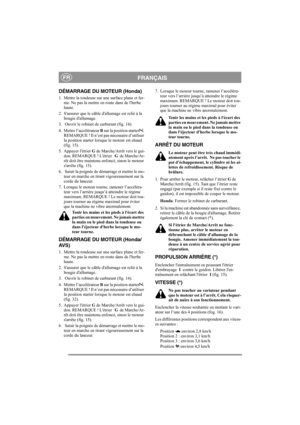

DÉMARRAGE DU MOTEUR (Honda)
1. Mettre la tondeuse sur une surface plane et fer-me. Ne pas la mettre en route dans de lherbe
haute.
2. Sassurer que le câble dallumage est relié à la  bougie dallumage.
3.  Ouvrir le robinet de carburant (fig. 14).
4. Mettre l’accélérateur  B sur la position starter .
REMARQUE ! Il n’est pa s nécessaire d’utiliser
la position starter lorsque le moteur est chaud
(fig. 15).
5. Appuyer létrier  G de Marche/Arrêt vers le gui-
don. REMARQUE ! Létrier    G  de...
