Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual German Version
Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual German Version
Here you can view all the pages of manual Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual German Version . The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA TURBO 55 COMBI 48 COMBI 43 COMBI 8211-0208-12
Page 2
SVENSKAS 2. 3. B4. 1. 6. F D E 5. B 7.
Page 3
SVENSKA S 3x 12. Briggs & Stratton LS 45 ADD FULL FULL ADD 8. 9. Briggs & Stratton LS 45 10. Briggs & Stratton XTE 13. Briggs & Stratton XTE 11. Honda 14. Honda15. FULL/MAX ADD/MIN I* B* G 3x 0,15 l. ADD FULL
Page 4
SVENSKAS YX17. 22. Briggs & Stratton XTE21. Briggs & Stratton LS 45 23. Honda24. 20. Right 16. 19. Left18.
Page 5
SVENSKA S S S 26. 29. Regular blade holder 28. 31 A. 48 cm / 55 cm 30. Friction blade holder 25. 27. 40 Nm S31 B. 43 cm T 40 Nm

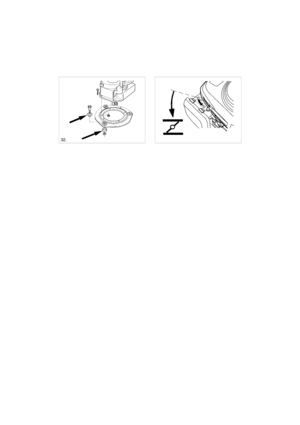

Page 6
SVENSKAS 32. 33. Honda A-Choke

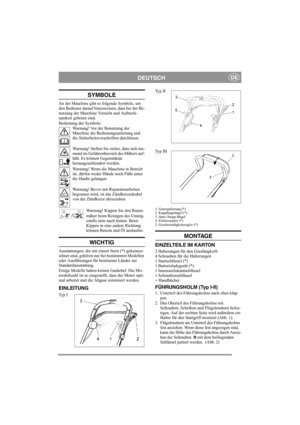

Page 7
DEUTSCHDE SYMBOLE An der Maschine gibt es folgende Symbole, um den Bediener darauf hinzuweisen, dass bei der Be- nutzung der Maschine Vorsicht und Aufmerk- samkeit geboten sind. Bedeutung der Symbole:Warnung! Vor der Benutzung der Maschine die Bedienungsanleitung und die Sicherheitsvorschriften durchlesen. Warnung! Stellen Sie sicher, dass sich nie- mand im Gefahrenbereich des Mähers auf- hält. Es können Gegenstände herausgeschleudert werden. Warnung! Wenn die Maschine in Betrieb ist, dürfen weder...

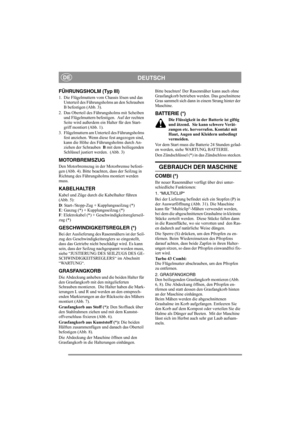

Page 8
DEUTSCHDE FÜHRUNGSHOLM (Typ III) 1. Die Flügelmuttern vom Chassis lösen und das Unterteil des Führungsholms an den Schrauben B befestigen (Abb. 3). 2. Das Oberteil des Führ ungsholms mit Scheiben und Flügelmuttern befestigen. Auf der rechten Seite wird außerdem ein Halter für den Start- griff montiert (Abb. 1). 3. Flügelmuttern am Unterteil des Führungsholms fest anziehen. Wenn diese fest angezogen sind, kann die Höhe des Führungsholms durch An- ziehen der Schrauben B mit dem beiliegenden...

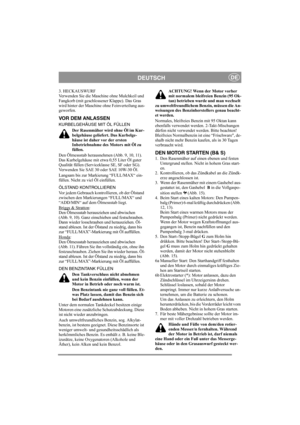

Page 9
DEUTSCHDE 3. HECKAUSWURF Verwenden Sie die Maschine ohne Mulchkeil und Fangkorb (mit geschlossener Klappe). Das Gras wird hinter der Maschine ohne Feinverteilung aus- geworfen. VOR DEM ANLASSEN KURBELGEHÄUSE MIT ÖL FÜLLENDer Rasenmäher wird ohne Öl im Kur- belgehäuse geliefert. Das Kurbelge- häuse ist daher vor der ersten Inbetriebnahme des Motors mit Öl zu füllen. Den Ölmessstab herausnehmen (Abb. 9, 10, 11). Das Kurbelgehäuse mit etwa 0,55 Liter Öl guter Qualität füllen (Serviceklasse SE, SF...

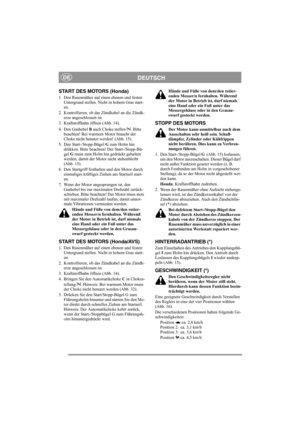

Page 10
DEUTSCHDE START DES MOTORS (Honda) 1. Den Rasenmäher auf einen ebenen und festen Untergrund stellen. Nicht in hohem Gras start- en. 2. Kontrollieren, ob da s Zündkabel an die Zündk- erze angeschlossen ist. 3. Kraftstoffhahn öffnen (Abb. 14). 4. Den Gashebel B auch Choke stellen . Bitte beachten! Bei warmem Motor braucht der Choke nicht benutzt werden! (Abb. 15). 5. Den Start-/Stopp-Bügel G zum Holm hin drükken. Bitte beachten! Der Start-/Stopp-Bü- gel G muss zum Holm hin gedrückt gehalten...
