Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual Italian Version

STIGA
TURBO
55 COMBI
48 COMBI
43 COMBI
8211-0208-12

SVENSKAS
2.
3. B4.
1.
6.
F
D
E
5.
B
7.

SVENSKA
S
3x
12. Briggs & Stratton LS 45
ADD
FULL
FULL
ADD
8. 9. Briggs & Stratton LS 45
10. Briggs & Stratton XTE
13. Briggs & Stratton XTE
11. Honda
14. Honda15.  FULL/MAX
ADD/MIN
I* B*
G
3x
0,15 l.
ADD
FULL

SVENSKAS
YX17.
22. Briggs & Stratton XTE21. Briggs & Stratton LS 45
23. Honda24.
20. Right
16.
19. Left18.

SVENSKA
S
S
S

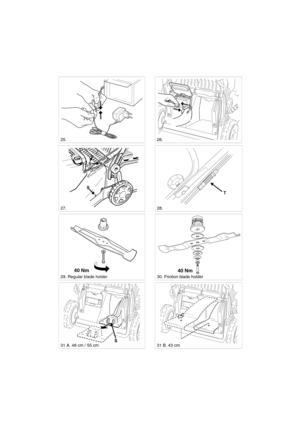

26.
29. Regular blade holder
28.
31 A. 48 cm / 55 cm
30. Friction blade holder
25.
27.
40 Nm
S31 B. 43 cm
T
40 Nm

SVENSKAS

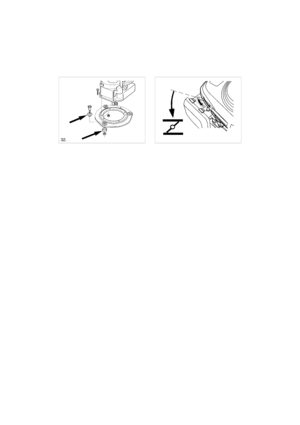

32.
33. Honda A-Choke

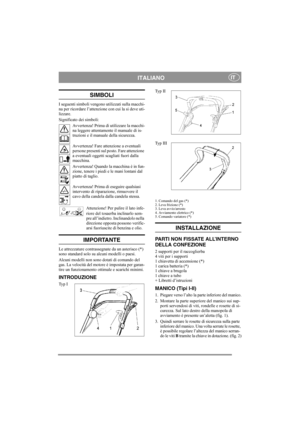

ITALIANOIT
SIMBOLI
I seguenti simboli vengono utilizzati sulla macchi-
na per ricordare l’attenzione  con cui la si deve uti-
lizzare.
Significato dei simboli:
Avvertenza! Prima di utilizzare la macchi-
na leggere attentamente il manuale di is-
truzioni e il manuale della sicurezza.
Avvertenza! Fare attenzione a eventuali
persone presenti sul posto. Fare attenzione
a eventuali oggetti scagliati fuori dalla
macchina.
Avvertenza! Quando la macchina è in fun-
zione, tenere i piedi e le mani lontani dal...

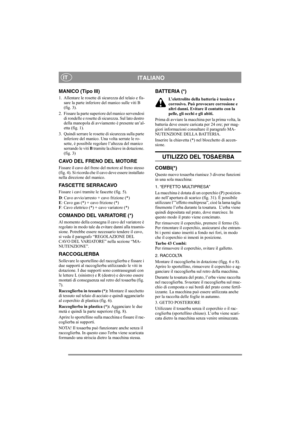

ITALIANOIT
MANICO (Tipo III)
1. Allentare le rosette di sicurezza del telaio e fis-sare la parte inferiore del manico sulle viti B
(fig. 3).
2. Fissare la parte superiore del manico servendosi  di rondelle e rosette di sicurezza. Sul lato destro
della manopola di avviamento è presente un’al-
etta (fig. 1).
3. Quindi serrare le rosette di sicurezza sulla parte  inferiore del manico. Una volta serrate le ro-
sette, è possibile regolare l’altezza del manico
serrando le viti  B tramite la chiave in...

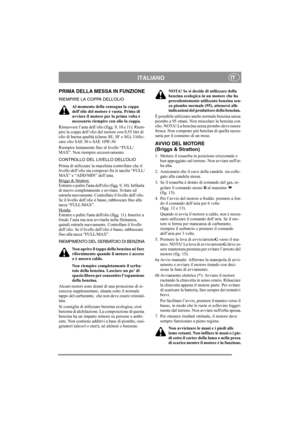

ITALIANOIT
PRIMA DELLA MESSA IN FUNZIONE
RIEMPIRE LA COPPA DELL’OLIOAl momento della consegna la coppa
dell’olio del motore è vuota. Prima di
avviare il motore per la prima volta è
necessario riempire con olio la coppa.
Rimuovere l’asta dell’olio  (figg. 9, 10 e 11). Riem-
pire la coppa dell’olio del motore con 0,55 litri di
olio di buona qualità (classe  SE, SF o SG). Utiliz-
zare olio SAE 30 o SAE 10W-30.
Riempire lentamente  fino al livello “FULL/
MAX”. Non riempire eccessivamente.
CONTROLLO DEL...

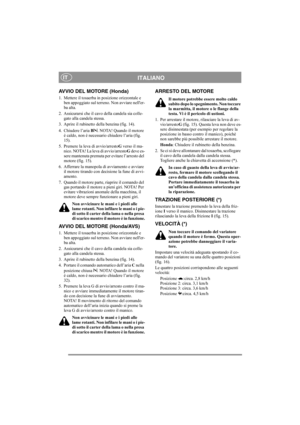

ITALIANOIT
AVVIO DEL MOTORE (Honda)
1. Mettere il tosaerba in posizione orizzontale e ben appoggiato sul terreno. Non avviare neller-
ba alta.
2. Assicurarsi che il cavo della candela sia colle- gato alla candela stessa.
3. Aprire il rubinetto della benzina (fig. 14).
4. Chiudere l’aria  B. NOTA! Quando il motore
è caldo, non è necessario chiudere l’aria (fig.
15).
5. Premere la leva di avvio/arresto G verso il ma-
nico. NOTA! La leva di avvio/arresto G deve es-
sere mantenuta premuta per evitare...
