Stiga Lawn Mower DINO 45 EURO, DINO 45 Instructions Manual French Version
Stiga Lawn Mower DINO 45 EURO, DINO 45 Instructions Manual French Version
Here you can view all the pages of manual Stiga Lawn Mower DINO 45 EURO, DINO 45 Instructions Manual French Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA DINO 45 EURODINO 45 8211-3389-09
Page 2
SVENSKA S 12 34 7.8. EURO 2. 4. ADD FULL FULL ADD 6. STOP G 3. 5. 1. G
Page 3
SVENSKAS 1 2 3 3x 10.9. 12. 13. 11. 40 Nm 0.7-0.8 mm
Page 4
FRANÇAISFR SYMBOLES Les symboles suivants placés sur la machine in- diquent que la plus grande attention et la plus grande prudence sont requises lors de lutilisation de la machine. Les symboles indiquent: Attention! Avant dut iliser la machine, lisez attentivement le mode demploi et le manuel de sécurité. Attention! Veillez à ce que personne ne se trouve à proximité de la machine. Danger de projection dobjets. Attention! Nintroduisez ni la main ni le pied sous le capot lorsque la machine est...

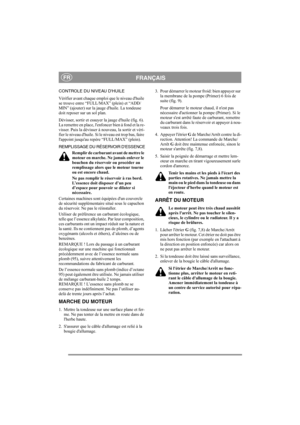

Page 5
FRANÇAISFR CONTROLE DU NIVEAU DHUILE Vérifier avant chaque emploi que le niveau dhuile se trouve entre “FULL/MAX” (plein) et “ADD/ MIN” (ajouter) sur la jauge dhuile. La tondeuse doit reposer sur un sol plan. Dévisser, sortir et essuyer la jauge dhuile (fig. 6). La remettre en place, lenfoncer bien à fond et la re- visser. Puis la dévisser à nouveau, la sortir et véri- fier le niveau dhuile. Si le niveau est trop bas, faire lappoint jusquau repère “FULL/MAX” (plein). REMPLISSAGE DU RÉSERVOIR...

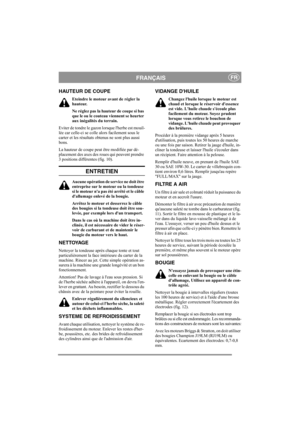

Page 6
FRANÇAISFR HAUTEUR DE COUPE Eteindre le moteur avant de régler la hauteur. Ne réglez pas la hauteur de coupe si bas que le ou le couteau viennent se heurter aux inégalités du terrain. Eviter de tondre le gazon lorsque lherbe est mouil- lée car celle-ci se colle alors facilement sous le carter et les résultats obtenus ne sont plus aussi bons. La hauteur de coupe peut être modifiée par dé- placement des axes des roues qui peuvent prendre 3 positions différentes (fig. 10). ENTRETIEN Aucune opération...

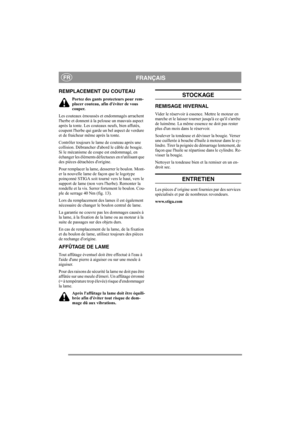

Page 7
FRANÇAISFR REMPLACEMENT DU COUTEAU Portez des gants protecteurs pour rem- placer couteau, afin déviter de vous couper. Les couteaux émoussés et endommagés arrachent lherbe et donnent à la pelouse un mauvais aspect après la tonte. Les couteaux neufs, bien affutés, coupent lherbe qui garde un bel aspect de verdure et de fraicheur même après la tonte. Contrôler toujours le lame de couteau après une collision. Débrancher dabord le câble de bougie. Si le mécanisme de coupe est endommagé, en échanger...

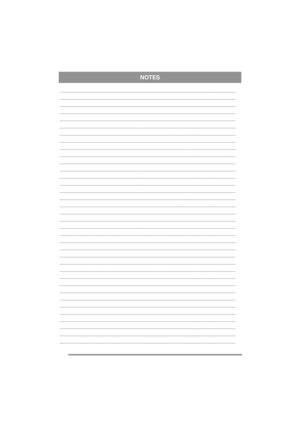

Page 8
NOTES .................................................................................................................................................................... ............................................................................................................................... ..................................... ............................................................................................................................... ........................................

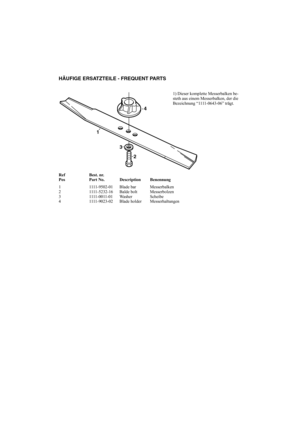

Page 9
SVENSKASHÄUFIGE ERSATZTEILE - FREQUENT PARTS 4 1 32 1) Dieser komplette Messerbalken be- steth aus einem Messerbalken, der die Bezeichnung “1111-0643-06” trägt. Ref Best. nr. Pos Part No. Description Benennung 1 1111-9502-01 Blade bar Messerbalken 2 1111-5232-16 Balde bolt Messerbolzen 3 1111-0011-01 Washer Scheibe 4 1111-9023-02 Blade holder Messerhaltungen
Page 10
MOWING AHEAD GGP Sweden AB · Box 1006 · SE-573 28 TRANÅS www.stiga.com
