STIGA
DINO 45 EURODINO 45
8211-3389-09

SVENSKA
S
12
34
7.8. EURO
2.
4.
ADD
FULL
FULL
ADD
6.
STOP
G
3.
5.
1.
G

SVENSKAS
1
2
3
3x
10.9.
12.
13.
11.
40 Nm
0.7-0.8 mm

DEUTSCHDE
SYMBOLE
Folgende Symbole befinden sich an der Maschine,
um den Bediener daran zu erinnern, daß bei der
Benutzung der Maschine Vorsicht und
Aufmerksamkeit geboten sind.
Die Symbole bedeuten:Warnung! Vor der Benutzung der
Maschine die Bedienungsanleitung und
die Sicherheitsvorschriften durchlesen.
Warnung! Zuschauer fernhalten. Auf
herausgeschleuderte Gegenstände
achtgeben.
Warnung! Wenn die Maschine in Betrieb
ist dürfen weder Hände noch Füße unter
die Haube gelangen.
Warnung! Bevor...

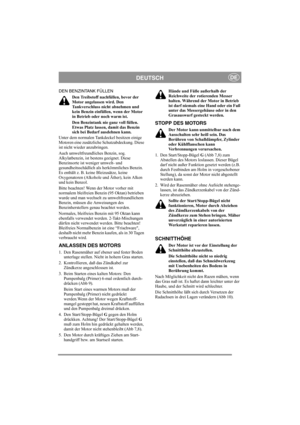

DEUTSCHDE
DEN BENZINTANK FÜLLENDen Treibstoff nachfüllen, bevor der
Motor angelassen wird. Den
Tankverschluss nicht abnehmen und
kein Benzin einfüllen, wenn der Motor
in Betrieb oder noch warm ist.
Den Benzintank nie ganz voll füllen.
Etwas Platz lassen, damit das Benzin
sich bei Bedarf ausdehnen kann.
Unter dem normalen Tankdeckel besitzen einige
Motoren eine zusätzliche Schutzabdeckung. Diese
ist nicht wieder anzubringen.
Auch umweltfreundliches Benzin, sog.
Alkylatbenzin, ist bestens...

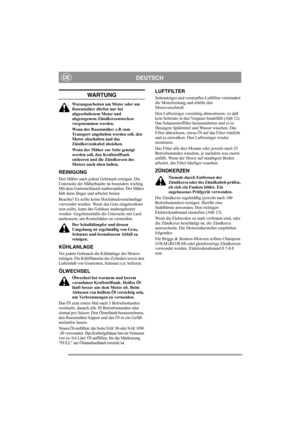

DEUTSCHDE
WA RT U N G
Warungsarbeiten am Motor oder am
Rasenmäher dürfen nur bei
abgeschaltetem Motor und
abgezogenem Zündkerzenstecken
vorgenommen werden.
Wenn der Rasenmäher z.B zum
Transport angehoben werden soll, den
Motor abschalten und das
Zündkerzenkabel abziehen.
Wenn der Mäher zur Seite geneigt
werden soll, den Kraftstofftank
entleeren und die Zündkerzen des
Motors nach oben halten.
REINIGUNG
Den Mäher nach jedem Gebrauch reinigen. Die
Unterseite der Mäherhaube ist besonders wichtig....

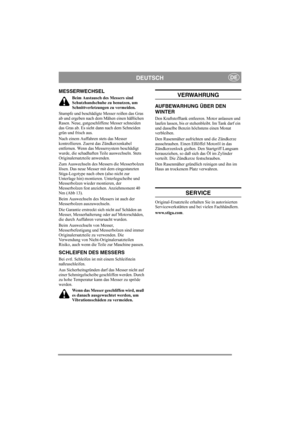

DEUTSCHDE
MESSERWECHSEL
Beim Austausch des Messers sind
Schutzhandschuhe zu benutzen, um
Schnittverletzungen zu vermeiden.
Stumpfe und beschädigte Messer reißen das Gras
ab und ergeben nach dem Mähen einen häßlichen
Rasen. Neue, gutgeschliffene Messer schneiden
das Gras ab. Es sieht dann nach dem Schneiden
grün und frisch aus.
Nach einem Auffahren stets das Messer
kontrollieren. Zuerst das Zündkerzenkabel
entfernen. Wenn das Messersystem beschädigt
wurde, die schadhaften Teile auswechseln....

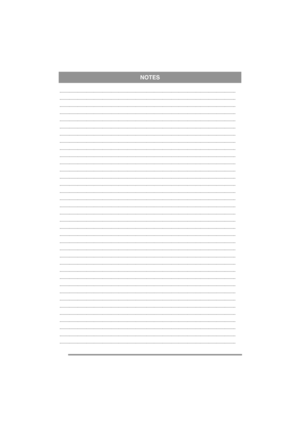

NOTES
....................................................................................................................................................................
............................................................................................................................... .....................................
............................................................................................................................... ........................................

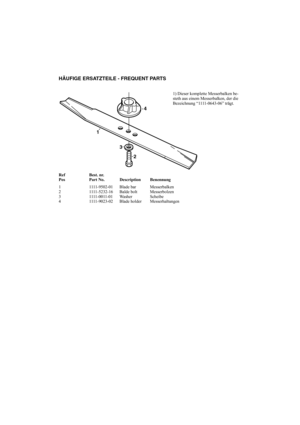

SVENSKASHÄUFIGE ERSATZTEILE - FREQUENT PARTS
4
1
32
1) Dieser komplette Messerbalken be-
steth aus einem Messerbalken, der die
Bezeichnung “1111-0643-06” trägt.
Ref Best. nr.
Pos Part No. Description Benennung
1 1111-9502-01 Blade bar Messerbalken
2 1111-5232-16 Balde bolt Messerbolzen
3 1111-0011-01 Washer Scheibe
4 1111-9023-02 Blade holder Messerhaltungen

MOWING AHEAD
GGP Sweden AB · Box 1006 · SE-573 28 TRANÅS
