Stiga Lawn Mower Multiclip 53 S Euro, 53 S Plus, 53 S Rental, PRO 53 S Svan, PRO 53 S Ethanol Swedish Version Manual

1
2
3
SVENSKA ............................... 1
SUOMI .................................... 7
DANSK ................................. 13
NORSK ................................. 19
DEUTSCH ............................ 25
ENGLISH .............................. 31
FRANÇAIS ............................ 37
NEDERLANDS ...................... 43
ITALIANO .............................. 49
ESPAÑOL ............................. 55
PORTUGUÊS ....................... 61
POLSKI ................................. 67...

H*
K*
STOP
G
I
6
7
9
11
5
8
10
P
R
M
G
SS
14
16
18
12
15
17
19
13
«L»«R»
T
40 Nm
40 Nm
20
L
Z
SW
2 cm
2
1
DE
J*
STOP
K*
H*
Manufactured by:
GGP ITALY SPA  •  Via del lavoro, 6  •  I-31033 Castelfranco Veneto (TV) - ITALY

SVENSKASESE
1) Sätt inte på motorn i stängda utrymmen,
där farliga koloxydgaser kan utvecklas.
2) Arbeta endast i dagsljus eller med en god
belysning.
3) Unvik om möjligt, att arbeta när gräset är
vått.
4) Kontrollera, att det alltid finns ordentliga
stödpunkter på sluttande terräng.
5) Spring aldrig; gå. Användaren bör inte låta
sig dras av gräsklipparen.
6) Klipp alltid tvärs över sluttande terräng,
aldrig upp och ner.
7) Var särskilt försiktig vid byte av riktning i
sluttande terräng.
8) Klipp aldrig...

SVENSKASESE
1) Håll muttrar och skruvar åtdragna för att
alltid behålla maskinen i säkert arbetstill-
stånd. Ett regelmässigt underhåll är väsent-
ligt för säkerheten och för att upprätthålla
prestationsnivån.
2) Förvara aldrig gräsklipparen med bensin i
tanken i ett rum, där bensinångorna kan nås
av eldslåga, gnista eller stark värmekälla.
3) Låt motorn kallna innan gräsklipparen
ställs bort.
4) För att minska brandrisken ska motorn,
utloppet samt ljuddämparen, batterilådan
och bensinförvaringsstället...

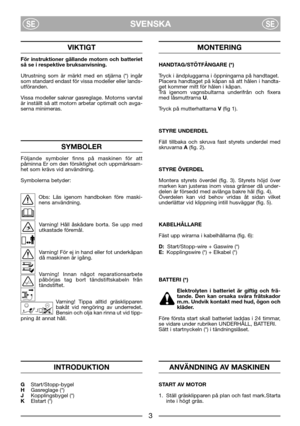

SVENSKASESE
VIKTIGT
För instruktioner gällande motorn och batteriet
så se i respektive bruksanvisning.
Utrustning som är märkt med en stjärna (*) ingår
som standard endast för vissa modeller eller lands-
utföranden.
Vissa modeller saknar gasreglage. Motorns varvtal
är inställt så att motorn arbetar optimalt och avga-
serna minimeras.
SYMBOLER
Följande symboler finns på maskinen för att
påminna Er om den försiktighet och uppmärksam-
het som krävs vid användning.
Symbolerna betyder:
Obs: Läs igenom...

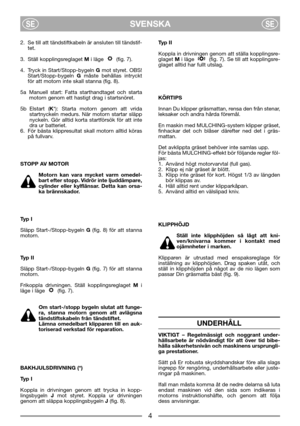

SVENSKASESE
2. Se till att tändstiftkabeln är ansluten till tändstif-
tet.
3. Ställ kopplingsreglaget Mi läge   (fig. 7).
4. Tryck in Start/Stopp-bygeln Gmot styret. OBS!
Start/Stopp-bygeln Gmåste behållas intryckt
för att motorn inte skall stanna (fig. 8).
5a Manuell start: Fatta starthandtaget och starta
motorn genom ett hastigt drag i startsnöret.
5b Elstart (K*): Starta motorn genom att vrida
startnyckeln medurs. När motorn startar släpp
nyckeln. Gör alltid korta startförsök för att inte
dra ur...

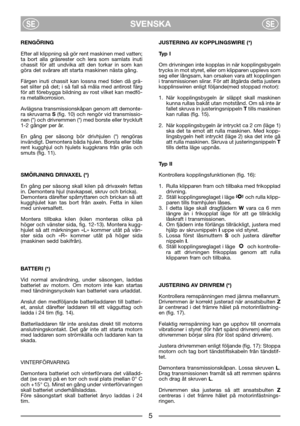

SVENSKASESE
RENGÖRING
Efter all klippning så gör rent maskinen med vatten;
ta bort alla gräsrester och lera som samlats inuti
chassit för att undvika att den torkar in som kan
göra det svårare att starta maskinen nästa gång.
Färgen inuti chassit kan lossna med tiden då grä-
set sliter på det; i så fall så måla med antirost färg
för att förebygga bildning av rost vilket kan medfö-
ra metallkorrosion.
Avlägsna transmissionskåpan genom att demonte-
ra skruvarna S(fig. 10) och rengör vid transmissio-
nen...

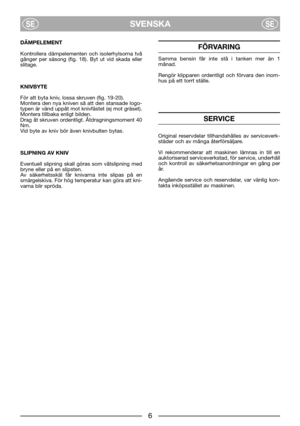

SVENSKASESE
DÄMPELEMENT
Kontrollera dämpelementen och isolerhylsorna två
gånger per säsong (fig. 18). Byt ut vid skada eller
slitage.
KNIVBYTE
För att byta kniv, lossa skruven (fig. 19-20).
Montera den nya kniven så att den stansade logo-
typen är vänd uppåt mot knivfästet (ej mot gräset).
Montera tillbaka enligt bilden.
Drag åt skruven ordentligt. Åtdragningsmoment 40
Nm.
Vid byte av kniv bör även knivbulten bytas.
SLIPNING AV KNIV
Eventuell slipning skall göras som våtslipning med
bryne eller på en...
