Stiga Lawn Mower MULTICLIP PRO 48 ETHANOL PRO 51 S ETHANOL Slovenian Version Manual

STIGA
MULTICLIP
PRO 48 ETHANOL
PRO 51 S ETHANOL
8211-1234-01
BRUKSANVISNING

2
SVENSKA S
2.
3.
4.
5.
1.
A
A
ED

3
SVENSKAS
0,7-0,8 mm
6. 7. Briggs & Stratton Intek
8. PRO 51 S9.
10. Multiclip Pro 48 11. Multiclip Pro 51 S
12.
STOP
G
13. Multiclip PRO 51 S
U
V
G
M

4
SVENSKA S
HS
I
18.
17. PRO 51 S16. PRO 51 S
14. 15.
L K
40 Nm

5
SVENSKASE

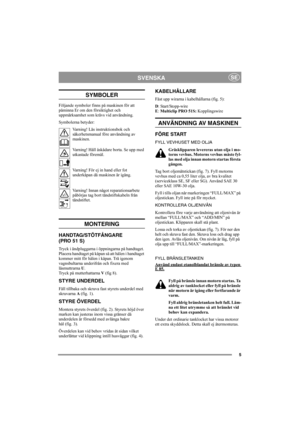

SYMBOLER
Följande symboler finns på maskinen för att
påminna Er om den försiktighet och
uppmärksamhet som krävs vid användning.
Symbolerna betyder:
Varning! Läs instruktionsbok och
säkerhetsmanual före användning av
maskinen.
Varning! Håll åskådare borta. Se upp med
utkastade föremål.
Varning! För ej in hand eller fot
underkåpan då maskinen är igång.
Varning! Innan något reparationsarbete
påbörjas tag bort tändstiftskabeln från
tändstiftet.
MONTERING
HANDTAG/STÖTFÅNGARE
(PRO 51 S)...

6
SVENSKASE

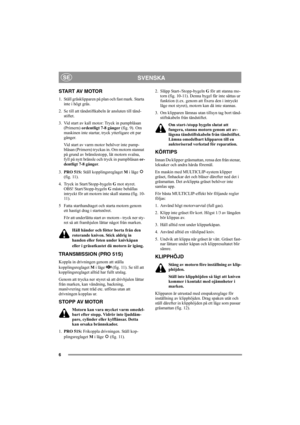

START AV MOTOR
1. Ställ gräsklipparen på plan och fast mark. Starta
inte i högt gräs.
2. Se till att tändstiftkabeln är ansluten till tänd-
stiftet.
3. Vid start av kall motor: Tryck in pumpblåsan
(Primern) ordentligt 7-8 gånger (fig. 9). Om
maskinen inte startar, tryck ytterligare ett par
gånger.
Vid start av varm motor behöver inte pump-
blåsan (Primern) tryckas in. Om motorn stannat
på grund av bränslestopp, låt motorn svalna,
fyll på nytt bränsle och tryck in pumpblåsan or-
dentligt...

7
SVENSKASE

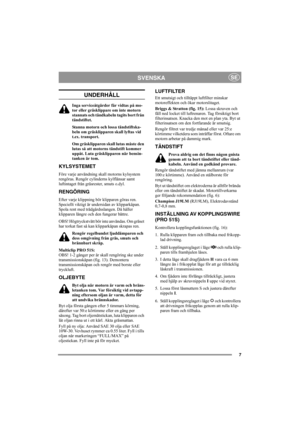

UNDERHÅLL
Inga serviceåtgärder får vidtas på mo-
tor eller gräsklippare om inte motorn
stannats och tändkabeln tagits bort från
tändstiftet.
Stanna motorn och lossa tändstiftska-
beln om gräsklipparen skall lyftas vid
t.ex. transport.
Om gräsklipparen skall lutas måste den
lutas så att motorns tändstift kommer
uppåt. Luta gräsklipparen när bensin-
tanken är tom.
KYLSYSTEMET
Före varje användning skall motorns kylsystem
rengöras. Rengör cylinderns kylflänsar samt
luftintaget från...

8
SVENSKASE

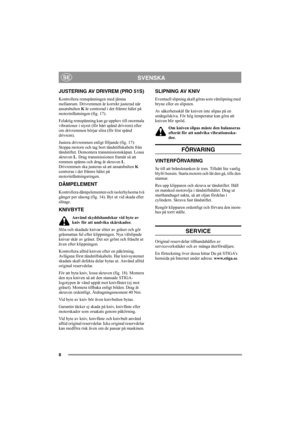

JUSTERING AV DRIVREM (PRO 51S)
Kontrollera remspänningen med jämna
mellanrum. Drivremmen är korrekt justerad när
ansatsbulten K är centrerad i det främre hålet på
motorinfästningen (fig. 17).
Felaktig remspänning kan ge upphov till onormala
vibrationer i styret (för hårt spänd drivrem) eller
om drivremmen börjar slira (för löst spänd
drivrem).
Justera drivremmen enligt följande (fig. 17):
Stoppa motorn och tag bort tändstiftskabeln från
tändstiftet. Demontera transmissionskåpan. Lossa...

9
SVENSKASE

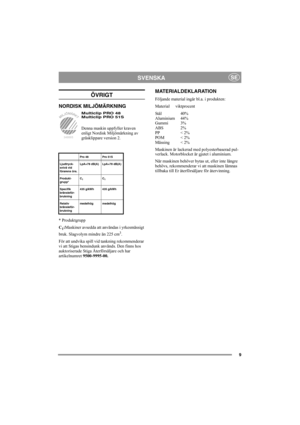

ÖVRIGT
NORDISK MILJÖMÄRKNING
Multiclip PRO 48
Multiclip PRO 51S
Denna maskin uppfyller kraven
enligt Nordisk Miljömärkning av
gräsklippare version 2.
* Produktgrupp
C
1:Maskiner avsedda att användas i yrkesmässigt
bruk. Slagvolym mindre än 225 cm
3.
För att undvika spill vid tankning rekommenderar
vi att Stigas bensindunk används. Den finns hos
auktoriserade Stiga Återförsäljare och har
artikelnumret 9500-9995-00.
MATERIALDEKLARATION
Följande material ingår bl.a. i produkten:...

STOP
EG-försäkran om överensstämmelse
EY-vaatimustenmukaisuusvakuutus
EU-overensstemmelseserklæring
EU-forsikring om overensstemmelse
EG-KonformitätsbescheinigungEC conformity declaration
Déclaration de conformité CE
EU-gelijkvormigheidsverklaring
Dichiarazione di conformità CE
Declaración de conformidad CEDeclaração de conformidade da CE
Deklaracja zgodności EC
Декларация EC о соответствии
Deklarace shody s EU
EK megfelelőségi nyilatkozatIzjava ES o skladnosti
1.Kategori
Luokka
Kategori
Kategori...
