Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual Dutch Version

STIGA PARK
4 WD
107 M
107 M HD 121 M
125 Combi Pro
8211-0543-01
B
GEBRUIKSAANWIJZING
£
»HC“P”K÷»fl œOÀ‹«Œ¬¿“EÀfl ®

125 Combi Pro
125 Combi Pro
121 M
107 M HDA B
C B
E
F Torx T30
To r x  T 3 0
G H I
125 Combi Pro
125 Combi Pro
121 M
107 M HD
10 mm
10 mm
3
5 125 Combi Pro
7 121 M 1
4
6 125 Combi Pro
8 121 M 2

107 M
A B
D
B
10 mm 13 mm
13 mm
J
K
L
M
11
13 107 M HD
15 9 107
12 107 M
14
16 10 107

5 mm
107 M HD
M
N
24 Nm
1/3
Q 9,8 Nm
P 24 Nm
24 Nm
19
21 125 Combi Pro
23  17
20
22
24   18

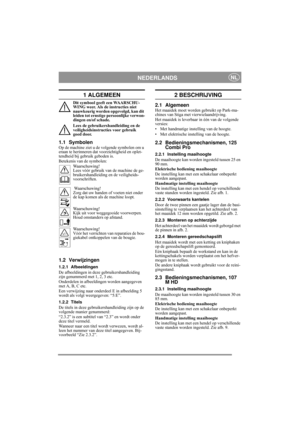

NEDERLANDSNL
1 ALGEMEEN
Dit symbool geeft een WAARSCHU-
WING weer. Als de instructies niet
nauwkeurig worden opgevolgd, kan dit
leiden tot ernstige persoonlijke verwon-
dingen en/of schade.
Lees de gebruikershandleiding en de
veiligheidsinstructies voor gebruik
goed door.
1.1 SymbolenOp de machine ziet u de volgende symbolen om u
eraan te herinneren dat voorzichtigheid en oplet-
tendheid bij gebruik geboden is.
Betekenis van de symbolen:Waarschuwing!
Lees vóór gebruik van de machine de ge-...

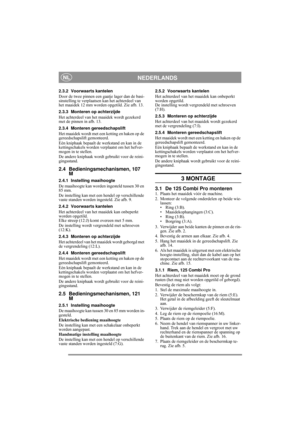

NEDERLANDSNL
2.3.2 Voorwaarts kantelen
Door de twee pinnen een gaatje lager dan de basi-
sinstelling te verplaatsen kan het achterdeel van
het maaidek 12 mm worden opgetild. Zie afb. 13.
2.3.3 Monteren op achterzijde
Het achterdeel van het maaidek wordt gezekerd
met de pinnen in afb. 13.
2.3.4 Monteren gereedschapslift
Het maaidek wordt met een ketting en haken op de
gereedschapslift gemonteerd.
Eén kniphaak bepaalt de werkstand en kan in de
kettingschakels worden verplaatst om het hefver-
mogen in...

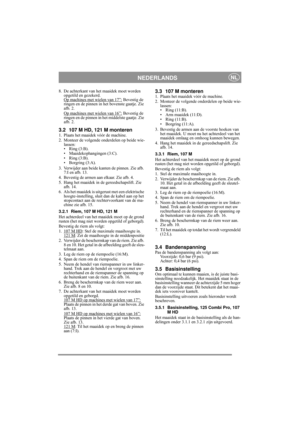

NEDERLANDSNL
8. De achterkant van het maaidek moet worden opgetild en gezekerd.
Op machines met wielen van 17”:
 Bevestig de
ringen en de pinnen in het bovenste gaatje. Zie
afb. 2.
Op machines met wielen van 16”:
 Bevestig de
ringen en de pinnen in het middelste gaatje. Zie
afb. 2.
3.2 107 M HD, 121 M monteren1. Plaats het maaidek vóór de machine.
2. Monteer de volgende onderdelen op beide wie- lassen:
• Ring (3:B).
• Maaidekophangingen (3:C).
• Ring (3:B).
• Borgring (3:A).
3. Verwijder aan beide...

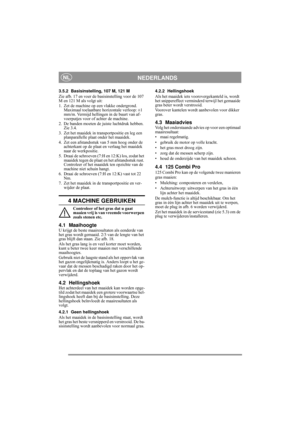

NEDERLANDSNL
3.5.2 Basisinstelling, 107 M, 121 M
Zie afb. 17 en voer de basisinstelling voor de 107
M en 121 M als volgt uit:
1.  Zet de machine op een vlakke ondergrond. Maximaal toelaatbare horizontale verloop: ±1
mm/m. Vermijd he llingen in de buurt van af-
voerputjes voor of achter de machine.
2. De banden moeten de juiste luchtdruk hebben.  Zie 3.4.
3. Zet het maaidek in transportpositie en leg een  planparallelle plaat onder het maaidek.
4. Zet een afstandsstuk van 5 mm hoog onder de  achterkant...

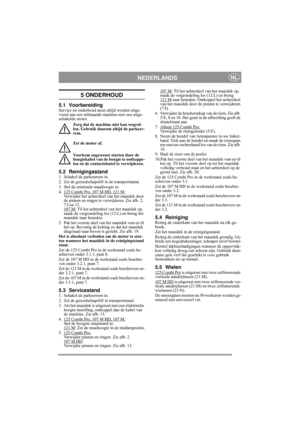

NEDERLANDSNL
5 ONDERHOUD
5.1 VoorbereidingService en onderhoud moet altijd worden uitge-
voerd aan een stilstaande machine met een uitge-
schakelde motor.Zorg dat de machine niet kan wegrol-
len. Gebruik daarom altijd de parkeer-
rem.
Zet de motor af.
Voorkom ongewenst starten door de
bougiekabel van de bougie te ontkoppe-
len en de contactsleutel te verwijderen.
5.2 Reinigingsstand1. Schakel de parkeerrem in.
2. Zet de gereedschapslift in de transportstand.
3. Stel de minimale maaihoogte in.
4. 125...

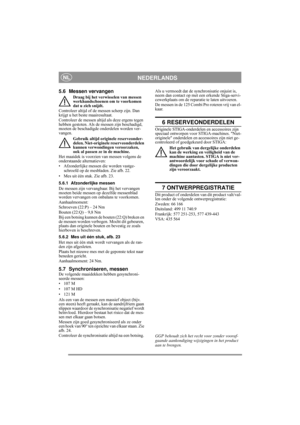

NEDERLANDSNL
5.6 Messen vervangen
Draag bij het verwisselen van messen
werkhandschoenen om te voorkomen
dat u zich snijdt.
Controleer altijd of de messen scherp zijn. Dan
krijgt u het beste maairesultaat.
Controleer de messen altijd als deze ergens tegen
hebben gestoten. Als de messen zijn beschadigd,
moeten de beschadigde onderdelen worden ver-
vangen.
Gebruik altijd originele reserveonder-
delen. Niet-originele reserveonderdelen
kunnen verwondingen veroorzaken,
ook al passen ze in de machine....
