Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual French Version

STIGA PARK
4 WD
107 M
107 M HD 121 M
125 Combi Pro
8211-0543-01
B MODE D’EMPLOI
£
»HC“P”K÷»fl œOÀ‹«Œ¬¿“EÀfl ®

125 Combi Pro
125 Combi Pro
121 M
107 M HDA B
C B
E
F Torx T30
To r x  T 3 0
G H I
125 Combi Pro
125 Combi Pro
121 M
107 M HD
10 mm
10 mm
3
5 125 Combi Pro
7 121 M 1
4
6 125 Combi Pro
8 121 M 2

107 M
A B
D
B
10 mm 13 mm
13 mm
J
K
L
M
11
13 107 M HD
15 9 107
12 107 M
14
16 10 107

5 mm
107 M HD
M
N
24 Nm
1/3
Q 9,8 Nm
P 24 Nm
24 Nm
19
21 125 Combi Pro
23  17
20
22
24   18

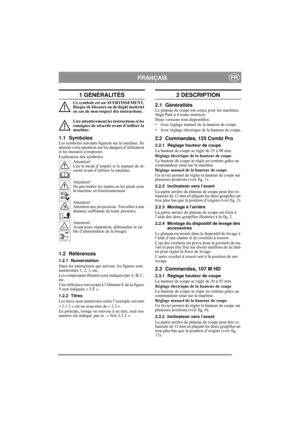

FRANÇAISFR
1 GÉNÉRALITÉS
Ce symbole est un AVERTISSEMENT.
Risque de blessure ou de dégât matériel
en cas de non-respect des instructions.
Lire attentivement les instructions et les
consignes de sécurité avant d’utiliser la
machine.
1.1 SymbolesLes symboles suivants figurent sur la machine. Ils
attirent votre attention sur les dangers d’utilisation
et les mesures à respecter.
Explication des symboles:
Attention!
Lire le mode d’emploi  et le manuel de sé-
curité avant d’utiliser la machine....

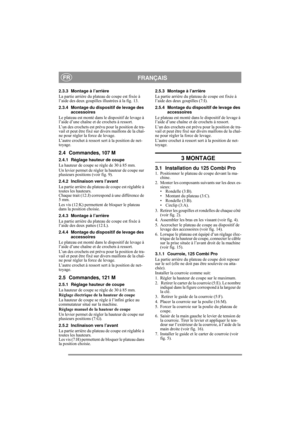

FRANÇAISFR
2.3.3 Montage à l’arrière
La partie arrière du plateau de coupe est fixée à
l’aide des deux goupilles illustrées à la fig. 13.
2.3.4 Montage du dispositif de levage des accessoires
Le plateau est monté dans le  dispositif de levage à
l’aide d’une chaîne et de crochets à ressort.
L’un des crochets est prévu pour la position de tra-
vail et peut être fixé sur divers maillons de la chaî-
ne pour régler la force de levage.
L’autre crochet à ressort sert à la position de net-
toyage.
2.4...

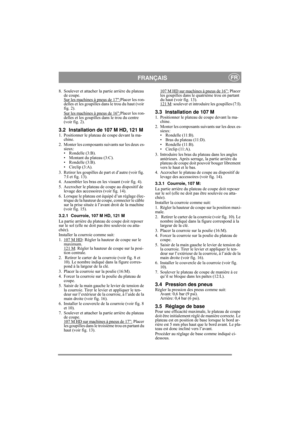

FRANÇAISFR
8. Soulever et attacher la partie arrière du plateau
de coupe.
Sur les machines à pneus de 17:
Placer les ron-
delles et les goupilles da ns le trou du haut (voir
fig. 2).
Sur les machines à pneus de 16:
Placer les ron-
delles et les goupilles  dans le trou du centre
(voir fig. 2).
3.2 Installation de 107 M HD, 121 M1. Positionner le plateau de coupe devant la ma- chine.
2. Monter les composants suivants sur les deux es- sieux:
• Rondelle (3:B).
• Montant du plateau (3:C).
• Rondelle...

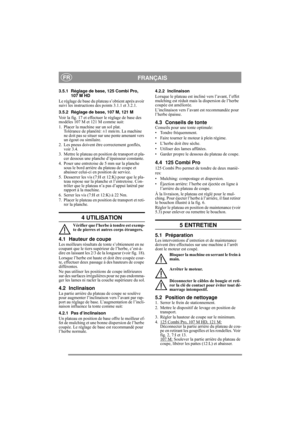

FRANÇAISFR
3.5.1 Réglage de base, 125 Combi Pro, 107 M HD
Le réglage de base du plateau s’obtient après avoir
suivi les instructions de s points 3.1.1 et 3.2.1.
3.5.2 Réglage de base, 107 M, 121 M
Voir la fig. 17 et effectuer le réglage de base des
modèles 107 M et 121 M comme suit:
1.  Placer la machine sur un sol plat.  Tolérance de planéité: ±1 mm/m. La machine
ne doit pas se situer sur une pente amenant vers
un égout ou similaire.
2. Les pneus doivent être correctement gonflés,  voir 3.4.
3....

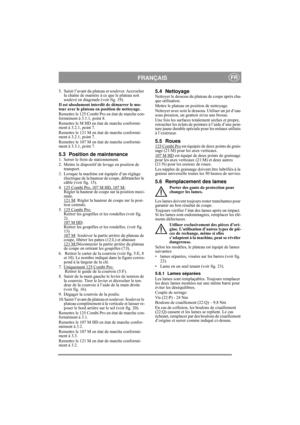

FRANÇAISFR
5. Saisir l’avant du plateau et soulever. Accrocher la chaîne de manière à ce que le plateau soit
soulevé en diagonale (voir fig. 19).
Il est absolument interdit de démarrer le mo-
teur avec le plateau en position de nettoyage.
Remettre le 125 Combi Pro en état de marche con-
formément à 3.1.1, point 8.
Remettre le M HD en état de marche conformé-
ment à 3.2.1, point 7.
Remettre le 121 M en état de marche conformé-
ment à 3.2.1, point 7.
Remettre le 107 M en état de marche conformé-
ment à...

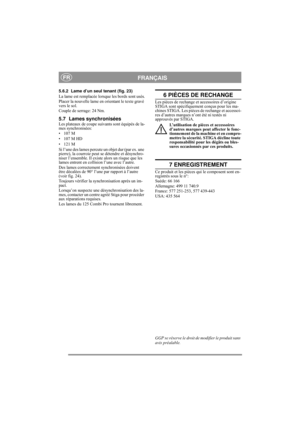

FRANÇAISFR
5.6.2 Lame d’un seul tenant (fig. 23)
La lame est remplacée lorsque les bords sont usés.
Placer la nouvelle lame en orientant le texte gravé
vers le sol.
Couple de serrage: 24 Nm.
5.7 Lames synchroniséesLes plateaux de coupe suivants sont équipés de la-
mes synchronisées:
• 107 M
• 107 M HD
• 121 M
Si l’une des lames percute un objet dur (par ex. une
pierre), la courroie peut se détendre et désynchro-
niser l’ensemble. Il existe alors un risque que les
lames entrent en collision l’une avec...
