Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Dutch Version

STIGA PARK
4WD
92 M
107 M
107 M HD 121 M
110 Combi Pro
125 Combi Pro
8211-0543-03

2
125 Combi Pro
110/125 Combi Pro
121 M
107 M HD
ABCB
E
F Torx T30
To r x  T 3 0
110/125 Combi Pro
G
H
I
110/125 Combi Pro
1
2
110/125 Combi Pro
121 M 107 M HD
110/125 Combi Pro
10 mm 10 mm
3
5
7 121 M1
4
6
8 121 M2

3
92/107 M
ABDB
10 mm13 mm
13 mm
J
K
L
110/125 Combi Pro
M
11
13 107 M HD
159 92/107
12 92/107 M
14
1610 92/107

4
92/107 M
107 M HD
121 M
1/3
92/107 M
121 M
5 mm
110/125 Combi Pro
107 M HD
19
21
23 17
20
22
24  18

5

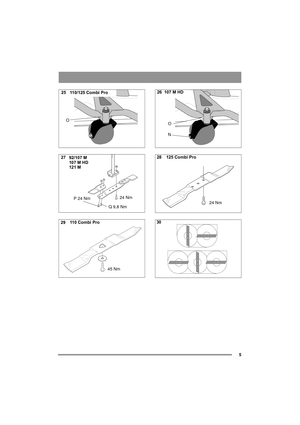

O
110/125 Combi Pro
Q 9,8 Nm P 24 Nm24 Nm
92/107 M
107 M HD
121 M
45 Nm 110 Combi Pro
O
N
107 M HD
24 Nm 125 Combi Pro
27
29 25
28
30 26

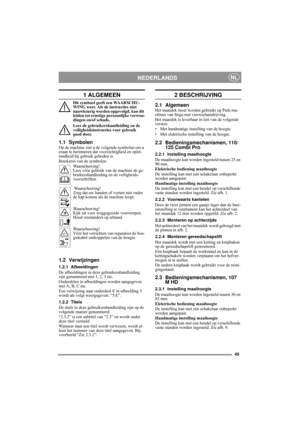

45
NEDERLANDSNL
1 ALGEMEEN
Dit symbool geeft een WAARSCHU-
WING weer. Als de instructies niet
nauwkeurig worden opgevolgd, kan dit
leiden tot ernstige persoonlijke verwon-
dingen en/of schade.
Lees de gebruikershandleiding en de
veiligheidsinstructies voor gebruik
goed door.
1.1 SymbolenOp de machine ziet u de volgende symbolen om u
eraan te herinneren dat voorzichtigheid en oplet-
tendheid bij gebruik geboden is.
Betekenis van de symbolen:
Waarschuwing!
Lees vóór gebruik van de machine de ge-...

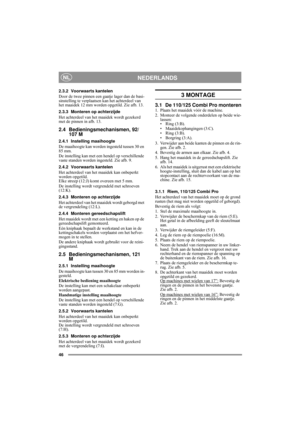

46
NEDERLANDSNL
2.3.2 Voorwaarts kantelen
Door de twee pinnen een gaatje lager dan de basi-
sinstelling te verplaatsen kan het achterdeel van
het maaidek 12 mm worden opgetild. Zie afb. 13.
2.3.3 Monteren op achterzijde
Het achterdeel van het maaidek wordt gezekerd
met de pinnen in afb. 13.
2.4 Bedieningsmechanismen, 92/
107 M
2.4.1 Instelling maaihoogte
De maaihoogte kan worden ingesteld tussen 30 en
85 mm.
De instelling kan met een hendel op verschillende
vaste standen worden ingesteld. Zie afb....

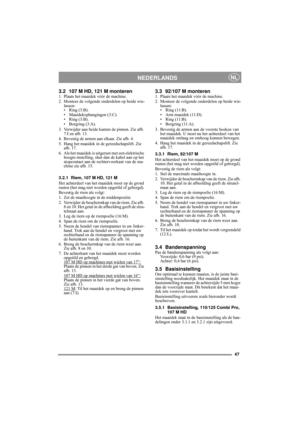

47
NEDERLANDSNL
3.2 107 M HD, 121 M monteren1. Plaats het maaidek vóór de machine.
2. Monteer de volgende onderdelen op beide wie-
lassen:
• Ring (3:B).
• Maaidekophangingen (3:C).
• Ring (3:B).
• Borgring (3:A).
3. Verwijder aan beide kanten de pinnen. Zie afb.
7:I en afb. 13.
4. Bevestig de armen aan elkaar. Zie afb. 4.
5. Hang het maaidek in de gereedschapslift. Zie
afb. 17.
6. Als het maaidek is uitgerust met een elektrische
hoogte-instelling, sluit dan de kabel aan op het
stopcontact aan de...

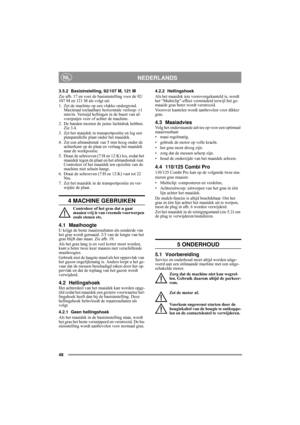

48
NEDERLANDSNL
3.5.2 Basisinstelling, 92/107 M, 121 M
Zie afb. 17 en voer de basisinstelling voor de 92/
107 M en 121 M als volgt uit:
1.  Zet de machine op een vlakke ondergrond.
Maximaal toelaatbare horizontale verloop: ±1
mm/m. Vermijd hellingen in de buurt van af-
voerputjes voor of achter de machine.
2. De banden moeten de juiste luchtdruk hebben.
Zie 3.4.
3. Zet het maaidek in transportpositie en leg een
planparallelle plaat onder het maaidek.
4. Zet een afstandsstuk van 5 mm hoog onder de...

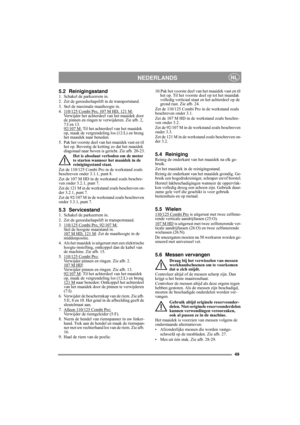

49
NEDERLANDSNL
5.2 Reinigingsstand1. Schakel de parkeerrem in.
2. Zet de gereedschapslift in de transportstand.
3. Stel de maximale maaihoogte in.
4. 110/125 Combi Pro, 107 M HD, 121 M:
Verwijder het achterdeel van het maaidek door
de pinnen en ringen te verwijderen. Zie afb. 2,
7:I en 13.
92/107 M:
 Til het achterdeel van het maaidek
op, maak de vergrendeling los (12:L) en breng
het maaidek naar beneden.
5. Pak het voorste deel van het maaidek vast en til
het op. Bevestig de ketting zo dat het...
