Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Hungarian Version

STIGA PARK
4WD
92 M
107 M
107 M HD 121 M
110 Combi Pro
125 Combi Pro
8211-0543-03

2
125 Combi Pro
110/125 Combi Pro
121 M
107 M HD
ABCB
E
F Torx T30
To r x  T 3 0
110/125 Combi Pro
G
H
I
110/125 Combi Pro
1
2
110/125 Combi Pro
121 M 107 M HD
110/125 Combi Pro
10 mm 10 mm
3
5
7 121 M1
4
6
8 121 M2

3
92/107 M
ABDB
10 mm13 mm
13 mm
J
K
L
110/125 Combi Pro
M
11
13 107 M HD
159 92/107
12 92/107 M
14
1610 92/107

4
92/107 M
107 M HD
121 M
1/3
92/107 M
121 M
5 mm
110/125 Combi Pro
107 M HD
19
21
23 17
20
22
24  18

5

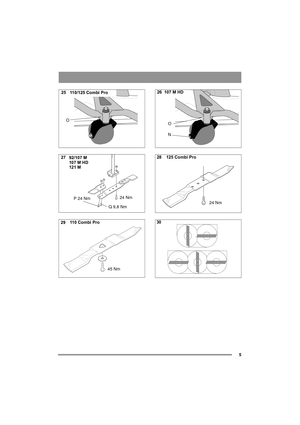

O
110/125 Combi Pro
Q 9,8 Nm P 24 Nm24 Nm
92/107 M
107 M HD
121 M
45 Nm 110 Combi Pro
O
N
107 M HD
24 Nm 125 Combi Pro
27
29 25
28
30 26

87
MAGYARHU

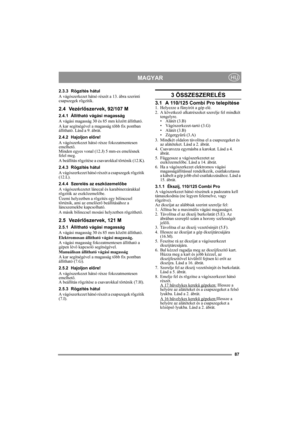

2.3.3 Rögzítés hátul
A vágószerkezet hátsó részét a 13. ábra szerinti
csapszegek rögzítik.
2.4 Vezérlőszervek, 92/107 M
2.4.1 Állítható vágási magasság
A vágási magasság 30 és 85 mm között állítható.
A kar segítségével a magasság több fix pontban
állítható. Lásd a 9. ábrát.
2.4.2 Hajoljon előre!
A vágószerkezet hátsó része fokozatmentesen
emelhető.
Minden egyes vonal (12.J) 5 mm-es emelésnek
felel meg.
A beállítás rögzítése a csavarokkal történik (12.K).
2.4.3 Rögzítés hátul
A...

88
MAGYARHU

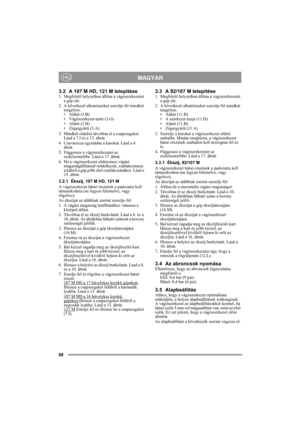

3.2 A 107 M HD, 121 M telepítése1. Megfelelő helyzetben állítsa a vágószerkezetet
a gép elé.
2. A következő alkatrészeket szerelje fel mindkét
tengelyre.
• Alátét (3.B)
• Vágószerkezet-tartó (3.G)
• Alátét (3.B)
• Zégergyűrű (3.A)
3. Mindkét oldalon távolítsa el a csapszegeket.
Lásd a 7.I és a 13. ábrát.
4. Csavarozza egymásba a karokat. Lásd a 4.
ábrát.
5. Függessze a vágószerkezetet az
eszközemelőbe. Lásd a 17. ábrát.
6. Ha a vágószerkezet elektromos vágási
magasságállítással...

89
MAGYARHU

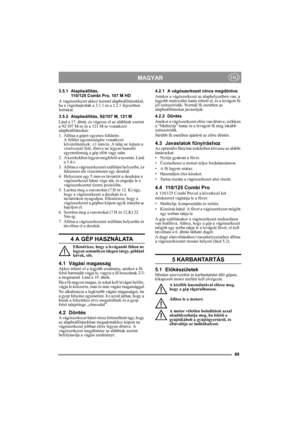

3.5.1 Alapbeállítás,
110/125 Combi Pro, 107 M HD
A vágószerkezet akkor üzemel alapbeállításokkal,
ha a végrehajtották a 3.1.1 és a 3.2.1 fejezetben
leírtakat.
3.5.2 Alapbeállítás, 92/107 M, 121 M
Lásd a 17. ábrát, és végezze el az alábbiak szerint
a 92/107 M-re és a 121 M-re vonatkozó
alapbeállításokat:
1.  Állítsa a gépet egyenes felületre.
A felület egyenességére vonatkozó
követelmények: ±1 mm/m. A talaj ne lejtsen a
vízelvezető felé, illetve ne legyen hasonló
egyenetlenség a gép...

90
MAGYARHU

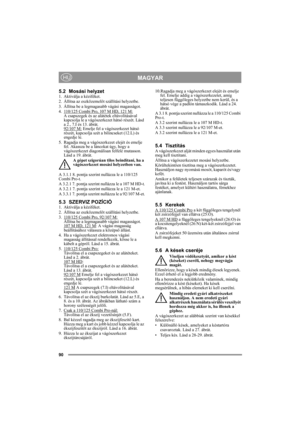

5.2 Mosási helyzet1. Aktiválja a kéziféket.
2. Állítsa az eszközemelőt szállítási helyzetbe.
3. Állítsa be a legmagasabb vágási magasságot.
4. 110/125 Combi Pro, 107 M HD, 121 M:
A csapszegek és az alátétek eltávolításával
kapcsolja le a vágószerkezet hátsó részét. Lásd
a 2., 7.I és 13. ábrát.
92/107 M:
 Emelje fel a vágószerkezet hátsó
részét, kapcsolja szét a bilincseket (12.L) és
engedje le.
5. Ragadja meg a vágószerkezet elejét és emelje
fel. Akassza be a láncokat úgy, hogy a...

86
MAGYARHU

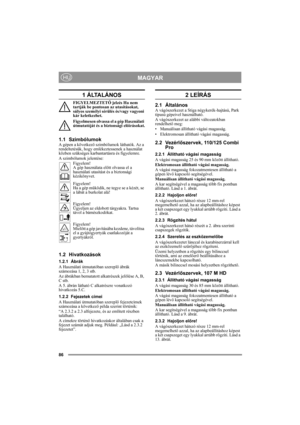

1 ÁLTALÁNOS
FIGYELMEZTETŐ jelzés Ha nem
tartják be pontosan az utasításokat,
súlyos személyi sérülés és/vagy vagyoni
kár keletkezhet.
Figyelmesen olvassa el a gép Használati
útmutatóját és a biztonsági előírásokat.
1.1 SzimbólumokA gépen a következő szimbólumok láthatók. Az a
rendeltetésük, hogy emlékeztessenek a használat
közben szükséges karbantartásra és figyelemre.
A szimbólumok jelentése:
Figyelem!
A gép használata előtt olvassa el a
használati utasítást és a biztonsági...
