STIGA PARK
4WD
92 M
107 M
107 M HD 121 M
110 Combi Pro
125 Combi Pro
8211-0543-03

2
125 Combi Pro
110/125 Combi Pro
121 M
107 M HD
ABCB
E
F Torx T30
To r x  T 3 0
110/125 Combi Pro
G
H
I
110/125 Combi Pro
1
2
110/125 Combi Pro
121 M 107 M HD
110/125 Combi Pro
10 mm 10 mm
3
5
7 121 M1
4
6
8 121 M2

3
92/107 M
ABDB
10 mm13 mm
13 mm
J
K
L
110/125 Combi Pro
M
11
13 107 M HD
159 92/107
12 92/107 M
14
1610 92/107

4
92/107 M
107 M HD
121 M
1/3
92/107 M
121 M
5 mm
110/125 Combi Pro
107 M HD
19
21
23 17
20
22
24  18

5
O
110/125 Combi Pro
Q 9,8 Nm P 24 Nm24 Nm
92/107 M
107 M HD
121 M
45 Nm 110 Combi Pro
O
N
107 M HD
24 Nm 125 Combi Pro

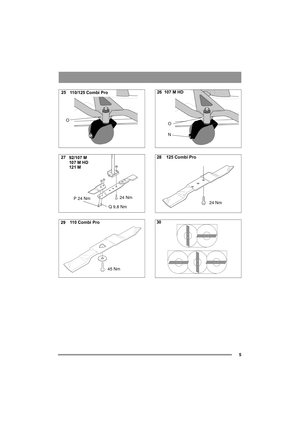

27
29 25
28
30 26

51

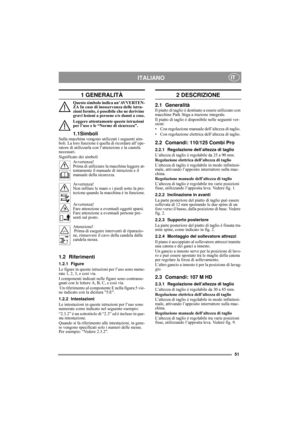

ITALIANOIT
1 GENERALITÀ
Questo simbolo indica un’AVVERTEN-
ZA In caso di inosservanza delle istru-
zioni fornite, è possibile che ne derivino
gravi lesioni a persone e/o danni a cose.
Leggere attentamente queste istruzioni
per l’uso e le “Norme di sicurezza”.
1.1SimboliSulla macchina vengono utilizzati i seguenti sim-
boli. La loro funzione è quella di ricordare all’ope-
ratore di utilizzarla con l’attenzione e la cautela
necessari.
Significato dei simboli
Avvertenza!
Prima di utilizzare la...

52

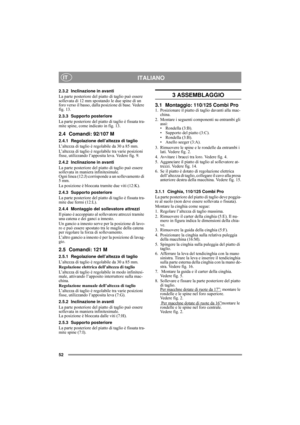

ITALIANOIT
2.3.2 Inclinazione in avanti
La parte posteriore del piatto di taglio può essere
sollevata di 12 mm spostando le due spine di un
foro verso il basso, dalla posizione di base. Vedere
fig. 13.
2.3.3 Supporto posteriore
La parte posteriore del piatto di taglio è fissata tra-
mite spine, come indicato in fig. 13.
2.4 Comandi: 92/107 M
2.4.1 Regolazione dell’altezza di taglio
L’altezza di taglio è regolabile da 30 a 85 mm.
L’altezza di taglio è regolabile tra varie posizioni
fisse,...

53

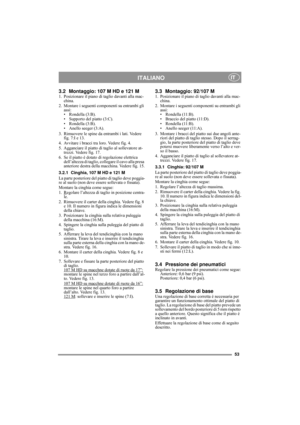

ITALIANOIT
3.2 Montaggio: 107 M HD e 121 M1. Posizionare il piano di taglio davanti alla mac-
china.
2. Montare i seguenti componenti su entrambi gli
assi:
• Rondella (3:B).
• Supporto del piatto (3:C).
• Rondella (3:B).
• Anello seeger (3:A).
3. Rimuovere le spine da entrambi i lati. Vedere
fig. 7:I e 13.
4. Avvitare i bracci tra loro. Vedere fig. 4.
5. Agganciare il piatto di taglio al sollevatore at-
trezzi. Vedere fig. 17.
6. Se il piatto è dotato di regolazione elettrica
dell’altezza di...

54

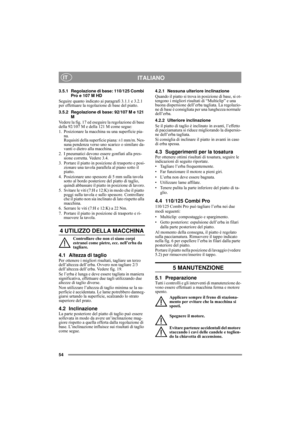

ITALIANOIT
3.5.1 Regolazione di base: 110/125 Combi
Pro e 107 M HD
Seguire quanto indicato ai paragrafi 3.1.1 e 3.2.1
per effettuare la regolazione di base del piatto.
3.5.2 Regolazione di base: 92/107 M e 121
M
Vedere la fig. 17 ed eseguire la regolazione di base
della 92/107 M e della 121 M come segue:
1.  Posizionare la macchina su una superficie pia-
na.
Requisiti della superficie piana: ±1 mm/m. Nes-
suna pendenza verso uno scarico o similare da-
vanti o dietro alla macchina.
2. I pneumatici...

55

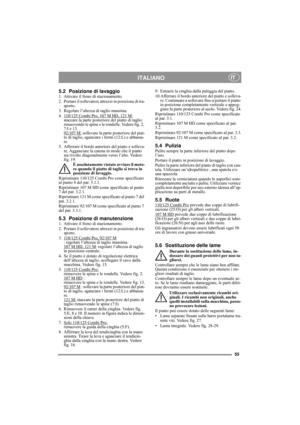

ITALIANOIT
5.2 Posizione di lavaggio1. Attivare il freno di stazionamento.
2. Portare il sollevatore attrezzi in posizione di tra-
sporto.
3. Regolare l’altezza di taglio massima.
4. 110/125 Combi Pro, 107 M HD, 121 M:
staccare la parte posteriore del piatto di taglio
rimuovendo le spine e le rondelle. Vedere fig. 2,
7:I e 13.
92/107 M:
 sollevare la parte posteriore del piat-
to di taglio, sganciare i fermi (12:L) e abbassa-
re.
5. Afferrare il bordo anteriore del piatto e solleva-
re. Agganciare...
