Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Portuguese Version
Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Portuguese Version
Here you can view all the pages of manual Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Portuguese Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 2
2 125 Combi Pro 110/125 Combi Pro 121 M 107 M HD ABCB E F Torx T30 To r x T 3 0 110/125 Combi Pro G H I 110/125 Combi Pro 1 2 110/125 Combi Pro 121 M 107 M HD 110/125 Combi Pro 10 mm 10 mm 3 5 7 121 M1 4 6 8 121 M2
Page 3
3 92/107 M ABDB 10 mm13 mm 13 mm J K L 110/125 Combi Pro M 11 13 107 M HD 159 92/107 12 92/107 M 14 1610 92/107
Page 4
4 92/107 M 107 M HD 121 M 1/3 92/107 M 121 M 5 mm 110/125 Combi Pro 107 M HD 19 21 23 17 20 22 24 18
Page 5
5 O 110/125 Combi Pro Q 9,8 Nm P 24 Nm24 Nm 92/107 M 107 M HD 121 M 45 Nm 110 Combi Pro O N 107 M HD 24 Nm 125 Combi Pro 27 29 25 28 30 26

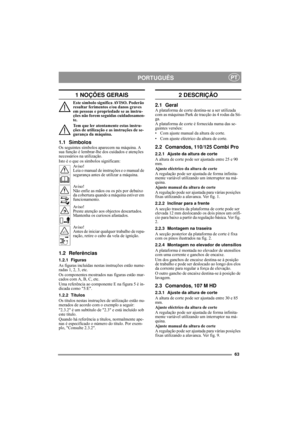

Page 6
63 PORTUGUÊSPT 1 NOÇÕES GERAIS Este símbolo significa AVISO. Poderão resultar ferimentos e/ou danos graves em pessoas e propriedade se as instru- ções não forem seguidas cuidadosamen- te. Tem que ler atentamente estas instru- ções de utilização e as instruções de se- gurança da máquina. 1.1 SímbolosOs seguintes símbolos aparecem na máquina. A sua função é lembrar-lhe dos cuidados e atenções necessários na utilização. Isto é o que os símbolos significam: Av i s o ! Leia o manual de instruções e o...

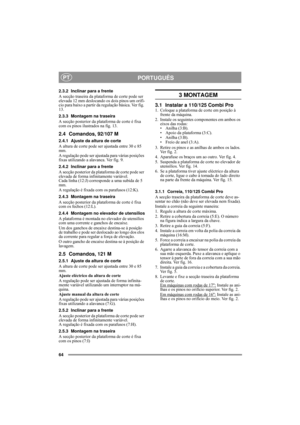

Page 7
64 PORTUGUÊSPT 2.3.2 Inclinar para a frente A secção traseira da plataforma de corte pode ser elevada 12 mm deslocando os dois pinos um orifí- cio para baixo a partir da regulação básica. Ver fig. 13. 2.3.3 Montagem na traseira A secção posterior da plataforma de corte é fixa com os pinos ilustrados na fig. 13. 2.4 Comandos, 92/107 M 2.4.1 Ajuste da altura de corte A altura de corte pode ser ajustada entre 30 e 85 mm. A regulação pode ser ajustada para várias posições fixas utilizando a alavanca....

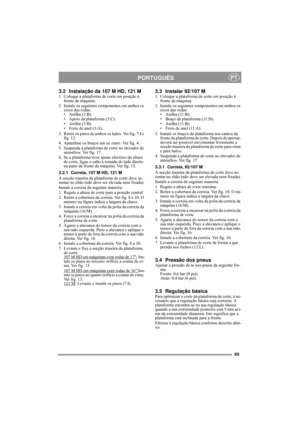

Page 8
65 PORTUGUÊSPT 3.2 Instalação da 107 M HD, 121 M1. Coloque a plataforma de corte em posição à frente da máquina. 2. Instale os seguintes componentes em ambos os eixos das rodas: • Anilha (3:B). • Apoio da plataforma (3:C). • Anilha (3:B). • Freio de anel (3:A). 3. Retire os pinos de ambos os lados. Ver fig. 7:I e fig. 13. 4. Aparafuse os braços um ao outro. Ver fig. 4. 5. Suspenda a plataforma de corte no elevador de utensílios. Ver fig. 17. 6. Se a plataforma tiver ajuste eléctrico da altura de...

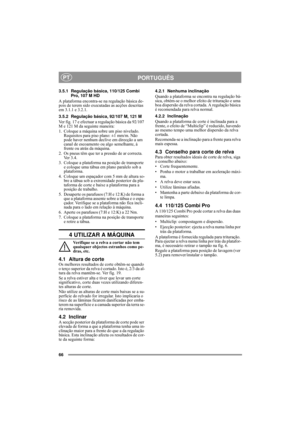

Page 9
66 PORTUGUÊSPT 3.5.1 Regulação básica, 110/125 Combi Pro, 107 M HD A plataforma encontra-se na regulação básica de- pois de terem sido executadas as acções descritas em 3.1.1 e 3.2.1. 3.5.2 Regulação básica, 92/107 M, 121 M Ver fig. 17 e efectuar a regulação básica da 92/107 M e 121 M da seguinte maneira: 1. Coloque a máquina sobre um piso nivelado. Requisitos para piso plano: ±1 mm/m. Não pode haver nenhum declive em direcção a um canal de escoamento ou algo semelhante, à frente ou atrás da...

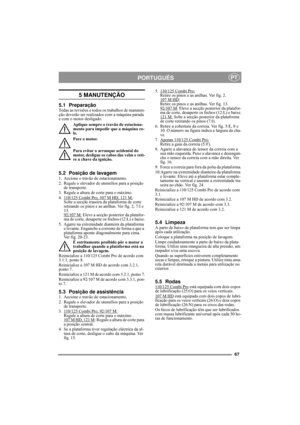

Page 10
67 PORTUGUÊSPT 5 MANUTENÇÃO 5.1 PreparaçãoTodas as revisões e todos os trabalhos de manuten- ção deverão ser realizados com a máquina parada e com o motor desligado. Aplique sempre o travão de estaciona- mento para impedir que a máquina ro- le. Pare o motor. Para evitar o arranque acidental do motor, desligue os cabos das velas e reti- re a chave da ignição. 5.2 Posição de lavagem1. Accione o travão de estacionamento. 2. Regule o elevador de utensílios para a posição de transporte. 3. Regule a altura...
