Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Russian Version

Here you can view all the pages of manual Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Russian Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.

Page 1

STIGA PARK
4WD
92 M
107 M
107 M HD
121 M
110 Combi Pro
125 Combi Pro
8211-0543-04
BRUKSANVISNING
KÄYTTÖOHJEET
BRUGSANVISNING
BRUKSANVISNING
GEBRAUCHSANWEISUNG
INSTRUCTIONS FOR USE
MODE D’EMPLOI
GEBRUIKSAANWIJZING
ISTRUZIONI PER L’USO
INSTRUCCIONES DE USO
INSTRUÇõES DE UTILIZAÇÃO
INSTRUKCJA OBS£UGI
»HC“P”K÷»fl œOÀ‹«Œ¬¿“EÀfl
NÁVOD K POU®ITÍ
HASZNÁLATI UTASÍTÁS
NAVODILA ZA UPORABOSV .... 6
FI ... 11
DA .. 17
NO . 22
DE ... 27
EN... 33
FR.... 39
NL... 45
IT..... 51
ES .... 57
PT ... 63
PL .... 69
RU... 75
CS...

Page 2

2
125 Combi Pro
110/125 Combi Pro
121 M
107 M HD
ABCB
E
F Torx T30
To r x  T 3 0
110/125 Combi Pro
G
H
I
110/125 Combi Pro
1
2
110/125 Combi Pro
121 M 107 M HD
110/125 Combi Pro
10 mm 10 mm
3
5
7 121 M1
4
6
8 121 M2

Page 3

3
92/107 M
ABDB
10 mm13 mm
13 mm
J
K
L
110/125 Combi Pro
M
11
13 107 M HD
159 92/107
12 92/107 M
14
1610 92/107

Page 4

4
92/107 M
107 M HD
121 M
1/3
92/107 M
121 M
5 mm
110/125 Combi Pro
107 M HD
19
21
23 17
20
22
24  18

Page 5

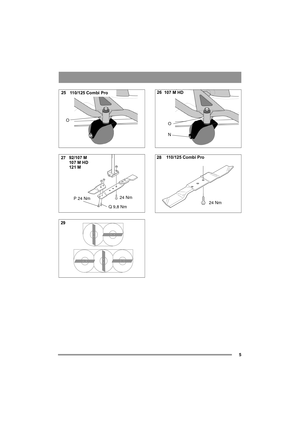

5
O
110/125 Combi Pro
Q 9,8 Nm P 24 Nm24 Nm
92/107 M
107 M HD
121 M
O
N
107 M HD
24 Nm 110/125 Combi Pro
27
29 25
28 26

Page 6

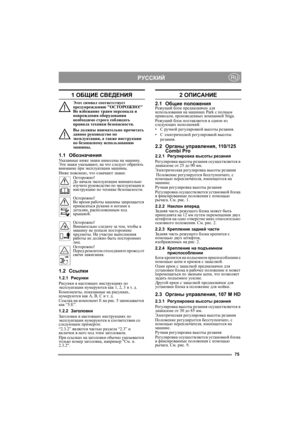

75
РУССКИЙRU
1 ОБЩИЕ СВЕДЕНИЯ
Этот символ соответствует
предупреждению ОСТОРОЖНО!
Во избежание травм персонала и
повреждения оборудования
необходимо строго соблюдать
правила техники безопасности.
Вы должны внимательно прочитать
данное руководство по
эксплуатации, а также инструкции
по безопасному использованию
машины.
1.1ОбозначенияУказанные ниже знаки нанесены на машину.
Эти знаки указывают, на что следует обратить
внимание при эксплуатации машины.
Ниже пояснено, что означают знаки:...

Page 7

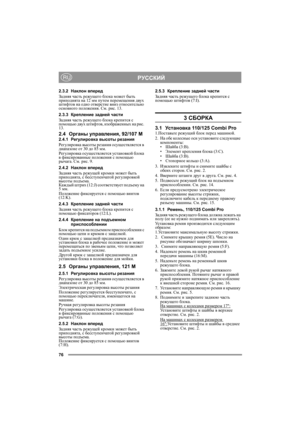

76
РУССКИЙRU
2.3.2Наклон вперед
Задняя часть режущего блока может быть
приподнята на 12 мм путем перемещения двух
штифтов на одно отверстие вниз относительно
основного положения. См. рис. 13.
2.3.3Крепление задней части
Задняя часть режущего блока крепится с
помощью двух штифтов, изображенных на рис.
13.
2.4Органы управления, 92/107 M
2.4.1Регулировка высоты резания
Регулировка высоты резания осуществляется в
диапазоне от 30 до 85 мм.
Регулировка осуществляется установкой блока
в фиксированные...

Page 8

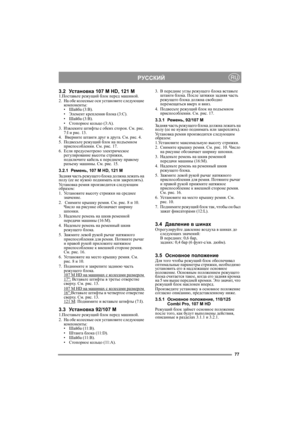

77
РУССКИЙRU
3.2Ус т а н о в к а 107 M HD, 121 M1.Поставьте режущий блок перед машиной.
2.На обе кол е сны е оси установите следующие
ком п о н е н т ы:
•Шайба (3:B).
•Элемент крепления блока (3:C).
•Шайба (3:B).
•Стопорное кол ь цо (3:A).
3.Извлеките штифты с обеих сторон. См. рис.
7:I и рис. 13.
4.  Вверните штанги друг в друга. См. рис. 4.
5.Подвесьте режущий блок на подъемном
приспособлении. См. рис. 17.
6.Если предусмотрено электрическое
регулирование высоты стрижки,
подключите кабель к...

Page 9

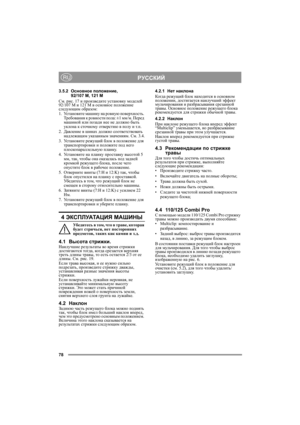

78
РУССКИЙRU
3.5.2Основное положение,
92/107 M, 121 M
См. рис. 17 и произведите установку моделей
92/107 M и 121 M в основное положение
следующим образом:
1. Ус т а н о в и т е машину на ровную поверхность.
Требования к ровности пола: ±1 мм/м. Перед
машиной или позади нее не должно быть
уклона к сточному отверстию в полу и т.п.
2.Давление в шинах должно соответствовать
надлежащим указанным значениям. См. 3.4.
3.Ус т а н о в и т е режущий блок в положение для
транспортировки и положите под него...

Page 10

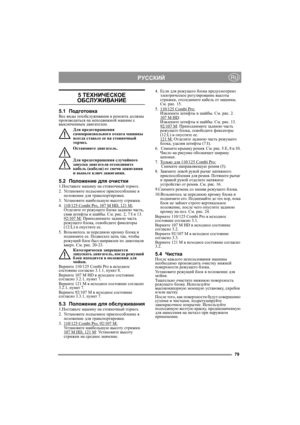

79
РУССКИЙRU
5 ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
5.1ПодготовкаВсе виды техобслуживания и ремонта должны
производиться на неподвижной машине с
выключенным двигателем.
Для предотвращения
самопроизвольного отката машины
всегда ставьте ее на стояночный
тормоз.
Остановите двигатель.
Для предотвращения случайного
запуска двигателя отсоедините
кабель (кабели) от свечи зажигания
и выньте ключ зажигания.
5.2Положение для очистки1.Поставьте машину на стояночный тормоз.
2.Ус т а н о в и т е подъемное...
