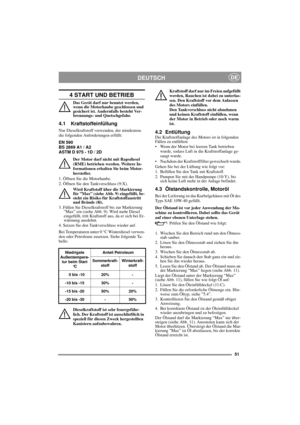

51
DEUTSCHDE
4 START UND BETRIEB
Das Gerät darf nur benutzt werden,
wenn die Motorhaube geschlossen und
gesichert ist. Andernfalls besteht Ver-
brennungs- und Quetschgefahr.
4.1 Kraftstoffeinfüllung
Nur Dieselkraftstoff verwenden, der mindestens
die folgenden Anforderungen erfüllt:
EN 590
BS 2869 A1 / A2
ASTM D 975 - 1D / 2D
Der Motor darf nicht mit Rapsdiesel
(RME) betrieben werden. Weitere In-
formationen erhalten Sie beim Motor-
hersteller.
1. Öffnen Sie die Motorhaube.
2. Öffnen Sie den...

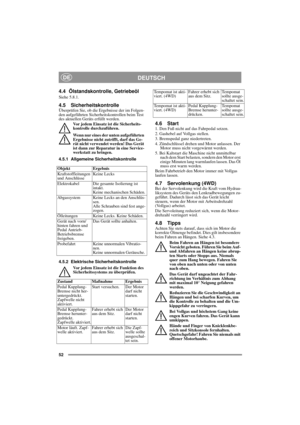

52
DEUTSCHDE
4.4 Ölstandskontrolle, Getriebeöl
Siehe 5.8.1.
4.5 SicherheitskontrolleÜberprüfen Sie, ob die Ergebnisse der im Folgen-
den aufgeführten Sicherheitskontrollen beim Test
des aktuellen Geräts erfüllt werden.
Vor jedem Einsatz ist die Sicherheits-
kontrolle durchzuführen.
Wenn nur eines der unten aufgeführten
Ergebnisse nicht zutrifft, darf das Ge-
rät nicht verwendet werden! Das Gerät
ist dann zur Reparatur in eine Service-
werkstatt zu bringen.
4.5.1 Allgemeine Sicherheitskontrolle
4.5.2...

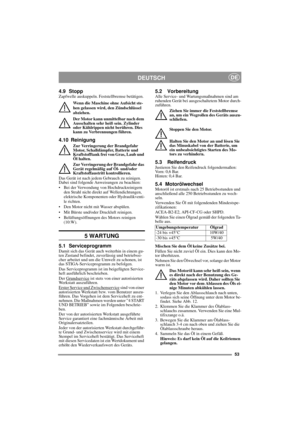

53
DEUTSCHDE
4.9 StoppZapfwelle auskuppeln. Feststellbremse betätigen.
Wenn die Maschine ohne Aufsicht ste-
hen gelassen wird, den Zündschlüssel
abziehen.
Der Motor kann unmittelbar nach dem
Ausschalten sehr heiß sein. Zylinder
oder Kühlrippen nicht berühren. Dies
kann zu Verbrennungen führen.
4.10 Reinigung
Zur Verringerung der Brandgefahr
Motor, Schalldämpfer, Batterie und
Kraftstofftank frei von Gras, Laub und
Öl halten.
Zur Verringerung der Brandgefahr das
Gerät regelmäßig auf Öl- und/oder...

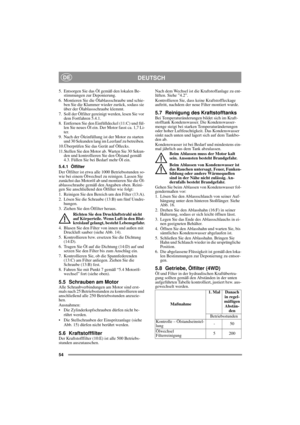

54
DEUTSCHDE
5. Entsorgen Sie das Öl gemäß den lokalen Be-
stimmungen zur Deponierung.
6. Montieren Sie die Ölablassschraube und schie-
ben Sie die Klammer wieder zurück, sodass sie
über der Ölablassschraube klemmt.
7. Soll der Ölfilter gereinigt werden, lesen Sie vor
dem Fortfahren 5.4.1.
8.  Entfernen Sie den Einfülldeckel (11:C) und fül-
len Sie neues Öl ein. Der Motor fasst ca. 1,7 Li-
ter.
9. Nach der Öleinfüllung ist der Motor zu starten
und 30 Sekunden lang im Leerlauf zu betreiben....

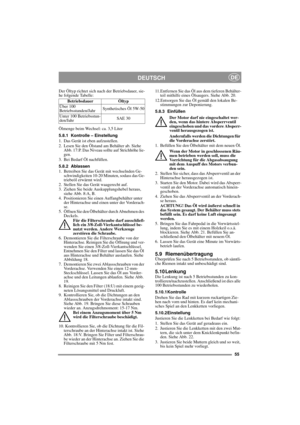

55
DEUTSCHDE
Der Öltyp richtet sich nach der Betriebsdauer, sie-
he folgende Tabelle:
Ölmenge beim Wechsel: ca. 3,5 Liter
5.8.1 Kontrolle – Einstellung
1. Das Gerät ist eben aufzustellen.
2. Lesen Sie den Ölstand am Behälter ab. Siehe
Abb. 17:P. Das Niveau sollte auf Strichhöhe lie-
gen.
3. Bei Bedarf Öl nachfüllen.
5.8.2 Ablassen
1. Betreiben Sie das Gerät mit wechselnden Ge-
schwindigkeiten 10-20 Minuten, sodass das Ge-
triebeöl erwärmt wird.
2. Stellen Sie das Gerät waagerecht auf.
3. Ziehen Sie...

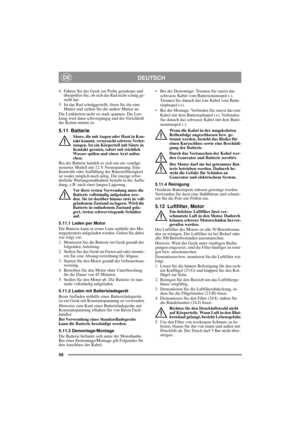

56
DEUTSCHDE
4. Fahren Sie das Gerät zur Probe geradeaus und
überprüfen Sie, ob sich das Rad nicht schräg ge-
stellt hat.
5. Ist das Rad schräggestellt, lösen Sie die eine
Mutter und ziehen Sie die andere Mutter an.
Die Lenkketten nicht zu stark spannen. Die Len-
kung wird dann schwergängig und der Verschleiß
der Ketten nimmt zu.
5.11 Batterie
Säure, die mit Augen oder Haut in Kon-
takt kommt, verursacht schwere Verlet-
zungen. Ist ein Körperteil mit Säure in
Kontakt geraten, sofort mit reichlich...

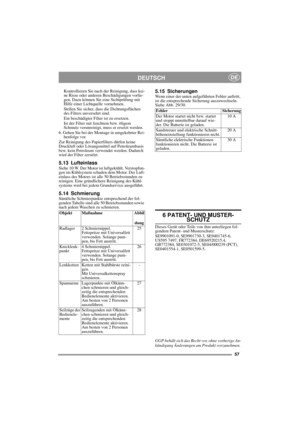

57
DEUTSCHDE
Kontrollieren Sie nach der Reinigung, dass kei-
ne Risse oder anderen Beschädigungen vorlie-
gen. Dazu können Sie eine Sichtprüfung mit
Hilfe einer Lichtquelle vornehmen.
Stellen Sie sicher, dass die Dichtungsflächen
des Filters unversehrt sind.
Ein beschädigter Filter ist zu ersetzen.
Ist der Filter mit feuchtem bzw. öligem
Schmutz verunreinigt, muss er ersetzt werden.
6. Gehen Sie bei der Montage in umgekehrter Rei-
henfolge vor.
Zur Reinigung des Papierfilters dürfen keine
Druckluft...
