Stiga Lawn Mower PARK Diesel, Diesel 4WD Instruction Manual Polish Version

STIGA PARK
DIESEL
DIESEL 4WD
8211-0556-01

2
S T
A
B
CF
D
E

GHI
J K
2WD
P
Q
4WD
GHIJ K
L
N
O
M
2WD
R
1
3
52
4
6

3
4WD
BA
Max
Max
C
V
U
Y W
E
7
9
118
10
12

4
A
B
C C
P
D
0
1
F
V
U
13
15
1714
16
18

5

G
H
I
J

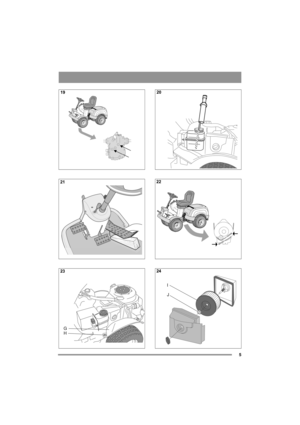

19
21
2320
22
24

6

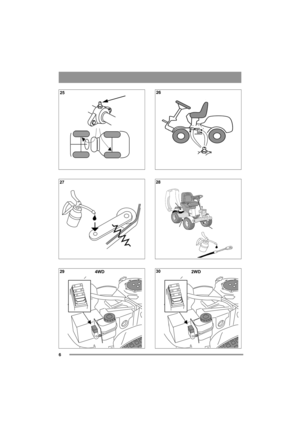

4WD2WD
25
27
2926
28
30

40
POLSKIPL

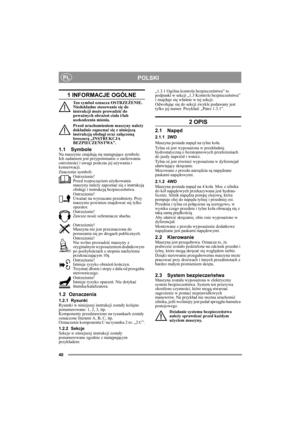

1 INFORMACJE OGÓLNE
Ten symbol oznacza OSTRZEŻENIE.
Niedokładne stosowanie się do
instrukcji może prowadzić do
poważnych obrażeń ciała i/lub
uszkodzenia mienia.
Przed uruchomieniem maszyny należy
dokładnie zapoznać się z niniejszą
instrukcją obsługi oraz załączoną
broszurą „INSTRUKCJA
BEZPIECZEŃSTWA”.
1.1 SymboleNa maszynie znajdują się następujące symbole.
Ich zadaniem jest przypominanie o zachowaniu
ostrożności i uwagi podczas jej używania i
konserwacji.
Znaczenie symboli:...

41
POLSKIPL

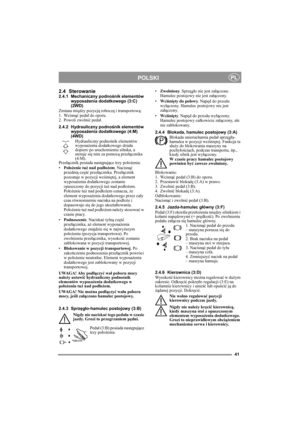

2.4 Sterowanie2.4.1 Mechaniczny podnośnik elementów
wyposażenia dodatkowego (3:C)
(2WD)
Zmiana między pozycją roboczą i transportową:
1. Wcisnąć pedał do oporu.
2. Powoli zwolnić pedał.
2.4.2 Hydrauliczny podnośnik elementów
wyposażenia dodatkowego (4:M)
(4WD)
Hydrauliczny podnośnik elementów
wyposażenia dodatkowego działa
dopiero po uruchomieniu silnika, a
steruje się nim za pomocą przełącznika
(4:M).
Przełącznik posiada następujące trzy położenia:
•Położenie tuż nad podłożem....

42
POLSKIPL

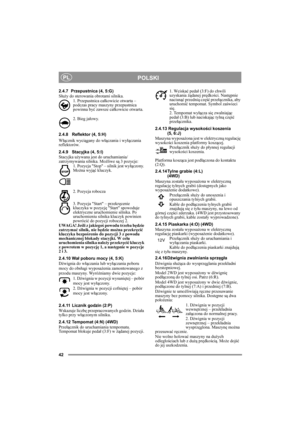

2.4.7 Przepustnica (4, 5:G)
Służy do sterowania obrotami silnika.
1. Przepustnica całkowicie otwarta –
podczas pracy maszyny przepustnica
powinna być zawsze całkowicie otwarta.
2. Bieg jałowy.
2.4.8 Reflektor (4, 5:H)
Włącznik wyciągany do włączania i wyłączania
reflektorów.
2.4.9 Stacyjka (4, 5:I)
Stacyjka używana jest do uruchamiania/
zatrzymywania silnika. Możliwe są 3 pozycje:
1. Pozycja Stop – silnik jest wyłączony.
Można wyjąć kluczyk.
2. Pozycja robocza
3. Pozycja Start –...

43
POLSKIPL

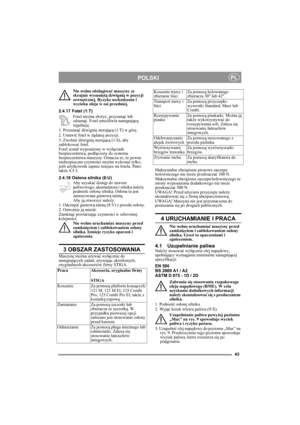

Nie wolno obsługiwać maszyny ze
skrajnie wysuniętą dźwignią w pozycji
zewnętrznej. Ryzyko uszkodzenia i
wycieku oleju w osi przedniej.
2.4.17 Fotel (1:T)
Fotel można złożyć, przysunąć lub
odsunąć. Fotel umożliwia następującą
regulację:
1. Przesunąć dźwignię sterującą (1:T) w górę.
2. Ustawić fotel w żądanej pozycji.
3. Zwolnić dźwignię sterującą (1:S), aby
zablokować fotel.
Fotel został wyposażony w wyłącznik
bezpieczeństwa, podłączony do systemu
bezpieczeństwa maszyny. Oznacza to, że...
