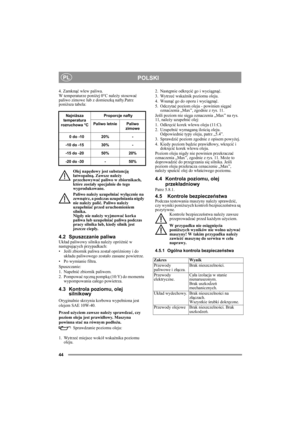

Stiga Lawn Mower PARK Diesel, Diesel 4WD Instruction Manual Polish Version

44
POLSKIPL
4. Zamknąć wlew paliwa.
W temperaturze poniżej 0°C należy stosować
paliwo zimowe lub z domieszką nafty.Patrz
poniższa tabela:
Olej napędowy jest substancją
łatwopalną. Zawsze należy
przechowywać paliwo w zbiornikach,
które zostały specjalnie do tego
wyprodukowane.
Paliwo należy uzupełniać wyłącznie na
zewnątrz, a podczas uzupełniania nigdy
nie należy palić. Paliwo należy
uzupełniać przed uruchomieniem
silnika.
Nigdy nie należy wyjmować korka
paliwa lub uzupełniać paliwa podczas...

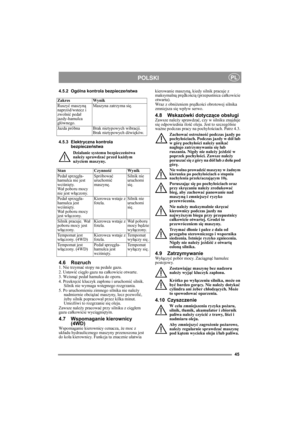

45
POLSKIPL
4.5.2 Ogólna kontrola bezpieczeństwa
4.5.3 Elektryczna kontrola
bezpieczeństwa
Działanie systemu bezpieczeństwa
należy sprawdzać przed każdym
użyciem maszyny.
4.6 Rozruch1. Nie trzymać stopy na pedale gazu.
2. Ustawić cięgło gazu na całkowicie otwarte.
3. Wcisnąć pedał hamulca do oporu.
4. Przekręcić kluczyk zapłonu i uruchomić silnik.
Silnik nie wymaga wstępnego rozgrzania.
5. Po uruchomieniu zimnego silnika nie należy
nadmiernie obciążać maszyny, lecz pozwolić,
żeby silnik...

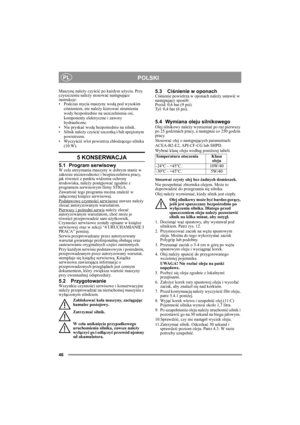

46
POLSKIPL
Maszynę należy czyścić po każdym użyciu. Przy
czyszczeniu należy stosować następujące
instrukcje:
• Podczas mycia maszyny wodą pod wysokim
ciśnieniem, nie należy kierować strumienia
wody bezpośrednio na uszczelnienia osi,
komponenty elektryczne i zawory
hydrauliczne.
• Nie pryskać wodą bezpośrednio na silnik.
• Silnik należy czyścić szczotką i/lub sprężonym
powietrzem.
• Wyczyścić wlot powietrza chłodzącego silnika
(10:W).
5 KONSERWACJA
5.1 Program serwisowyW celu utrzymania maszyny...

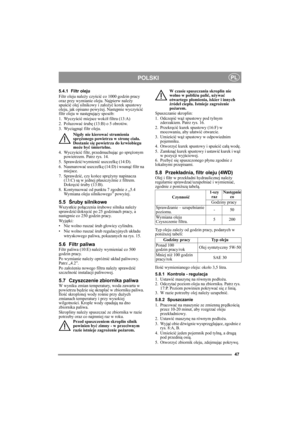

47
POLSKIPL
5.4.1 Filtr oleju
Filtr oleju należy czyścić co 1000 godzin pracy
oraz przy wymianie oleju. Najpierw należy
spuścić olej silnikowy i założyć korek spustowy
oleju, jak opisano powyżej. Następnie wyczyścić
filtr oleju w następujący sposób:
1. Wyczyścić miejsce wokół filtra (13:A)
2. Poluzować śrubę (13:B) o 5 obrotów.
3. Wyciągnąć filtr oleju.
Nigdy nie kierować strumienia
sprężonego powietrza w stronę ciała.
Dostanie się powietrza do krwiobiegu
może być śmiertelne.
4. Wyczyścić filtr,...

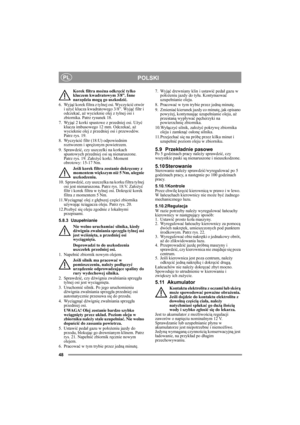

48
POLSKIPL
Korek filtra można odkręcić tylko
kluczem kwadratowym 3/8”. Inne
narzędzia mogą go uszkodzić.
6. Wyjąć korek filtra z tylnej osi. Wyczyścić otwór
i użyć klucza kwadratowego 3/8”. Wyjąć filtr i
odczekać, aż wycieknie olej z tylnej osi i
zbiornika. Patrz rysunek 18.
7. Wyjąć 2 korki spustowe z przedniej osi. Użyć
klucza imbusowego 12 mm. Odczekać, aż
wycieknie olej z przedniej osi i przewodów.
Patrz rys. 19.
8. Wyczyścić filtr (18:U) odpowiednim
roztworem i sprężonym powietrzem.
9....

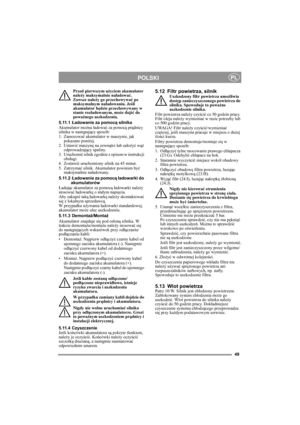

49
POLSKIPL
Przed pierwszym użyciem akumulator
należy maksymalnie naładować.
Zawsze należy go przechowywać po
maksymalnym naładowaniu. Jeśli
akumulator będzie przechowywany w
stanie rozładowanym, może dojść do
poważnego uszkodzenia.
5.11.1Ładowanie za pomocą silnika
Akumulator można ładować za pomocą prądnicy
silnika w następujący sposób:
1. Zamocować akumulator w maszynie, jak
pokazano poniżej.
2. Ustawić maszynę na zewnątrz lub założyć wąż
odprowadzający spaliny.
3. Uruchomić silnik zgodnie z...

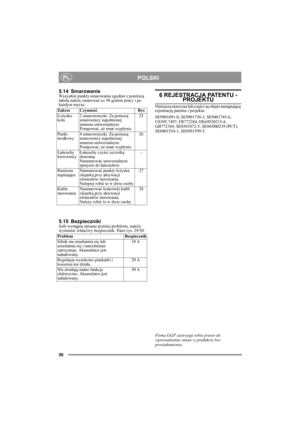

50
POLSKIPL
5.14 SmarowanieWszystkie punkty smarowania zgodnie z poniższą
tabelą należy smarować co 50 godzin pracy i po
każdym myciu.
5.15 BezpiecznikiJeśli wystąpią opisane poniżej problemy, należy
wymienić właściwy bezpiecznik. Patrz rys. 29/30.
6 REJESTRACJA PATENTU - PROJEKTU
Niniejsza maszyna lub części są objęte następującą
rejestracją patentu i projektu:
SE9901091-0, SE9901730-3, SE9401745-6,
US595 7497, FR772384, DE69520215.4,
GB772384, SE0301072-5, SE04/000239 (PCT),
SE0401554-1,...

www.stiga.com
GGP Sweden AB · Box 1006 · SE-573 28 TRANÅS
