Page 1

STIGA PARK
DIESEL
DIESEL 4WD
8211-0556-01

Page 2

2
S T
A
B
CF
D
E

GHI
J K
2WD
P
Q
4WD
GHIJ K
L
N
O
M
2WD
R
1
3
52
4
6

Page 3

3
4WD
BA
Max
Max
C
V
U
Y W
E
7
9
118
10
12

Page 4

4
A
B
C C
P
D
0
1
F
V
U
13
15
1714
16
18

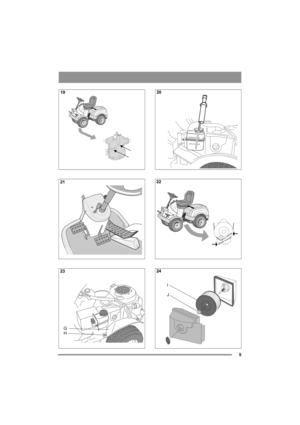

Page 5

5

G
H
I
J
19
21
2320
22
24

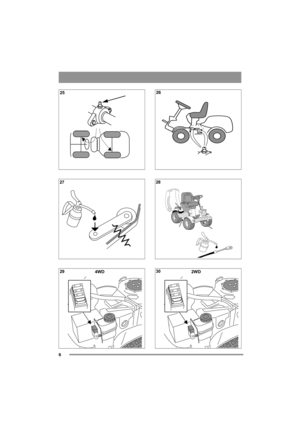

Page 6

6
4WD2WD
25
27
2926
28
30

Page 7

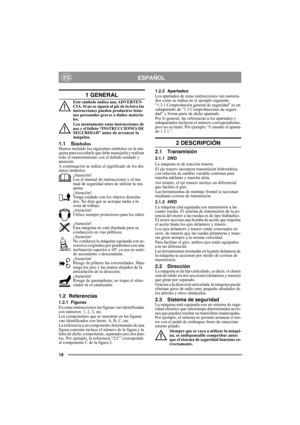

18
ESPAÑOLES
1 GENERAL
Este símbolo indica una ADVERTEN-
CIA. Si no se siguen al pie de la letra las
instrucciones pueden producirse lesio-
nes personales graves o daños materia-
les.
Lea atentamente estas instrucciones de
uso y el folleto “INSTRUCCIONES DE
SEGURIDAD” antes de arrancar la
máquina.
1.1 SímbolosHemos incluido los siguientes símbolos en la má-
quina para recordarle que debe manejarla y realizar
todo el mantenimiento con el debido cuidado y
atención.
A continuación se indica el...

Page 8

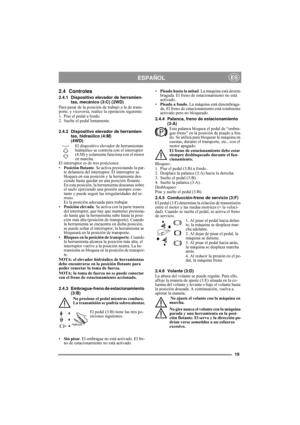

19
ESPAÑOLES
2.4 Controles
2.4.1 Dispositivo elevador de herramien-
tas, mecánico (3:C) (2WD)
Para pasar de la posición de trabajo a la de trans-
porte, y viceversa, realice la operación siguiente:
1. Pise el pedal a fondo.
2. Suelte el pedal lentamente.
2.4.2 Dispositivo elevador de herramien-
tas, hidraúlico (4:M)
(4WD)
El dispositivo elevador de herramientas
hidráulico se controla con el interruptor
(4:M) y solamente funciona con el motor
en marcha.
El interruptor es de tres posiciones:...

Page 9

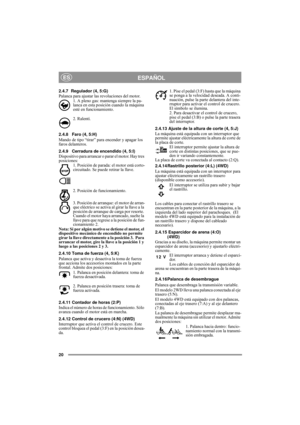

20
ESPAÑOLES
2.4.7 Regulador (4, 5:G)
Palanca para ajustar las revoluciones del motor.
1. A pleno gas: mantenga siempre la pa-
lanca en esta posición cuando la máquina
esté en funcionamiento.
2. Ralentí.
2.4.8 Faro (4, 5:H)
Mando de tipo “tirar” para encender y apagar los
faros delanteros.
2.4.9 Cerradura de encendido (4, 5:I)
Dispositivo para arrancar o parar el motor. Hay tres
posiciones:
1. Posición de parada: el motor está corto-
circuitado. Se puede retirar la llave.
2. Posición de...

Page 10

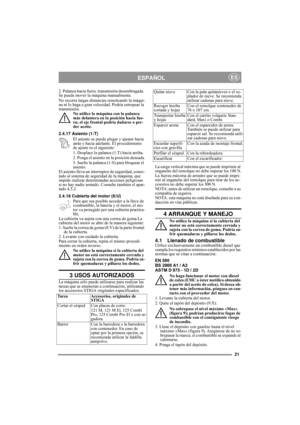

21
ESPAÑOLES
2. Palanca hacia fuera: transmisión desembragada.
Se puede mover la máquina manualmente.
No recorra largas distancias remolcando la máqui-
na ni lo haga a gran velocidad. Podría estropear la
transmisión.
No utilice la máquina con la palanca
más delantera en la posición hacia fue-
ra; el eje frontal podría dañarse o per-
der aceite.
2.4.17 Asiento (1:T)
El asiento se puede plegar y ajustar hacia
atrás y hacia adelante. El procedimiento
de ajuste es el siguiente:
1. Desplace la palanca...
