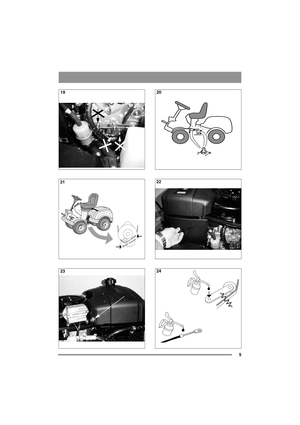

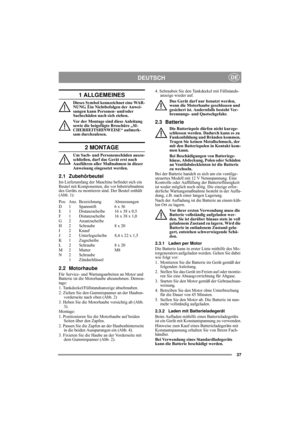

37 DEUTSCHDE 1 ALLGEMEINES Dieses Symbol kennzeichnet eine WAR- NUNG. Ein Nichtbefolgen der Anwei- sungen kann Personen- und/oder Sachschäden nach sich ziehen. Vor der Montage sind diese Anleitung sowie die beigefügte Broschüre „SI- CHERHEITSHINWEISE“ aufmerk- sam durchzulesen. 2 MONTAGE Um Sach- und Personenschäden auszu- schließen, darf das Gerät erst nach Ausführen aller Maßnahmen in dieser Anweisung eingesetzt werden. 2.1 Zubehörbeutel Im Lieferumfang der Maschine befindet sich ein Beutel mit...
Page 7
38 DEUTSCHDE 2.3.3 Montage der Batterie 1. Öffnen Sie die Motorhaube und setzen Sie die Batterie an der vorgesehenen Position ein (siehe Abb. 5). 2. Befestigen Sie die Batterie. 3. Verbinden Sie zuerst das rote Kabel mit dem Batteriepluspol (+). 4. Verbinden Sie danach das schwarze Kabel mit dem Batterieminuspol (-). Durch das Vertauschen der Kabel wer- den Generator und Batterie zerstört. Der Motor darf nie bei getrennter Bat- terie betrieben werden. Dadurch be- steht die Gefahr für Schäden an...
Page 8

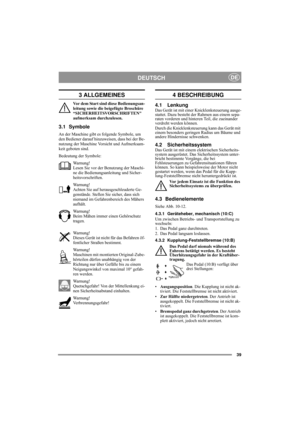

39 DEUTSCHDE 3 ALLGEMEINES Vor dem Start sind diese Bedienungsan- leitung sowie die beigefügte Broschüre “SICHERHEITSVORSCHRIFTEN aufmerksam durchzulesen. 3.1 Symbole An der Maschine gibt es folgende Symbole, um den Bediener darauf hinzuweisen, dass bei der Be- nutzung der Maschine Vorsicht und Aufmerksam- keit geboten sind. Bedeutung der Symbole: Warnung! Lesen Sie vor der Benutzung der Maschi- ne die Bedienungsanleitung und Sicher- heitsvorschriften. Warnung! Achten Sie auf herausgeschleuderte Ge-...
Page 9

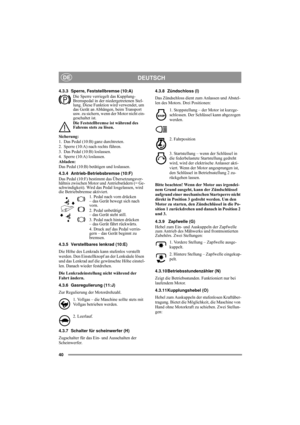

40 DEUTSCHDE 4.3.3 Sperre, Feststellbremse (10:A) Die Sperre verriegelt das Kupplung- Bremspedal in der niedergetretenen Stel- lung. Diese Funktion wird verwendet, um das Gerät an Abhängen, beim Transport usw. zu sichern, wenn der Motor nicht ein- geschaltet ist. Die Feststellbremse ist während des Fahrens stets zu lösen. Sicherung: 1. Das Pedal (10:B) ganz durchtreten. 2. Sperre (10:A) nach rechts führen. 3. Das Pedal (10:B) loslassen. 4. Sperre (10:A) loslassen. Abladen: Das Pedal (10:B) betätigen...
Page 10

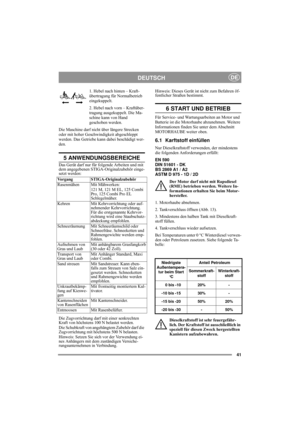

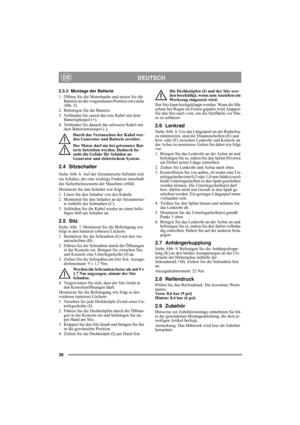

41 DEUTSCHDE 1. Hebel nach hinten – Kraft- übertragung für Normalbetrieb eingekuppelt. 2. Hebel nach vorn – Kraftüber- tragung ausgekuppelt. Die Ma- schine kann von Hand geschoben werden. Die Maschine darf nicht über längere Strecken oder mit hoher Geschwindigkeit abgeschleppt werden. Das Getriebe kann dabei beschädigt wer- den. 5 ANWENDUNGSBEREICHE Das Gerät darf nur für folgende Arbeiten und mit dem angegebenen STIGA-Originalzubehör einge- setzt werden: Die Zugvorrichtung darf mit einer...
