Stiga Lawn Mower PARK Farmer Instruction Manual Portuguse Version

STIGA PARK
FARMER
8211-0552-01

2
C
1
3
52
4
6

3
J
G
H
JI
M
L  K
G
I H
J
D
E, F
A
B
CF
D
E
O N
7
9
118
10
12

4
max
min
13
15
1714
16
18

5

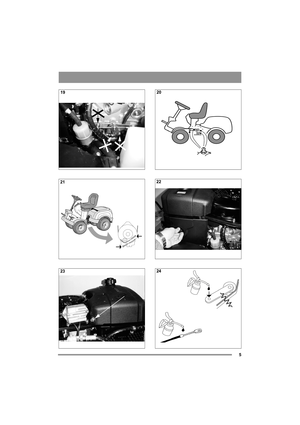

19
21
2320
22
24

24
PORTUGUESEPT

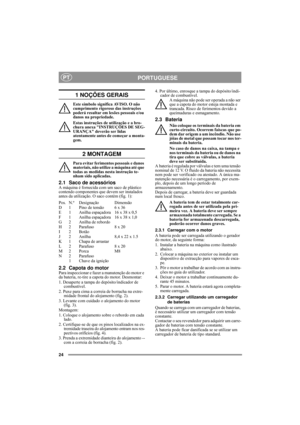

1 NOÇÕES GERAIS
Este símbolo significa AVISO. O não
cumprimento rigoroso das instruções
poderá resultar em lesões pessoais e/ou
danos na propriedade.
Estas instruções de utilização e a bro-
chura anexa INSTRUÇÕES DE SEG-
URANÇA deverão ser lidas
atentamente antes de começar a monta-
gem.
2 MONTAGEM
Para evitar ferimentos pessoais e danos
materiais, não utilize a máquina até que
todas as medidas nesta instrução te-
nham sido aplicadas.
2.1 Saco de acessóriosA máquina é fornecida com...

25
PORTUGUESEPT

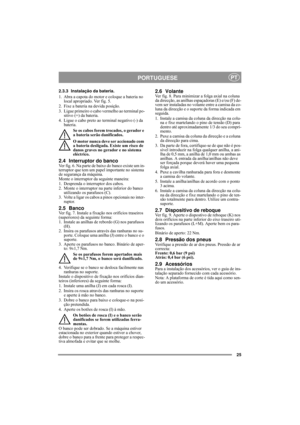

2.3.3 Instalação da bateria.
1. Abra a capota do motor e coloque a bateria no
local apropriado. Ver fig. 5.
2. Fixe a bateria na devida posição.
3. Ligue primeiro o cabo vermelho ao terminal po-
sitivo (+) da bateria.
4. Ligue o cabo preto ao terminal negativo (-) da
bateria.
Se os cabos forem trocados, o gerador e
a bateria serão danificados.
O motor nunca deve ser accionado com
a bateria desligada. Existe um risco de
danos graves no gerador e no sistema
eléctrico.
2.4 Interruptor...

26
PORTUGUESEPT

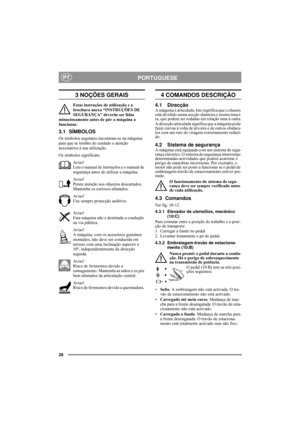

3 NOÇÕES GERAIS
Estas instruções de utilização e a
brochura anexa “INSTRUÇÕES DE
SEGURANÇA” deverão ser lidas
minuciosamente antes de pôr a máquina a
funcionar.
3.1 SÍMBOLOS
Os símbolos seguintes encontram-se na máquina
para que se lembre do cuidado e atenção
necessários à sua utilização.
Os símbolos significam:
Av i s o !
Leia o manual de instruções e o manual de
segurança antes de utilizar a máquina.
Av i s o !
Preste atenção aos objectos descartados.
Mantenha os curiosos...

27
PORTUGUESEPT

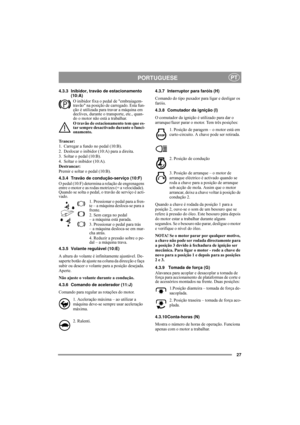

4.3.3 Inibidor, travão de estacionamento
(10:A)
O inibidor fixa o pedal de embraiagem-
travão na posição de carregado. Esta fun-
ção é utilizada para travar a máquina em
declives, durante o transporte, etc., quan-
do o motor não está a trabalhar.
O travão de estacionamento tem que es-
tar sempre desactivado durante o funci-
onamento.
Trancar:
1. Carregar a fundo no pedal (10:B).
2. Deslocar o inibidor (10:A) para a direita.
3. Soltar o pedal (10:B).
4. Soltar o inibidor (10:A)....

28
PORTUGUESEPT

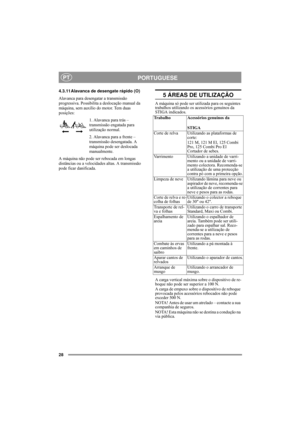

4.3.11Alavanca de desengate rápido (O)
Alavanca para desengatar a transmissão
progressiva. Possibilita a deslocação manual da
máquina, sem auxílio do motor. Tem duas
posições:
1. Alavanca para trás –
transmissão engatada para
utilização normal.
2. Alavanca para a frente –
transmissão desengatada. A
máquina pode ser deslocada
manualmente.
A máquina não pode ser rebocada em longas
distâncias ou a velocidades altas. A transmissão
pode ficar danificada. 5 ÁREAS DE UTILIZAÇÃO
A...
